防雷GPU1-C100/385保护器

阅读次数:582     发布时间:2020-09-27

防雷GPU1-C100/385


防雷GPU1-C100/385保护器产品简介

防雷装置GPU1-C100/385系列有功能量配合浪涌保护器适用于交流50Hz(或60H2额定工作电压220380V)的三相配电系统,GPU1-C100/385可广泛应用于雷电敏感建筑物和工厂供电系统,特别是当|,∥浪涌保护器的安装距离不能满足10米导线的安装距离(不增加去耦装置)时,如基站、监控系统、电力系统等,防雷器GPU1-C100/385系列有功能量协调型浪涌保护器不仅具有一级分类试验浪涌保护器的能级,而且具有∥级分类试验浪涌保护器的响应速度和低压保护水平。


GPU1-C系列浪涌保护器功能

防雷GPU1-C100/385保护器具有高通、低电阻的特点。当电网在不超过最大连续工作电压的情况之下运行时,两电极处于高电阻状态。如果两电极间的电压由于雷击或操作过电压而超过点火电压,则间隙将被打破,GPU1-C100/385过电压的能量将通过电弧放电释放出来。冲击波过之后,由分弧器和灭弧室组成的灭弧系统将电弧熄灭,并恢复到高阻状态保护系统。


GPU1-C产品参数


公司产品型号

GPU1-C100/385/4P、GPU1-C100/385/2P、GPU1-C100/385/1P、GPU1-C80/385/4P、GPU1-C80/385/2P


防雷器GPU1-C 产品特点

一、二类组合式电涌保护器;

无需安装去耦电感,节省安装空间;

mov避雷器,具有超温、完全断电能力;

具有实用新型专利的热脱扣保护技术;

有功能量协调技术延伸产品所有部件的寿命。


电涌保护器的后备保护器

     电涌保护器GPU1-C100/385经过多次对大地泄放电流后,电涌保护器的内部原件逐渐老化,当内部元件老化到一定程度后,电涌保护器内部的热脱扣器装置熔断,从而使电涌保护器从线路中断开,避免了电涌保护器老化后正常情况下对地发生短路。有时高能量的冲击电流或者线路工频故障时,可能会使电涌保护器发生短路事故,此时电涌保护器内部的热脱扣器装置来不及熔断,可能会使配电系统发生火灾等事故。在GPU1-C100/385电涌保护器前面安装后备保护装置后,在电涌保护器失效后,后备保护装置断开,线路得到保护。

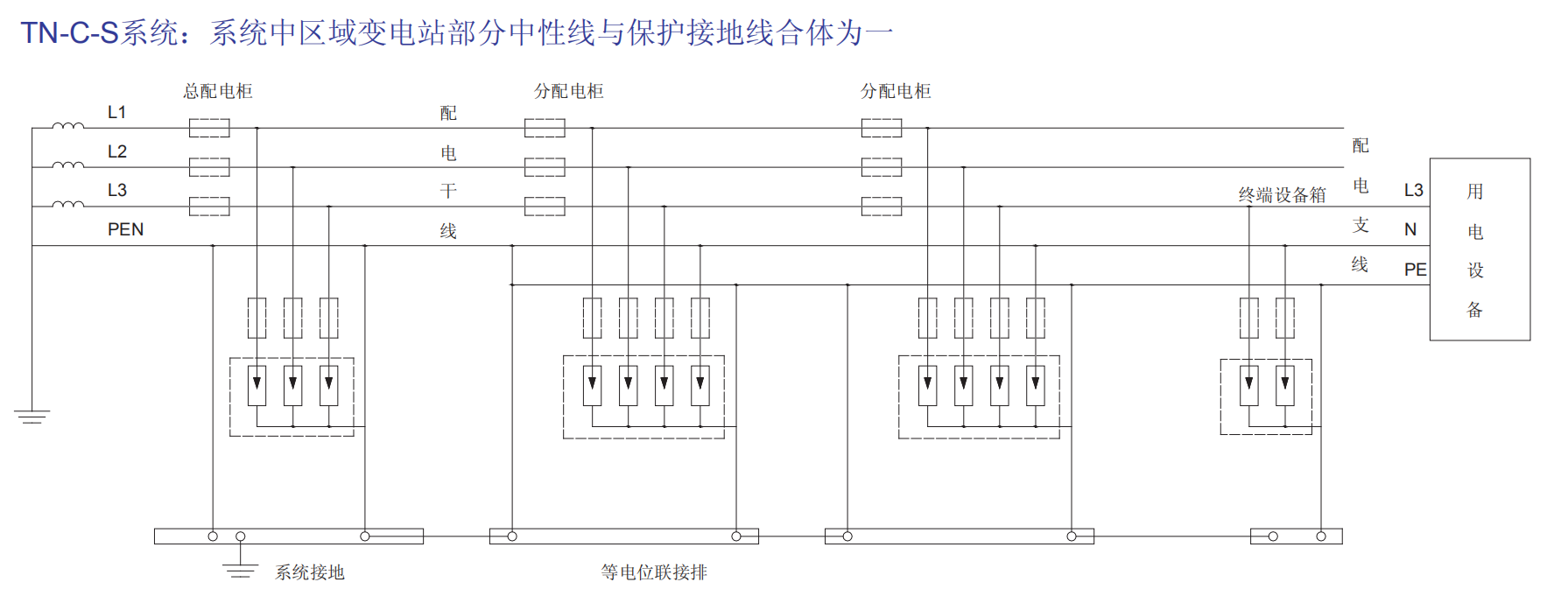

防雷GPU1-C100/385保护器的安装线路图

20200927/5f70063702dd9.png
