产品型号：

NCQ1-16A/3、NCQ1-32A/3、NCQ1-40A/3、NCQ1-63A/3、NCQ1-80A/3、NCQ1-100A/3、NCQ1-125A/3、NCQ1-160A/3、NCQ1-200A/3、NCQ1-225A/3、NCQ1-250A/3、NCQ1-315A/3、NCQ1-350A/3、NCQ1-400A/3、NCQ1-450A/3、NCQ1-500A/3、NCQ1-630A/3、NCQ1-800A/3、NCQ1-1000A/3、NCQ1-1250A/3、NCQ1-1600A/3、NCQ1-2000A/3、NCQ1-2500A/3、NCQ1-3200A/3

NCQ1-16A/4、NCQ1-32A/4、NCQ1-40A/4、NCQ1-63A/4、NCQ1-80A/4、NCQ1-100A/4、NCQ1-125A/4、NCQ1-160A/4、NCQ1-200A/4、NCQ1-225A/4、NCQ1-250A/4、NCQ1-315A/4、NCQ1-350A/4、NCQ1-400A/4、NCQ1-450A/4、NCQ1-500A/4、NCQ1-630A/4、NCQ1-800A/4、NCQ1-1000A/4、NCQ1-1250A/4、NCQ1-1600A/4、NCQ1-2000A/4、NCQ1-2500A/4、NCQ1-3200A/4

产品概述Product Outline

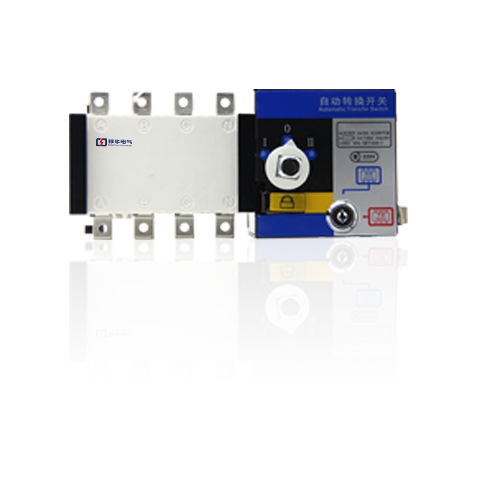

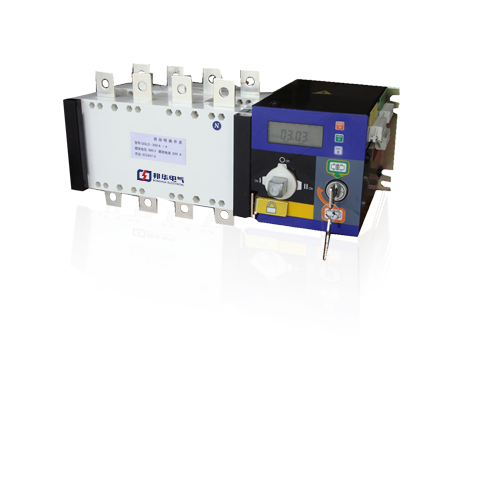

      NCQ1 (HGLD)双电源自动转换开关(ATSE) ,是集开关与逻辑控制于-体，无需外加控制器，真正实现机电一体化的自动转换开关，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。

      操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动开关弹簧储蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电气性能与机械性能。

      NCQ1( HGLD) 1、NCQ1 ( HGLD ) 2开关整体设计为金属外壳，小巧坚固。NCQ1(HGLD)开关，控制部分为金属外壳，开关部分彩用玻璃纤维不饱和聚脂树脂制造外壳，有较强的介电性能，防护能力和可靠的操作安全性。

      开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。

      开关造型美观、新颖、简洁、体积小、功能全，是同类产品的最佳选择。

      NCQ1(HGLD)系列产品已通过电磁兼容性检测。

选型举例Example for model selection

      NCQ1(HGLD)1-100/4 . I400V0 In50A自动转换开关,约定发热电流100安培，交流额定电压400伏，颛定电流50安培，4极(3极+可通断中性极) ,适用于市电一- -油 机供电系统的自投自复。

符合标准Conform Standard

NCQ1(HGLD)系列自动转换开关符号下列标准:

国际标准:

IEC60947-1《低压开关设备和控制设备第1部分:总则》

IEC60947-3《低压开关设备和控制设备、开关、隔离器、隔离开关机熔断器组合电器》

IEC60947-6-1《多功能电器、转换开关电器》

国家标准:

GB14048.1-2002《低压开关设备和控制设备第1部分:总则》

GB14048.3《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》

GBT14048.11《低压开关设备和控制设备第6- -1部分多功能电器、转换开关电器》

性能及特点

◆采用双列复合式触头横拉式机构微电机预储能及微电子控制技术，基本实现零飞弧(无灭弧罩) ;

◆采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠;

◆采用过零位技术，紧急情况下可强制置零(同时切断两路电源)，满足消防联动需要;

◆执行负荷隔离开关切换采用单一电动机驱动，切換可靠平稳、无噪音、冲击力小;

◆操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流,稳态工作无需提供工作电流，节能显著。

◆执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉;

◆具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离;

◆安全性能好，自动化等程度高，可靠性高;

◆机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰;

◆具有主电源合、备用电源分;主电源分、备用电源合;主、备电源均断开三种稳定工作( 1-0-11 ) ;

◆安装方便，控制回路采用接插式端子连接;

◆四种操作功能;紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

产品用途

      NCQ1(HGLD)系列自动转化开关主要用于交流50Hz，颛.定电压400V,直流额定电压220V,额定电流16至3200A的配电或电动机网络中一生一备或互为备用电源切换系统及市电和发电机组的负荷切换。同时可用于不频繁接通与分断电路及线路的隔离之用。

      产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

控制特性

◆开关具有三极、四极(三极+可通断中性极)产品。

◆分为16A、20A、25A、 32A、 40A、 50A、 63A、 80A、100A、125A、 160A、 200A、 225A、250A、 315A、 350A、400A、450A、 500A、 630A、 800A、 1000A、 1250A、1600A、2000A、2500A、3200A、27个电流等级。

◆基本型:主一备电源、自投自复。

I型:100A以下，市电一-一市电、自投自复、两路电源三相缺相检测; 125A以上，市电一-- -市电、主备或互备可选择、自投、两路电源三相检测。

◆II型:市电一一市电、主备或互备可选择(即自投自复或自投不自复)，两路电源三相缺相，过欠电压检测。

◆I型:市电一-油机，自投自复，两路电源三相缺相，过欠电压，油机频率检测。

基本型开关控制特性:

◆适用于两路电源的主备系统，自投自复;

◆可外接进行功能扩展。

|型开关控制特性:

◆100A以下:

A、适用于两路市电的主备系统;

B、当主供电回路发生故障时(断电或缺相)开关经延时(可设置1-16S)自动投入到备用供电回路。

C、当主回路恢复正常时，开关经延时(可设置1~250S)自动切回到主供电回路。

◆125A以上:

A、适用于两路市电的主备系统或互为备用系统。

B、开关选择为自投自复功能时(即主备型)，当主供电回路发生故障时(断电、缺相) ;开关经延时( 可设置1-16S)自动投入到备用供电回路;当主回路恢复正常时;开关经延时(可设置1~120S )自动切回到主供电回路。

C、开关选择为自投不自复功能时，(即互备型)，当I路电源电路发生故障时(断电、缺相) ;开关经延时(可设1~16S)自动投入到II路电源电路;当I路电源电路恢复正常时，开关并不切回到|路。只有在II路电源电路发生故障时;开关才经延时( 可设置1~120S)自动切回I路电源电路。

◆通过接插端子选择优先电源电路。

II型开关控制特性:

◆适用于两路市电的主备系统或互为备用系统。

◆开关选择为自投自复功能时，当主供电回路发生故障时(缺相、过欠压) ;开关经延时(可设置1~16S)自动投入到备用供电回路;当主回路恢复正常时;开关经延时(可设置1-250S)自动切回到主供电回路。

◆开关选择为自投不自复功能时，当I路电源电路发生故障时(缺相、过欠压) ;开关经延时(可设置1-16S)自动投入到II路电源电路;当I路电源电路恢复正常时，开关并不切回到I路，只有在II 路电源电路发生故障时，开关才经延时(可设置1~250S)自动切回到I路电源电路。.

◆通过接插端子选择优先电源电路( 125A以上)

II型开关控制特性:

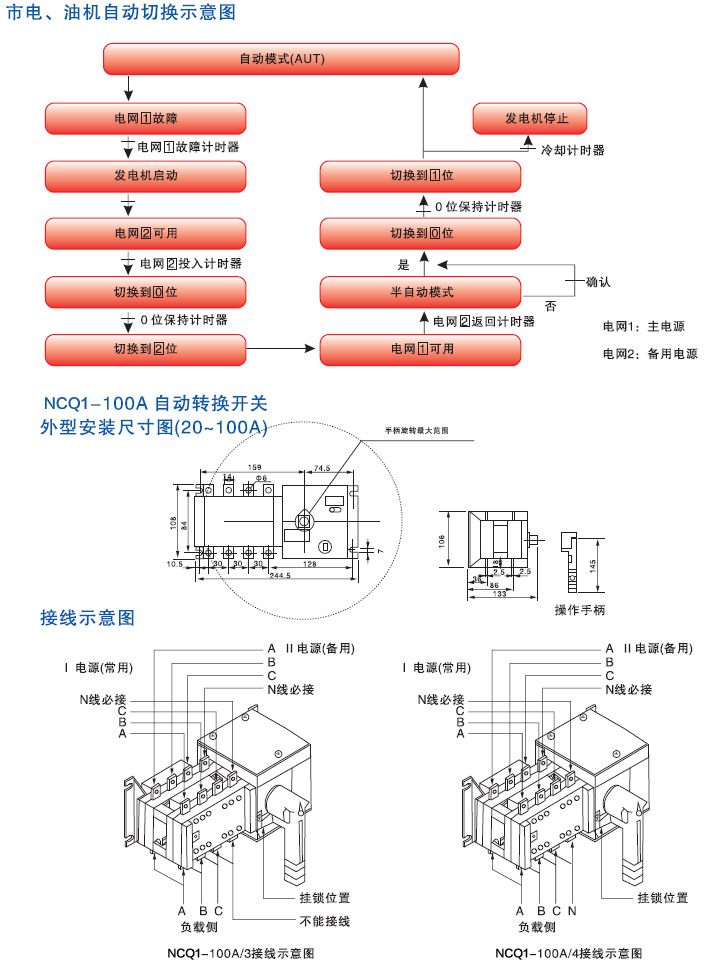

◆适用于市电为主供电、发电机组为备用供电的系统。

◆当市电发生故障时，开关控制器首先发出启动油机信号,开关延时3S后，开关先投向“0” 位，再经延时(暖机时间可调1~250S)自动投入到油机供电回路。

◆当市电恢复正常时，开关经延时(可设置1~250S)自动切回到市电供电，然后再延时(可设置1~250S)后，控制器发出关闭油机信号。

◆市电、油机具有三相缺相、三相过欠电压检测，油机频率检测等功能.

以上四种开关均具有:

◆自动、远控、手动控制功能

◆延时0.5s检测信号，防止误动作

◆自动状态具有远程控制“0" 位

◆钥匙开关选择操作方式

◆可配RS -485通讯接口(选配件)，可根据用户需要进行配置

使用环境：

NCQ1(HGLD)自动转换开关在下列条件下能可靠工作:

◆海拔高度不超过2000米;

◆环境温度不高于40C，不低于-5C,相对湿度不大于95%;

◆无爆炸危险介质环境;

◆无雨雪侵袭环境;

注:若预期适用于周围空气温度高于+40C或低于- -5C--45C的条件下，用户应向制造厂说明。
