WHKQ8-630HG自动转换开关电器

阅读次数:651     发布时间:2020-09-27


产品介绍

概述

WHK系列自动转换开关电器,适用于双回路电源供电系统(电网——电网,电网——发电机或发电机——发电机)因一路电源电压或频率发生异常等故障而进行电源的切换,以保证重要用户供电的连续性和安全ATSE广泛应用于公共建筑、能源和民用住宅、工业自动化、基础设施、军事设施等领域。


正常使用条件和安装条件

周围空气温度不超过+40℃,且其24h内的平均温度值不超过+35℃。周围空气温度的下限-5℃。安装地点的海拔不超过200m

最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度例如20℃时湿度可达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

污染等级为3。

安装类别Ⅲ,适用于电磁环境B。

输储存温度:-20℃至+55℃之间。

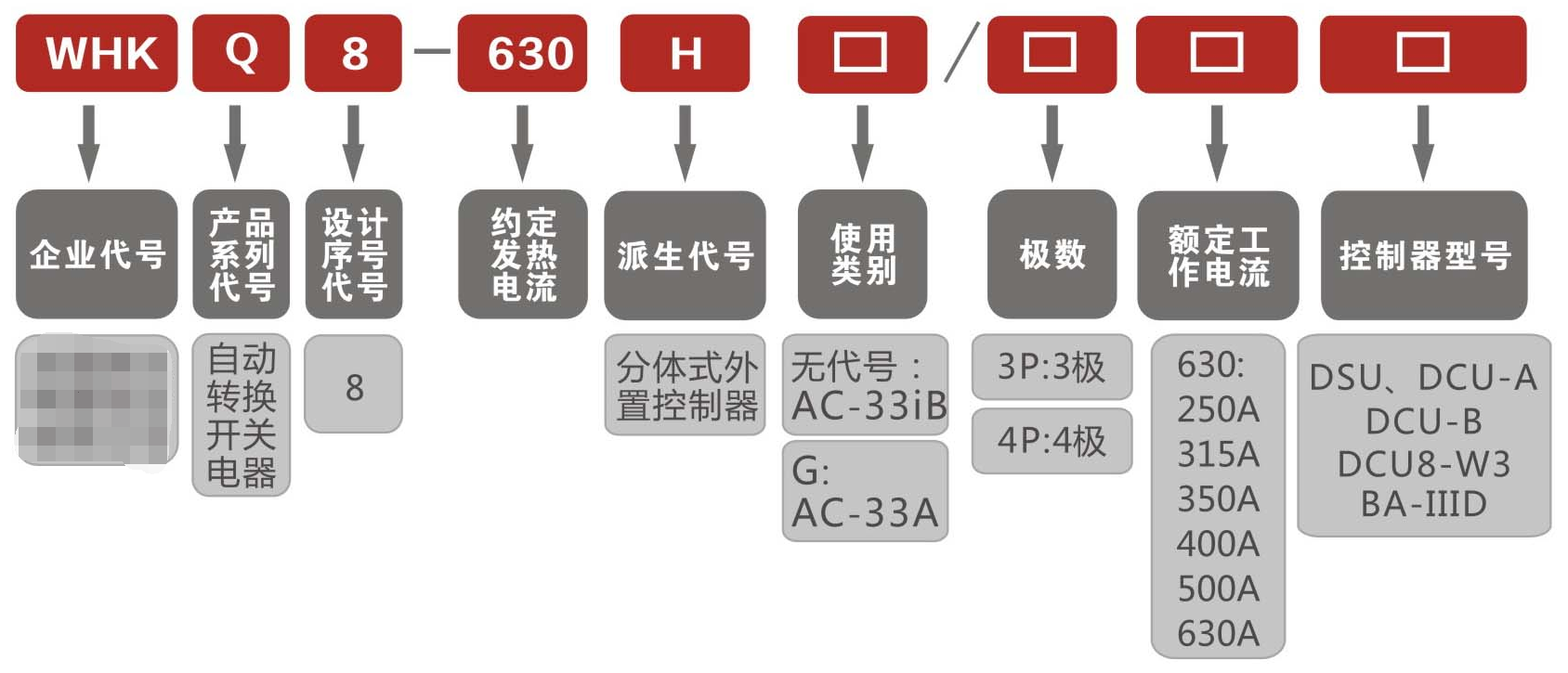

型号含义:

20200927/5f7045d22e739.png


技术参数:

型号

WHKQ8-630H/WHKQ8-630HG

极数

3P/4P

额定工作电压Ue (v)

AC400

额定工作电流Ie (A)

250

315

350

400

500 630

额定绝缘电压Ui (v)

AC800

额定控制电源电压Us (v)

AC230

额定限制短路电流Iq(kA)

50(熔断器保护)

额定冲击耐受电压Uimp (kV)

8

额定频率(Hz)

5o

电器级别

PC

使用类别

( WHKQ8-630H)AC-33iB; ( WHKQ8-630HG) AC-33A

操作电流(A)

10

机械使用寿命(次)

15000

电气使用寿命(次)

1000o

操作周期( s )

30

重量(kg)

16.5/18.5

控制器

控制器外置

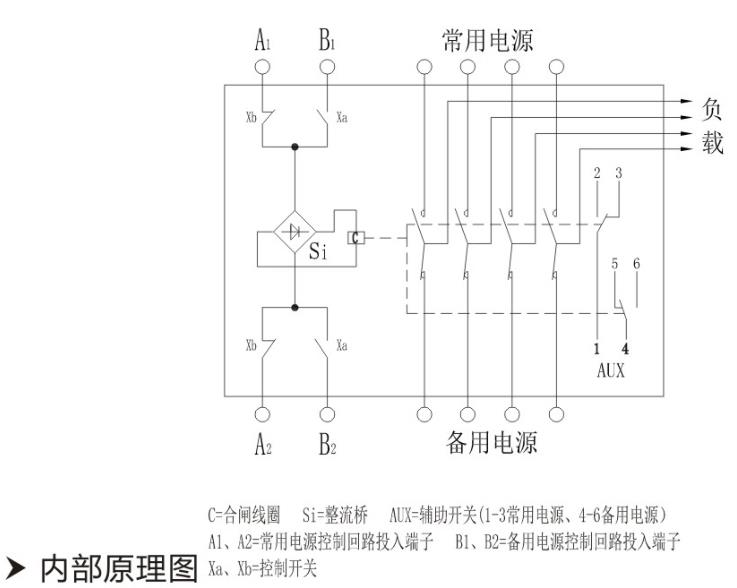

原理图:



Q8系列双电源:WHKQ8-630HG、WHKQ8-500HG、WHKQ8-400HG、WHKQ8-350HG、WHKQ8-315HG、WHKQ8-250HG
