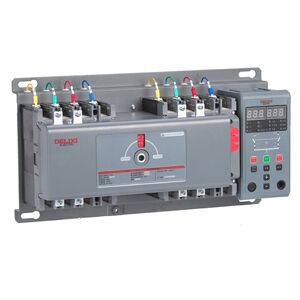

CDQ3HB-630/4P CB级智能型双电源自动转换开关电器

型号：

CDQ3HB-63/3P、CDQ3HB-100/3P、CDQ3HB-250/3P、CDQ3HB-400/3P、CDQ3HB-630/3P、CDQ3HB-800/3P

CDQ3HB-63/4P、CDQ3HB-100/4P、CDQ3HB-250/4P、CDQ3HB-400/4P、CDQ3HB-630/4P、CDQ3HB-800//4P

CDQ3HB系列双电源自动转换开关实现常用电源（N）与备用电源（R）之间的自动切换（也可设置为手动切换），因一路电源出现断电或异常（欠压、过压、失压）而进行电源之间的自动转换，以保障供电的连续性。

电流容量分别为63、100、250、400、630A、800A，

电动操作机构为电机（单相交流）用电机的正、反转来驱动分、合闸进行电源转换。

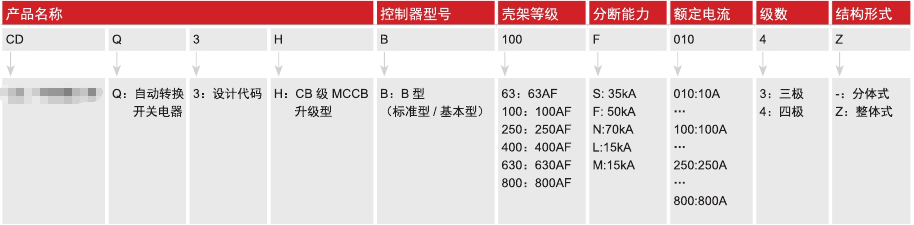

型号含义：

　CB级：CB 级采用断路器作为执行机构，由两台断路器为基础，由控制器控制带有机械连锁的电动传动机构来实现2路电源的自动转换，切换时间1-2s。配备过电流脱扣器，它的主触头能够接通并用于分断短路电流。自身具有对负载侧用电设备和电缆的过载保护功能，能够接通、承载和分断短路电流，当负载出现过载或短路时断开负载。

　　应用场所：用于建筑配电、照明、消防等非重要负荷场合；用于工业市场 （如：冶金、石化、电厂等）、高铁和铁路项目等场合；也可用于带母联的场合。

（2）双电源自动转换开关的选用要点

　　1）从可靠性角度考虑

　　PC级的比CB级的可靠性高一些，PC级使用的是机械+电子转换动作锁，CB级使用的是电子转换动作锁。到目前为止，世界上CB级双电源自动切换开关都是由两个断路器构成本体，是各种双电源自动切换开关解决方案中结构最复杂的方案（运动部件比PC级双电源自动切换开关多一倍以上），CB级双电源自动切换开关的可靠性低于PC级双电源自动切换开关的可靠性（就如同断路器的可靠性低于负荷开关的可靠性一样的道理）。

　　2）动作时间

　　两者动作时间相差较大，对于疏散照明之类的负载，基本上是只能用PC级了，因为要求的切换时间太短了。

　　3）是否需要断路器

　　PC级双电源切换开关没有短路保护功能，用户是否额外增加断路器应根据电路系统是否需要来考虑。

　　《低压配电设计规范》GB 50054-2011 第6.3.6过负荷断电将引起严重后果的线路，其过负荷保护不应切断线路，可作用于信号。

　　当采用CB级ATSE为消防负荷供电时，应采用仅有短路保护的断路器组成的ATSE。所以为了省麻烦，消防负荷一般都是采用PC级。

　　双电源切换开关它的作用是实现双路电源转换作用，有无短路保护功能不会对它的运行影响。很多人认为短路功能是用来保护开关，这是理解误区。

　　4）是否设置隔离开关

　　加装隔离开关，会占用空间、增加成本，降低可靠性，建议工业用电系统中隔离开关需控制安装数量，在居民楼层中没必要设置隔离开关。

　　5）设计要点

　　PC级：能耐受预期短路电流，额定电流不小于计算电流的125%。
