MYS5-365/10 电涌保护装置 MYS5-
阅读次数:639 发布时间:2020-09-28
MYS5-365/10 电涌保护装置 MYS5-相关参数设置
型 号 规 格 | 1mA电流下的电压 (V) | 最大连续电压 | 限制电压 | 保护水平 In冲击电流下的电压 | ||
a.c. r.m.s. (V) | d.c. (V) | Vp (V) | Ip (8/20μs) | Up (V) | ||
MYS5-275/10 | 430 | 275 | 350 | 710 | 1350 | |
MYS5-300/10 | 470 | 300 | 385 | 775 | 1240 | |
MYS5-320/10 | 510 | 320 | 415 | 850 | 1325 | |
MYS5-340/10 | 530 | 340 | 440 | 880 | 1380 | |
MYS5-365/10 | 560 | 365 | 465 | 930 | 1450 | |
MYS5-385/10 | 620 | 385 | 505 | 1025 | 1500 |
主要型号
MYS5-365/10、MYS5-385/10、MYS5-420/10、MYS5-115/20、MYS5-130/20、MYS5-150/20、MYS5-175/20
产品特点
第一次模拟试验为5kA~20kA(大吸收容量),低电压限制,
MYS5-365/10快速响应;
热状态可替代任何模块;
由热熔丝和电流熔断器控制的双监控隔离装置;
带远程监控报警终端;
MYS5-365/10故障状态之下为windows红色。
浪涌MYS5-分类及原理
MYS5-电源浪涌保护器的结构和原理分为箱式和模块式两种,均采用非线性特性优良的限压元件。正常情况之下,MYS5-365/10浪涌保护器处于很高的电阻状态,泄漏电流几乎为零,以保证供电系统的正常供电。当电力系统发生浪涌过电压时,MYS5-365/10电源浪涌保护器将在纳秒时间之内立即开启,将过电压幅值限制在设备的安全工作范围之内,并将浪涌能量释放到地面。随后,MYS5-365/10浪涌保护器(SPD)迅速变为高阻状态,以免影响电力系统的正常供电。

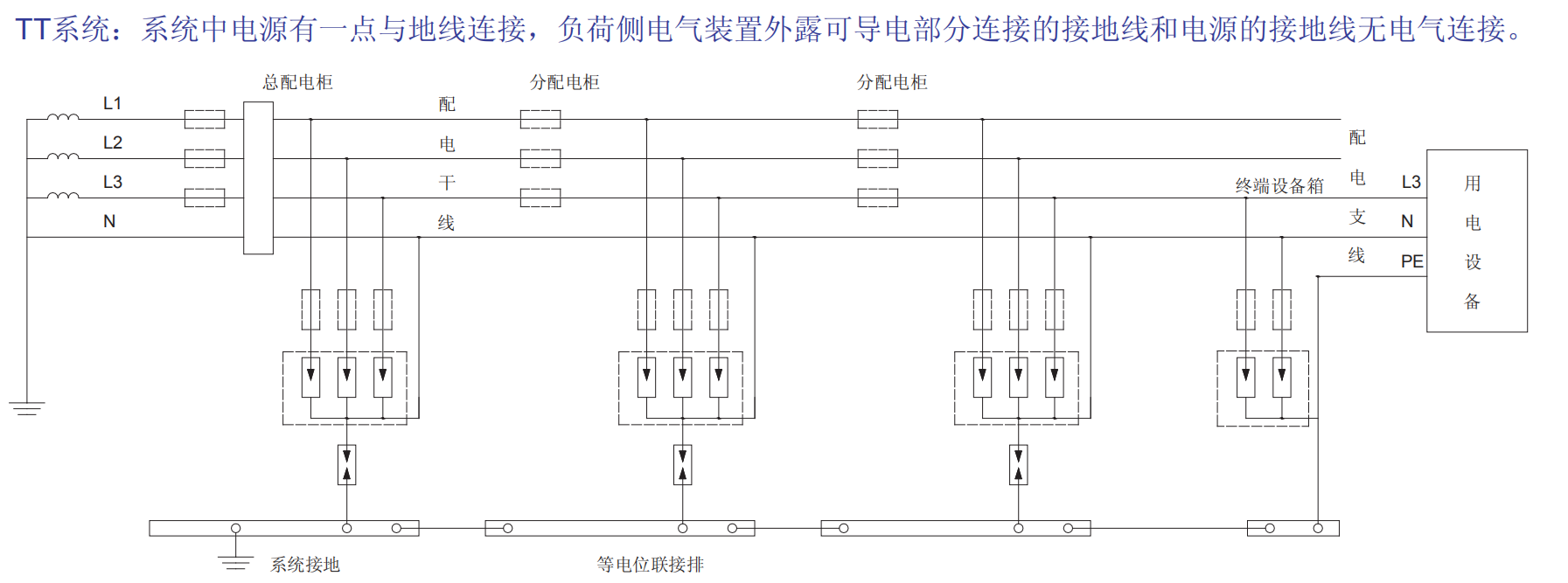

MYS5-365/10 电涌保护装置线路图
MYS5-365/10 电涌保护装置 MYS5-产品应用以及注意事项
Mys5过电压保护器主要用于380V供电系统线路、零、地间的三、四级保护。MYS5-365/10产品具有单任意组合、双接地和220V单相电源全模式保护结构。
MYS5-365/10系列模块化浪涌保护装置采用标准35mm钢轨式安装,安装之后无需调整;
MYS5-365/10保护器安装正确,即可自动保护电网;
安装应由专业电气人员进行。安装之后,检查模板单元之上校准的UC值是否与系统实际电压一致,外观是否损坏。如果不匹配或损坏,则不应安装在保护电路之上。当MYS5-365/10浪涌保护装置模块(下列简称模块)指示窗口为红色时,应立即更换该模块。更换模块时,如果插入力为轻或底座明显为黑色,则应使用新底座;
为防止浪涌保护装置(SPD)MYS5-365/10故障影响电网正常运行,必须在相线支路各模块前端串联熔断器或断路器等保护装置;
MYS5-365/10浪涌保护装置的连接线长度应小于0.5m,否则连接线过长会产生额外的压降。当因现场条件造成浪涌保护装置(SPD)连接线长度不能小于0.5m时,输入线采用V型连接方式(输入线与输出线间的距离应尽量分开布置)。
