APEQf-100A/4P 隔离型双电源开关
阅读次数：1449 发布时间：2020-09-29

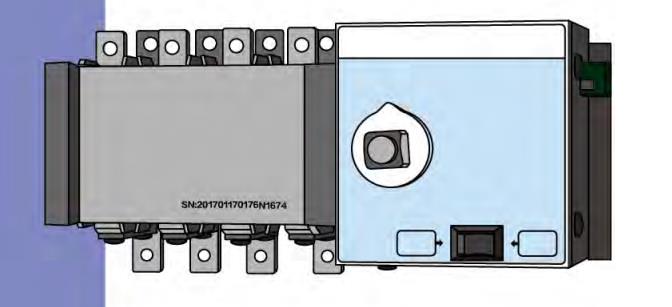

APEQf系列自动转换开关
产品概述
额定工作电流：6~630A
附件功能：G - 隔离，无不标注
极数：3:3P，4:4P
产品特点
永磁电机作为驱动，启动力矩大，操作电压范围广。
夹持式动静触头，具有自清洁功能，且短路关合和短路耐受能力强；
DMC外壳，具有很好的电气性能，机械性能，耐热性，耐化学腐蚀性，增加产品的热稳定性的同时提高产品的绝缘性能；
可靠的机械和电气连锁机构，保证一路电源投入，避免两路电源同时接入造成短路故障；
铸钢齿轮传动机构传动效率高，保证产品的机械强度，增强产品使用寿命；
输出铜排短接后，产品美观，接线更方便，节省了成套成本。
技术参数：
技术参数一APEQf型主要技术都数 | ||||
约定发热电流lth | 63A | 100A | 250A | 630A |
额定绝缘电压Ui | 690V | |||
额定冲击耐受电压UimP | 8kV | |||
额定工作电压Ue | AC400V | |||
额定工作电流le | 6/10/16/20/25/32/40/50/63 | 10/16/20/25/32/40/50/63/80/100 | 125/160/180/200/225/250 | 315/350/400 |
额定接通能力 | 10le | |||
额定分断能力 | 8le | |||
额定限制短路电流 | 50kA | |||
转换时间Ⅰ-Ⅱ或目Ⅱ一Ⅰ | ≤2S | ≤2S | ≤2S | ≤2S |
控制电源电压 | AC200V | |||
额定控制电压 启动 | 300W | 325W | 355W | |
55W | 62W | 74W | ||
重量(kg) | 3 | 3.5 | 9 | 18 |
APEQf系列型号：
APEQf-63A/3P、APEQf-100A/3P、APEQf-250A/3P、APEQf-630A/3P、APEQf-63A/3P
APEQf-63A/4P、APEQf-100A/4P、APEQf-250A/4P、APEQf-630A/4P、APEQf-63A/4P
