浪涌抑制器MYS5-385/10(L-N)
阅读次数:1250 发布时间:2020-09-29
浪涌抑制器MYS5-385/10(L-N)基础常识
浪涌保护器又称浪涌抑制器、低压避雷器、避雷器、避雷器等,MYS5-385/10(L-N)系列SPD主要用于低压配电系统的暂态过电压保护。暂态过电压是电路中叠加在系统标称电压之上的一种强脉冲。MYS5-385/10(L-N)的振幅可以达到额定电压的几十倍,持续时间很短。一般包括雷电过电压和操作过电压。例如,雷电落在建筑物或建筑物、输电线路邻近时,会侵入或诱发数十千伏的暂态过电压,并沿途路侵入配电线路,损坏电气电子设备。为了保护电气电子设备免受雷电过电压的破坏,低压配电系统必须安装MYS5-385/10(L-N)浪涌保护器。
浪涌保护器的功能和工作原理
浪涌保护器MYS5-385/10(L-N)的主要功能是将暂态过电压产生的强电流对地放电,并将暂态过电压限制在电气电子设备能承受的范围之内,使被保护设备不受冲击电压的损坏。浪涌保护器的工作原理是:MYS5-385/10(L-N)浪涌保护器一般安装在被保护设备的两端并接地。在正常工作条件之下,MYS5-385/10(L-N)浪涌保护器对正常工频电压具有高阻抗,几乎没有电流通过,相当于开路;当系统发生暂态过电压时,MYS5-385/10(L-N)浪涌保护器对高频暂态过电压呈现低阻抗,相当于将被保护设备短路,使暂态过电压产生的强过电流放电到地上,暂态过电压将暂态过电压限制在设备能承受的电压范围之内,使设备得到保护。
MYS5-385/10(L-N)参数设置
型 号 规 格 | 1mA电流下的电压 (V) | 最大连续电压 | 限制电压 | 保护水平 In冲击电流下的电压 | ||
a.c. r.m.s. (V) | d.c. (V) | Vp (V) | Ip (8/20μs) | Up (V) | ||
MYS5-75/5 | 120 | 75 | 100 | 265 | 100 | 320 |
MYS5-75/10 | 120 | 75 | 100 | 265 | 400 | |
MYS5-75/15 | 120 | 75 | 100 | 265 | 500 | |
MYS5-115/10 | 180 | 115 | 150 | 320 | 465 | |
MYS5-130/10 | 200 | 130 | 170 | 350 | 520 | |
MYS5-150/10 | 240 | 150 | 200 | 395 | 635 | |
MYS5-175/10 | 270 | 175 | 225 | 460 | 710 | |
MYS5-275/10 | 430 | 275 | 350 | 710 | 1350 |
浪涌MYS5-385/10(L-N)保安器相关型号
MYS5-420/20、MYS5-385/20(L-N)、MYS8-385/40、MYS8-420/40、MYS8-550/40
SPD保护措施分类
根据所选择的浪涌保护器和预期的环境影响,MYS5-385/10(L-N)保护系统的电源和设备所需的保护措施被分为三级。
B类浪涌保护器:标称放电电流In,冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的试验,Iimp 的波形为10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1)。
C类浪涌保护器:标称放电电流In,冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的试验,Iimp 的波形为8/25ms。
D类浪涌保护器:进行混合波合(开路电压1.2/50 μs 冲击电压,电流8/25 μs)试验。

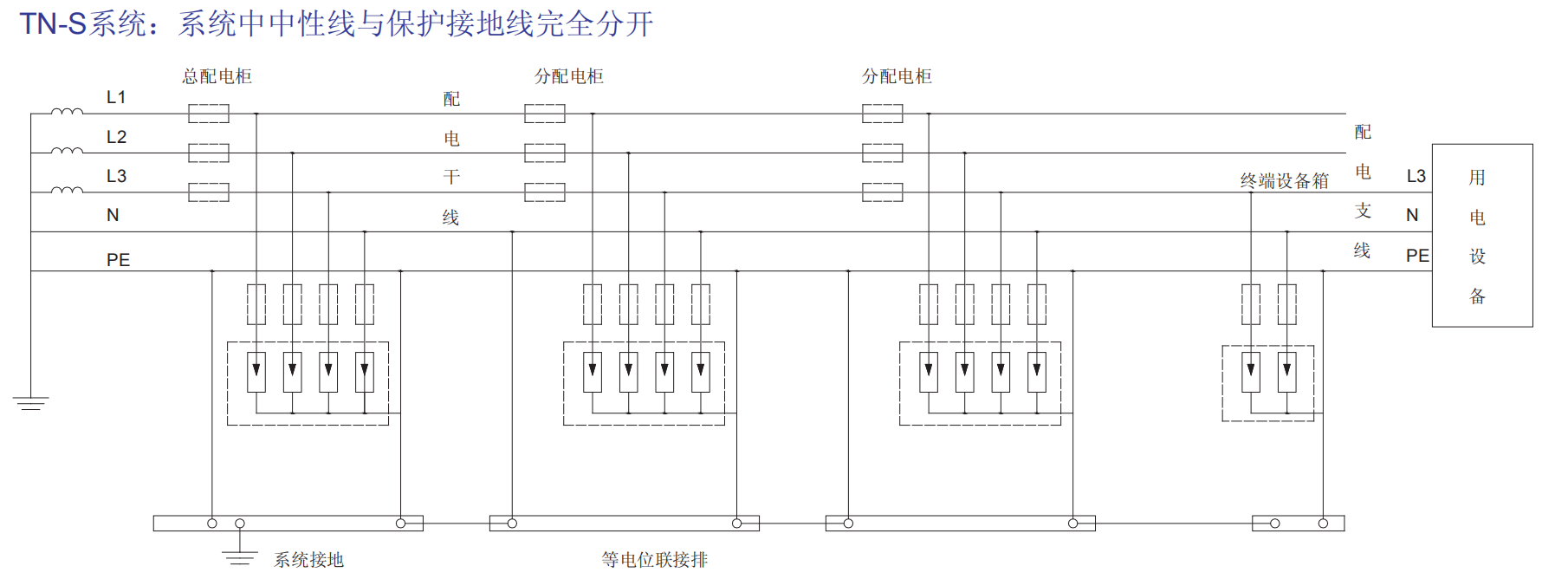

线路图
浪涌抑制器MYS5-385/10(L-N)接入模式
在MYS5-385/10(L-N)系统之中,SPD只需以共模方式连接,即相线中性线与保护地线间。但在MYS5-385/10(L-N)系统的起始位置,中性线与保护地线间不需要接浪涌保护器。仅对三、四级A级防雷等级和三级B级防雷等级之上特别重要设备的电源端口进行差模接入,即在相线与中性线间增加浪涌保护器。
在MYS5-385/10(L-N)系统之中,当一级浪涌保护器位于漏电保护器前面时,可采用上述共模连接方式。当一级浪涌保护器MYS5-385/10(L-N)位于漏电保护器后,高压系统为中心点接地系统时,浪涌保护器应接“3+1”,即三相线对中性线接浪涌保护器,中性线接至保护地线另一个电涌保护器。
