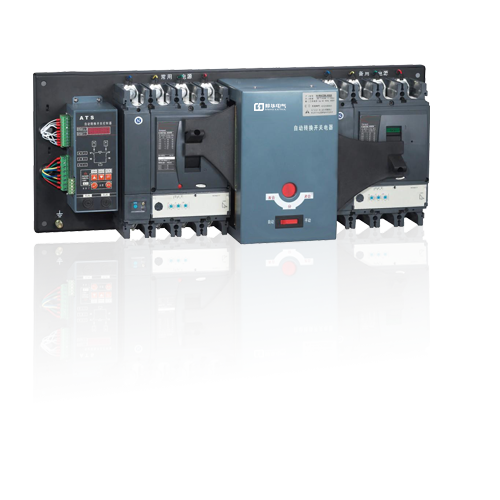

APEQ3-125A/4P 系列双电源开关
阅读次数：1120 发布时间：2020-09-29
适用范围
APEQ2/3系列产品是一-款励磁驱动方式的专业型PC级双电源自动转换开关电器，适用于医院、金融、高层建筑、军事设施等不允许断电的重要场所，以确保重要负荷连续可靠的工作。
执行标准
IEC60947-6-1低压开关设备和控制设备:第6部分第1篇自动转换开关电器
GB 14048.1低压开关设备和控制设备第1部分;总则
GBT 14048.11低压开关设备和控制设备第6-1部分:多功能电器，转换开关电器
安装条件
工作环境温度: - 25 C- 55 C。
安装类别: I类
电磁环境:公共电网
电器级别: PC级
安装地点:海拔不超过2000m
主回路的使用类别: AC-33IA AC-33B
污染等级: 3级
安装条件:水平/竖直安装
1. APEQ3型双电源必须配置外置控制器:
2.额定电流: 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、250A、350A、400A、500A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、3500A、4000A
技术参数：
APEQ3型号主要技术参数 | |||||||||||||||||||||||
额定电压 | |||||||||||||||||||||||
额定电流 | 16A-63A. | 80A-125A” | 160A-250A350A-500A 530A-80OA .1000A-1250A|1600A | 2000A | 3150A 4000A | ||||||||||||||||||
接线方式 | 板前 | 板后 | |||||||||||||||||||||
极数 | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | 3p | 4P | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | |||
性能 | 额定短路接通电流(峰) | / | / | 25kA | 36kA | 110kA | 176kA | ||||||||||||||||
短时耐曼电流 | 10140.06s | 10kA0.06s | 12.5kA0.06s | 184A0.0E8| | 50kA/0.05s | 8OKA0.06S | |||||||||||||||||
额定跟制短路电流〔跖断器但煤护) | 100kA | 120kA | |||||||||||||||||||||
畿定限制短路电流（后酝器做保护) | 50kA | 65kA | 5OkA | ||||||||||||||||||||
接遴分断能力 | AC-33iA AC-33B | ||||||||||||||||||||||
转换时间 | A电源剑 | 投入 | 55ms | 55ms | 55ms | 6oms | 10oms | 115ms | 115ms | 18oms | 140ms | 200ms | |||||||||||
断开 | 20ms | 20ms | 20ms | 25ms | 30ms | 25ms | 25ms | 25ms | 30ms | 30ms. | |||||||||||||
B电源侧 | 投入 | 55ms | 55ms | 55ms | 60ms | 135ms | 150ms | 150ms | 220ms | 190ms | 220ms | ||||||||||||
断开 | 20ms | 20ms | 20ms | 25ms | 30ms | 25ms | 25rms | 25ms | 30ms | 30ms | |||||||||||||
寿命 | 电寿命.6,000次，机械寿命12,000次 | ||||||||||||||||||||||
操作循环频率 120次/每小时 | |||||||||||||||||||||||
辅助开关|电源侧均为2常开、2常闭;开关容量AC10OV5AAC200V2.5A DC110V0.5A | |||||||||||||||||||||||
APEQ3系列主要产品型号：
APEQ3-6A/3P、APEQ3-10A/3P、APEQ3-16A/3P、APEQ3-20A/3P、APEQ3-25A/3P、APEQ3-32A/3P、APEQ3-40A/3P、APEQ3-50A/3P、APEQ3-63A/3P、APEQ3-80A/3P、APEQ3-100A/3P、APEQ3-125A/3P、APEQ3-160A/3P、APEQ3-200A/3P、APEQ3-225A/3P、APEQ3-250A/3P、APEQ3-350A/3P、APEQ3-400A/3P、APEQ3-500A/3P、APEQ3-630A/3P、APEQ3-800A/3P、APEQ3-1000A/3P、APEQ3-1250A/3P、APEQ3-1600A/3P、APEQ3-200A/3P、APEQ3-2500A/3P、APEQ3-3150A/3P、APEQ3-3500A/3P、APEQ3-4000A/3P
APEQ3-6A/4P、APEQ3-10A/4P、APEQ3-16A/4P、APEQ3-20A/4P、APEQ3-25A/4P、APEQ3-32A/4P、APEQ3-40A/4P、APEQ3-50A/4P、APEQ3-63A/4P、APEQ3-80A/4P、APEQ3-100A/4P、APEQ3-125A/4P、APEQ3-160A/4P、APEQ3-200A/4P、APEQ3-225A/4P、APEQ3-250A/4P、APEQ3-350A/4P、APEQ3-400A/4P、APEQ3-500A/4P、APEQ3-630A/4P、APEQ3-800A/4P、APEQ3-1000A/4P、APEQ3-1250A/4P、APEQ3-1600A/4P、APEQ3-200A/4P、APEQ3-2500A/4P、APEQ3-3150A/4P、APEQ3-3500A/4P、APEQ3-4000A/4P
