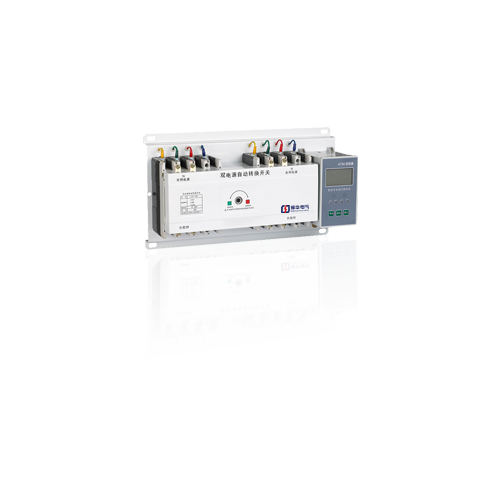

APEQ2-350A/4P 双电源自动转换开关
阅读次数:809 发布时间:2020-09-29
适用范围
APEQ2/3系列产品是一-款励磁驱动方式的专业型PC级双电源自动转换开关电器,适用于医院、金融、高层建筑、军事设施等不允许断电的重要场所,以确保重要负荷连续可靠的工作。
执行标准
IEC60947-6-1低压开关设备和控制设备:第6部分第1篇自动转换开关电器
GB 14048.1低压开关设备和控制设备第1部分;总则
GBT 14048.11低压开关设备和控制设备第6-1部分:多功能电器,转换开关电器
安装条件
工作环境温度: - 25 C- 55 C。
安装类别: I类
电磁环境:公共电网
电器级别: PC级
安装地点:海拔不超过2000m
主回路的使用类别: AC-33IA AC-33B
污染等级: 3级
安装条件:水平/竖直安装
1. APEQ3型双电源必须配置外置控制器:
2.额定电流: 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、250A、350A、400A、500A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、3500A、4000A
技术参数:
APEQ2型号主要技术参数 | |||||||||||
额定电压 | AC400V | ||||||||||
额定电流 | 16A-63A | 8OA-125A | 160A-250A,350A-500A | ||||||||
接线方式 | 板前 | ||||||||||
极数 | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | |||
重量(kg) | 5 | 5.5 | 5,5 | 8 | 8 | 10 | 14 | 18 | |||
操作线圈 | DC110V/125V | 6 | 8 | 6 | 8 | 8 | 10 | 10 | 14 | ||
AC100V/110V | 3 | 4 | 6 | 8 | 4 | 5 | 10 | 14 | |||
AC200V/22oV/230V | 6 | 8 | 3 | 4 | 4 | 5 | 5 | 7 | |||
断开操作 | DC110V/125V | 2 | 2 | 2 | 3 | ||||||
AC100V/110V | 2 | 2 | 2 | 3 | |||||||
AC20oV/22oV/230v | 1 | 1 | 1 | 1.5 | |||||||
性能 | 额定短路接通电流(嶂值) | / | / | 25kA | 36kA | ||||||
短时耐受电流 | 10kA/0.06S | 10kA0.06S | 12.5kA/0.06S | ,1BkA70.06S | |||||||
额定限制短路电流(烟新瘗雠保护) | 100kA | 120kA | |||||||||
额定限制短路电流《断路蹀做保护》 | 5OkA 65kA | ||||||||||
接通分断能力 | AC-33iAAC-33B | ||||||||||
转换时间 | A电源恻 | 投入 | 55ms | 55ms | 55ms | 60ms | |||||
断开 | 20ms | 20ms | 20ms | 25ms | |||||||
B电源侧 | 投入1 | 55ms | 55ms | 55m | 6oms | ||||||
断开 | 20ms | 20ms | 20ms | 25ms | |||||||
寿命 | 电寿命6,000次,机械寿命12,000次 | ||||||||||
操作循环频率 120次/每小时 | |||||||||||
辅助开关 | 电源圆均为2常开、2常闭;开关容量AC100V54 AC200V2.5A DC110V0.5A |
APEQ2系列主要产品型号:
APEQ2-6A/3P、APEQ2-10A/3P、APEQ2-16A/3P、APEQ2-20A/3P、APEQ2-25A/3P、APEQ2-32A/3P、APEQ2-40A/3P、APEQ2-50A/3P、APEQ2-63A/3P、APEQ2-80A/3P、APEQ2-100A/3P、APEQ2-125A/3P、APEQ2-160A/3P、APEQ2-200A/3P、APEQ2-225A/3P、APEQ2-250A/3P、APEQ2-350A/3P、APEQ2-400A/3P、APEQ2-500A/3P
APEQ2-6A/4P、APEQ2-10A/4P、APEQ2-16A/4P、APEQ2-20A/4P、APEQ2-25A/4P、APEQ2-32A/4P、APEQ2-40A/4P、APEQ2-50A/4P、APEQ2-63A/4P、APEQ2-80A/4P、APEQ2-100A/4P、APEQ2-125A/4P、APEQ2-160A/4P、APEQ2-200A/4P、APEQ2-225A/4P、APEQ2-250A/4P、APEQ2-350A/4P、APEQ2-400A/4P、APEQ2-500A/4P
