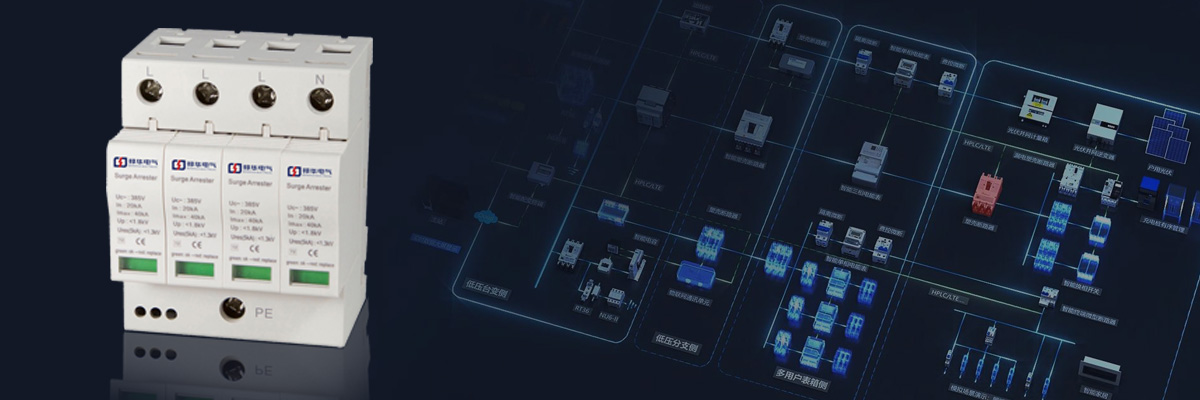

YAP1-I15浪涌保护器的基本认识

避雷器YAP1-I15的作用是保护电力系统之中各种电气设备免受雷电过电压、操作过电压和工频暂态过电压的影响。YAP1-I15防雷装置的主要类型有保护间隙、阀门式防雷装置和氧化锌避雷装置。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电站进线区段的保护。变电站和发电厂的保护采用阀式避雷器和氧化锌避雷器。主要用于限制500kV及下列系统的大气过电压，也可用于限制超高压系统外部过电压或外部过电压的后备保护。

YAP1-I15浪涌防护器（SPD）适用于交流5060Hz，额定电压为220 V～380V的供电系统（或通信系统），用于保护间接雷击、直击雷或其他瞬时过电压引起的浪涌。YAP1-I15适用于家庭、第三产业和工业领域的浪涌保护要求。

产品特点

插件式结构，YAP1-I15模块化安装方式；

剩余电压低，泄漏电流小；

热脱扣熔断功能，YAP1-I15响应时间快；

正常故障指示窗，绿色（正常）、红色（故障）；

可附加远程报警装置；

YAP1-I15阻燃外壳材料；

35mm标准导轨安装。

YAP1-系列SPD型号

YAP1-I15、YAP1-I20、YAP1-I25、YAP1-I40、YAP1-I65、YAP1-I80

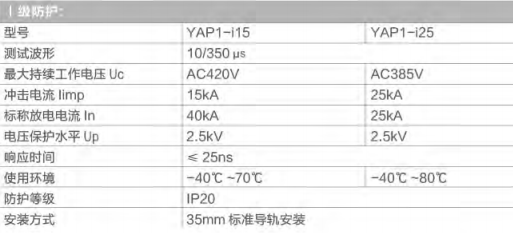

技术参数

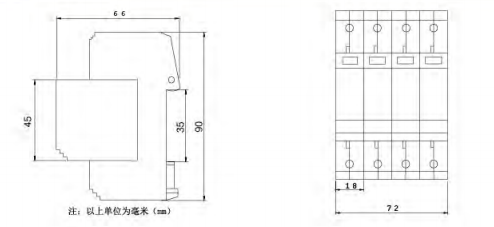

避雷器外形尺寸图

避雷器分类

（1）开关式避雷器：YAP1-I15工作原理是当没有瞬时过电压时，会出现高阻抗，但一旦对雷电瞬时过电压作出响应，其阻抗将变为低值，允许雷击电流通过。这种装置使用的装置包括：放电间隙、气体放电管、晶闸管等。

（2）限压避雷器：YAP1-I15工作原理是在没有瞬时过电压的情况之下，其阻抗随着浪涌电流和浪涌电压的增加而不断减小，其电流、电压特性具有强非线性。在这种装置之中使用的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等，目前大多数防雷器件都是限压型的，DPCA的产品也是。并联式或扼流式避雷器：与被保护设备并联，对雷电冲击具有低阻抗，对正常工作频率具有高阻抗。

（3）YAP1-I15类装置使用的装置有：扼流圈、高通滤波器、低通滤波器、14波长短路装置等，按用途可分为：交流电源防雷装置、直流电源防雷装置、开关电源防雷装置，等。扼流圈式：与被保护设备串联，对雷电冲击具有高阻抗，对正常工作频率具有低阻抗。

（4）信号防雷装置：低频信号防雷装置、高频信号防雷装置、天线馈线防雷装置等。

（5）组合式防雷装置：又称三合一防雷装置，监控系统摄像机端集成视频防雷和电源防雷的YAP1-I15防雷设备。

YAP1-I15维护保养

1、每月检查YAP1-I15防雷器的检验窗口。检验窗口显示为绿色为正常，显示红色时表示防雷器存在故障需要进行维修或者是进行更换。

2、雨季对YAP1-I15防雷器性能有一定的影响，所以每年雨季前要向有关部门申请防雷检验，防雷检验合格最好，检验不通过需要对防雷器进行细致检查或者是维修更换，保证性能。

3、YAP1-I15防雷器的使用寿命与其质量、元件材料、品牌等诸多因素有关，市场上常见防雷器使用平均寿命为三年，建议三年更换一次，以保证其防雷性能。
