1．用途

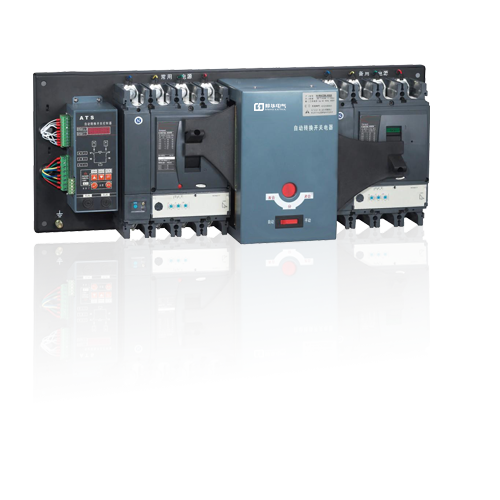

      NDQ3H系列（1250A-5000A）自动转换开关电器（PC级）适用于交流额定工作电压400V及以下，额定频率50/60Hz，额定电流800A至5000A的紧急供电系统中两路电源间的自动转换，以确保重要负荷（如消防负载）工作的连续、安全、可靠。广泛应用于医院、商场、银行、化工、高层建筑、军事设施、消防等不允许断电的重要场所。

      本产品符合GB/T 14048.11-2016《低压开关设备和控制设备 第6-1部分：多功能电器 转换开关电器》，修改采用IEC 60947-6-1：2013标准，符合《高层民用建筑防火规范》、《建筑设计防火规范》、《应急照明设计指南》、《民用建筑电气设计规范》等。

3．工作条件

3.1 正常使用条件

3.1.1 周围空气温度

NDQ3H(1250A～5000A)本体运行环境温度范围为-25℃～+70℃，存储环境温度范围为-55℃～+85℃。

3.1.2 海拔

安装地点的海拔高度不超过2000m。

3.1.3 大气条件

3.1.3.1 湿度

      最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如+20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.1.3.2 污染等级 3级

3.1.3.3 防护等级 IP20

3.2 安装条件

3.2.1 ATSE可以垂直或水平安装在柜体内，特殊要求需特殊订货。

3.2.2 应安装在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。

3.2.3 应安装在没有雨雪侵袭的地方。

3.2.4 安装类别（过电压类别）

 主电路开关电器的安装类别Ⅲ。

 转换控制器和辅助电路安装类别Ⅱ。

4. 技术参数

5．结构特点

      开关主要由触头系统和操作机构两大部分组成。每极触头系统有一组双头投切触头，每组触头由单片的花瓣式触头组成。常用电源触头和备用电源触头通过连杆联锁，这样可以保证任何时候只有一端闭合。操作机构由两个线圈操作机构组成，内部通过线路与触头转轴实现电气联锁，可以保证机构在故障状态下只有一个线圈动作。因此开关兼有双重联锁——机械联锁和电气联锁，安全可靠。

6．控制器功能及界面

6.1 控制器功能

（1）供电方式可选：电网--电网、电网--发电机

（2）操作方式可选，手动操作、电动（按键）操作、自动操作

（3）保护种类：断相保护、欠压保护、过压保护、失压保护及相不平衡保护

（4）工作方式可选：自投自复、自投不自复

（5）延时可调：转换延时、自复延时、故障持续时间、自复电压持续时间、发电机关闭延时

（6）保护参数可调：欠压范围、过压范围、相不平衡参数

（7）液晶显示状态和参数设置信息，LED灯显示电源和合闸状态

（8）二次端子干节点输出电源、合闸状态以及发电机信号

（9）两路电源优先级设定

（10）消防联动（DC信号启动、无源信号启动）

（11）通讯（遥测、遥调、遥控）

（12）电压校准

（13）密码保护（初始密码：8888）

（14）转换次数累计、查询及清零

（15）故障记录（电力系统故障及开关故障）、查询及清除

（16）报警信号多样性（声光信号、无源信号）

（17）任一路电源正常时输出无源信号

（18）拒动时报警并输出无源信号

（19）报警声可关闭

（20）接线回路自检功能

（21）待机屏幕保护

（22）出厂状态信息查询及恢复

7.安装与使用

  为了保证您的人身安全及电气设备的安全，ATSE在投入运行前，请用户务必做到：

  必须由具有专业资格的人员进行配线作业, 确认输入电源处在完全断开的情况下，才能进行配线作业;

  ATSE在安装使用前必须认真阅读使用说明书；

  ATSE必须在正常工作条件下投入使用；

  安装前先检查电流规格等参数或功能是否符合使用要求；

  投入使用前应检查控制器各项设置是否满足使用要求，否则参照7.2“操作设置流程”进行设定。应防止异物落入产品内；

11.1 安装

      ATSE安装完毕用户可对其接线，根据ATSE额定电流的大小选用符合标准的导线截面。并注意相序，对三极ATSE应加接一根截面不小于0.5mm2的导线将供电电源的中性线N与ATSE本体底板上的中性线N接线端子相连。对于四极ATSE，常用电源与备用电源的N极必须分别与ATSE的N极正确连接，且确保连接可靠，需确认接线正确；控制器与机构连接线束出厂时不提供，需客户自行按照说明书备导线接线后，方可通电使用。

11.2 使用

      对于双电源供电系统，两路电源应至少一路处于正常工作状态，对电源进行检测并对参数及运行状态进行显示，控制器根据设置及检测结果发出相应指令。

      如不希望ATSE自动转换，或需要使用手动操作时（比如检修等），应参照"7.2序（2）步骤5将ATSE置于"手动"工作方式下，避免ATSE自动进行转换。使用手柄操作时可使负载强制转换至常用电源或备用电源。尽可能在轻载或空载时使用手动操作手柄，且动作应干脆麻利！

      如用户有特殊需要，可按照7.2“操作设置流程"对参数进行设置调整。 分闸延时、合闸延时设定较小时，有利于减小总动作时间；分闸延时、合闸延时设定较大时，有利于避开设备启动、电网干扰出现的短时欠压、过压状态，如电动机启动时（大型风机、水泵、电梯）可能出现的短时欠压；雷电时高压断路器可能出现跳闸后又自动重新合闸出现的短时停电等。

用户在进行各项操作或试验时，应遵循相关规程并注意以下事项，以确保正确安全使用我公司产品.

(1)中性线N不能接错且须可靠接线，否则ATSE不能正常工作，甚至烧毁控制器及机构。

(2)ATSE本体的金属底板须可靠接地以确保安全。

(3)应注意将中性线（N）和接地保护线（PE）区分开，不能接错。

(4)工频耐压试验时须断开控制器。

(5)ATSE处于"自动"工作方式时，禁止使用操作手柄进行手动转换！手动操作时应确保所转换电源及负载正常方可转换。

(6)在供电系统对ATSE供电时，电缆连接器插头必须插紧扣牢。严禁用户在控制器带电情况下拔插电缆连接插头，否则易发生不良事故。插拔连接插头必须在常用电源和备用电源断电的情况下进行，如需在ATSE带电的情况下拔插连接插头，必须先将控制器置于"手动"工作方式下，然后断开控制器电源开关后，方可拔插连接插头，操作时必须注意安全！

(7)在连接主回路时应注意校核两路电源的相序是否一致。

(8)长期不使用的产品应注意防潮、防尘，在使用前应按前述内容进行调试，正常后方可投入运行。

NDQ3H系列产品型号：

NDQ3H-63A/3P、NDQ3H-125A/3P、NDQ3H-250A/3P、NDQ3H-400A/3P、NDQ3H-630A/3P、NDQ3H-1250A/3P、NDQ3H-3150A/3P、NDQ3H-5000A/3P

NDQ3H-63A/4P、NDQ3H-125A/4P、NDQ3H-250A/4P、NDQ3H-400A/4P、NDQ3H-630A/4P、NDQ3H-1250A/4P、NDQ3H-3150A/4P、NDQ3H-5000A/4P
