注：

1. NDQ1产品TUV、CE及CB证书仅限400A和630A壳架

2. NDQ3-1I为两段式产品，NDOQ311为三段式产品

3. NDQ3三段N型只有整体

4.125壳架包含2极、3极、4极，其余壳架只有3极和4极

5. NDQ3-800壳架产品只有N型产品

适用范围与用途：

◆NDQ系列双电源自动转换开关电器，适用于额定工作电压AC400V的配电系统中，用于两路电源间的切换，保障对负载的连续供电。产品广泛应用于民用住宅、商业建筑、工业厂房、电信和电力等领域

设计特点：

◆CB级产品采用我司塑壳及小型断路器产品作为执行元件，分断能力高

◆PC级产品兼有派生型和专用型、两段式和三段式结构，可选.择性强

◆智能控制器采用PIC单片机作为控制核心，功能强大,易于扩展，抗干扰能力强

◆机构之间均有可靠的机械联锁装置和电气联锁保护，杜绝两路同时合闸现象的发生

结构特点：

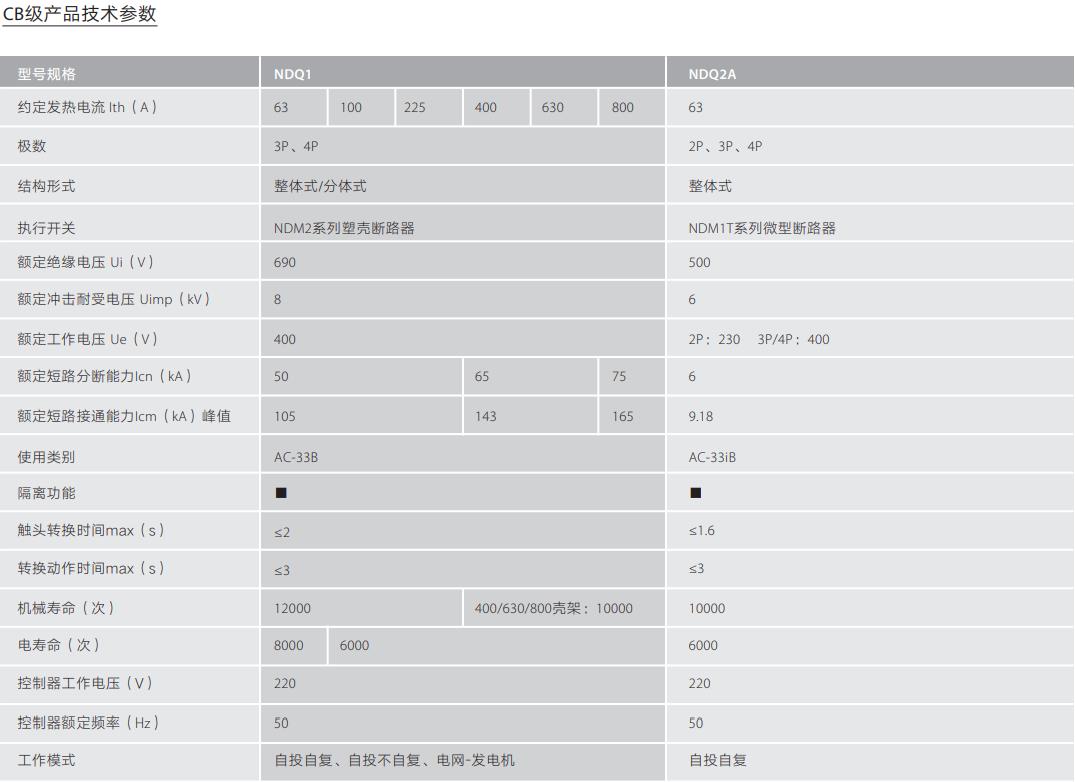

NDQ1系列(CB级)

◆机械联锁:通过连杆和特制的凸轮之间的相互配合实现机械联锁和传动机构的一-体化设计,保证两路断路器不会同时合闸

◆动力源: NDQ1采用电机驱动，切换平稳可靠，功耗低，噪音小，且工作电压范围宽，可在120V的低电压下可靠转换

◆执行元件: NDQ1采用我司NDM2系列塑壳断路器，具备高限流特性，触头压力高，开距大，保证导电和灭弧性能

◆控制器: 独立整体或分体设计,采用防插反连接器连接,操作界面清晰简洁，方便客户维护和使用.

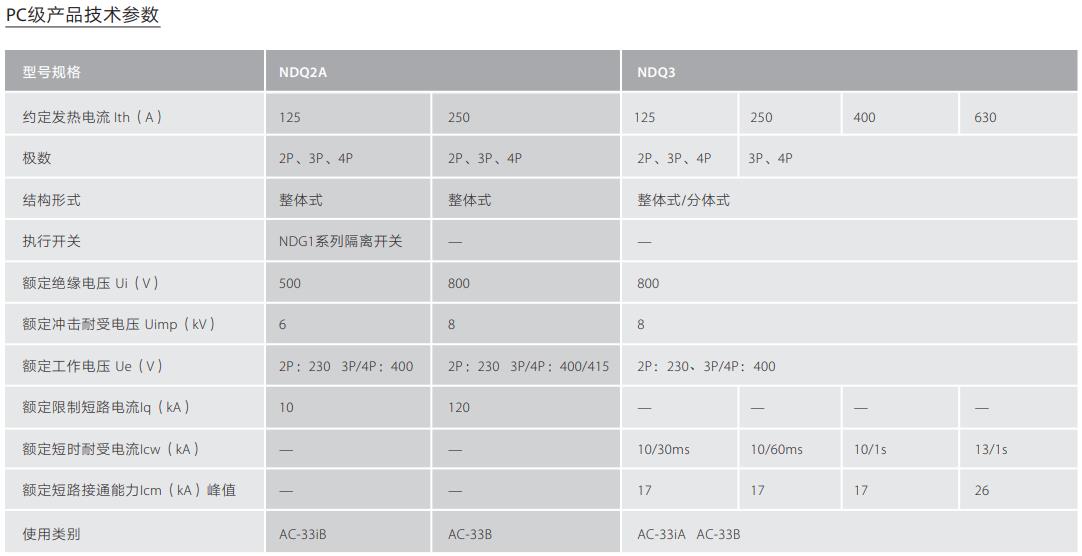

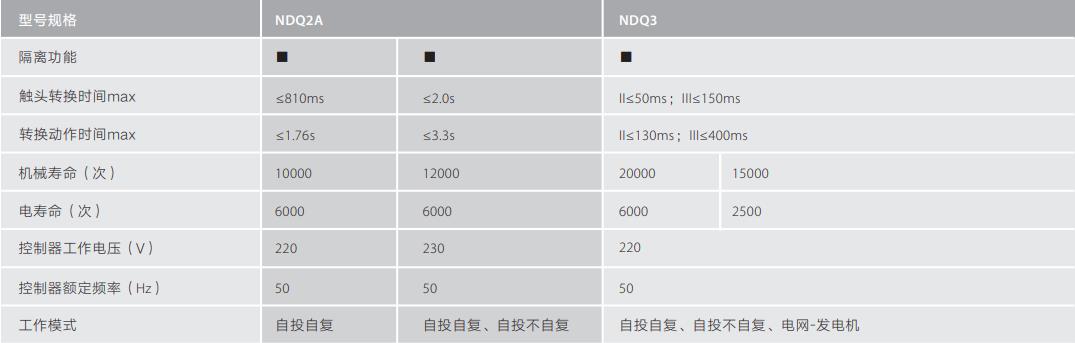

NDQ2A系列(CB级和PC级)

◆高性能小型断路器和隔离开关作为执行元件，用于分断及隔.离电路安全可靠

◆单电机操作机构，全新的模块化集成设计理念，使产品体积之小达到业内领先

◆执行开关之间有可靠的机械联锁和电气联锁双重保护

◆产品标准化程度高，通用性强，二、三、四级外形和安装尺寸一致，可方便用户设计和选型

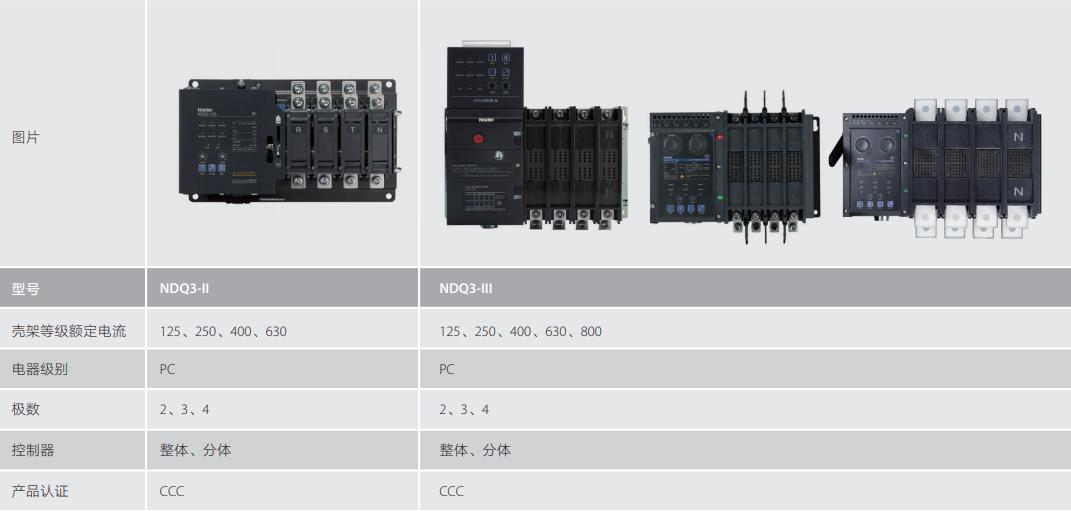

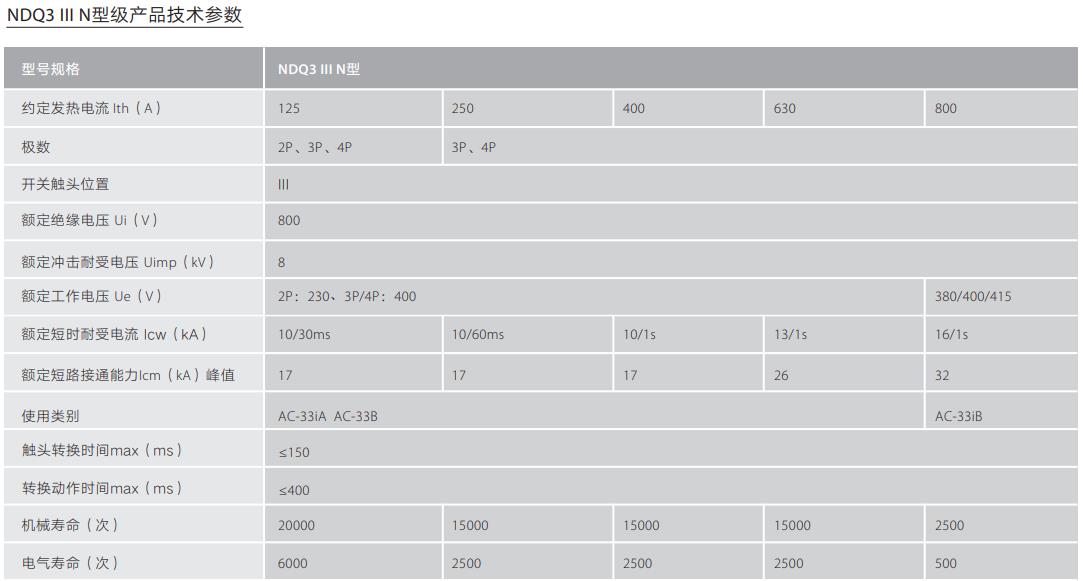

NDQ3系列(PC级)

◆专用型励磁式产品，具有两段式和三段式两种类型可选

◆采用拍合式动静触头，电气性能高，其中两段式产品为单刀双掷结构，自身形成机械联锁，彻底杜绝两路合闸出现

◆电磁线圈驱动，吸合瞬间完成转换动作，毫秒级切换速度

◆兼具整体和分体式控制器，满足不同场合使用需求

符合标准：

◆GB/T 14048.1低压开关设备和控制设备第1部分:总则

◆GB/T 14048.2低压开关设备和控制设备第2部分:断路器

◆GB/T 14048.11低压开关设备和控制设备第6-1部分:多功能电器转换开关电器

适用环境

使用环境温度/存储温度

◆使用环境温度: -25°C~+70°C

◆存储温度: -55°C~+85°C

海拔条件：◆安装地点的海拔高度≤2000m

使用相对温度：◆周围空气温度为45°C时，相对空气湿度≤95%

污染等级：◆3级

防护等级：◆产品防护等级: IP20

盐雾等级：◆整机产品满足48小时盐雾

电磁干扰

◆静电放电抗扰度GB/T 17626.2 Level2

◆射频电磁场辐射抗扰度GB/T 17626.3 Level3

◆电快速瞬变脉冲群抗扰度GB/T 17626.4 Level3

◆浪涌(冲击)抗扰度GB/T 17626.5 Level4

◆射频场的传导抗扰度GB/T 17626.6 Level5

使用类别

◆AC-33iB, AC-33iA:阻性和感性的混合负载(感性负 载不超过70%)，包括中度过载

◆AC-33B: 电动机负载或高感性负载

安装类别：◆(配电及控制水平级)，辅助电路及控制电路安装类别为Ⅱ(负载水平级)

安装方向

◆产品垂直安装,安装面与垂直面的倾斜度≤+22.5°

◆水平安装

型号含义：

NDQ1系列(CB级)额定电流：NDQ1-63A/4P、NDQ1-100A/4P、NDQ1-225A/4P、NDQ1-400A/4P、NDQ1-630A/4P、NDQ1-800A/4P

63A壳架: 10A、16A、20A、25A、32A、40A、50A、63A

100A壳架:16A、20A、25A、 32A、40A、50A、63A、 80A、100A

225A壳架: 100A、 125A、 160A、 180A、 200A、225A

400A壳架: 225A、250A、 315A、350A、 400A

630A壳架: 400A、500A、630A

800A壳架: 630A、700A、 800A .

NDQ2A系列(CB级和PC级)额定电流：NDQ2-63A/4P、NDQ2-125A/4P、NDQ2-250A/4P

63A壳架: 10A、16A、 20A、 25A、32A、40A、 50A、63A

125A壳架: 16A、 20A、25A、32A、40A、50A、63A、80A、100A、 125A

250A壳架: 32A、63A、80A、100A、125A、160A、200A、250A

NDQ3系列(PC级)额定电流NDQ3-125A/4P、NDQ3-250A/4P、NDQ3-400A/4P、NDQ3-630A/4P、NDQ3-800A/4P

125A壳架: 16A、 20A、25A、32A、40A、 50A、 63A、80A、100A、 125A

250A壳架: 160A、 180A、200A、 225A、 250A

400A壳架: 315A、350A、400A .

630A壳架: 500A、 630A

800A壳架: 630A、700A、800A
