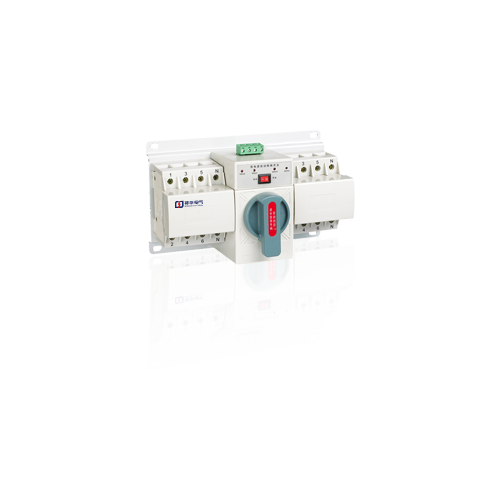

WHKQ6-63 断路器式双电源转换开关
阅读次数:471 发布时间:2020-10-09
产品介绍
概述
WHK系列自动转换开关电器,适用于双回路电源供电系统(电网——电网,电网——发电机或发电机——发电机)因一路电源电压或频率发生异常等故障而进行电源的切换,以保证重要用户供电的连续性和安全ATSE广泛应用于公共建筑、能源和民用住宅、工业自动化、基础设施、军事设施等领域。
正常使用条件和安装条件
周围空气温度不超过+40℃,且其24h内的平均温度值不超过+35℃。周围空气温度的下限-5℃。安装地点的海拔不超过200m
最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度例如20℃时湿度可达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级为3。
安装类别Ⅲ,适用于电磁环境B。
输储存温度:-20℃至+55℃之间。
技术参数:
型号 | WHKQ6-63 | |||||||||||||
极数 | 3P、4P | |||||||||||||
额定工作电压Ue (v | AC400 | |||||||||||||
额定工作频率 | 50Hz/60Hz | |||||||||||||
额定电流le (A) | 1 | 2 | 3 | 4 | 6 | 10 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
额定绝缘电压Ui(V) | AC500 | |||||||||||||
控制电源电压Us (v) | AC230 | |||||||||||||
额定冲击耐受电压Uimp(kV) | 4 | |||||||||||||
电器级别 | CB级 | |||||||||||||
使用类别 | AC-33iB | |||||||||||||
使用寿命(次) | 机械 | 15000 | ||||||||||||
电气 | 10000 | |||||||||||||
额定短路分断能力Icn(kA) | 10 | |||||||||||||
额定短路接通能力Icm(kA) | 17 | |||||||||||||
接线方式 | 板前 |

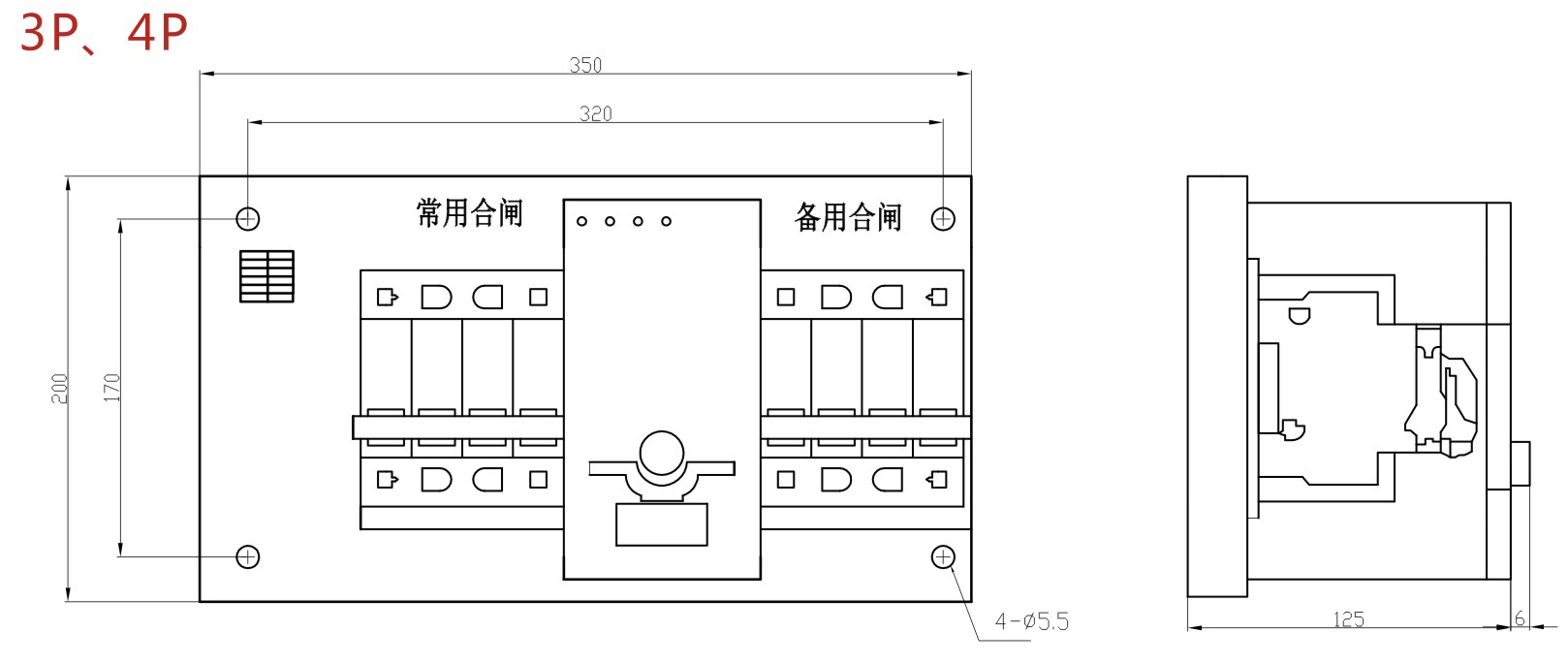

产品尺寸:

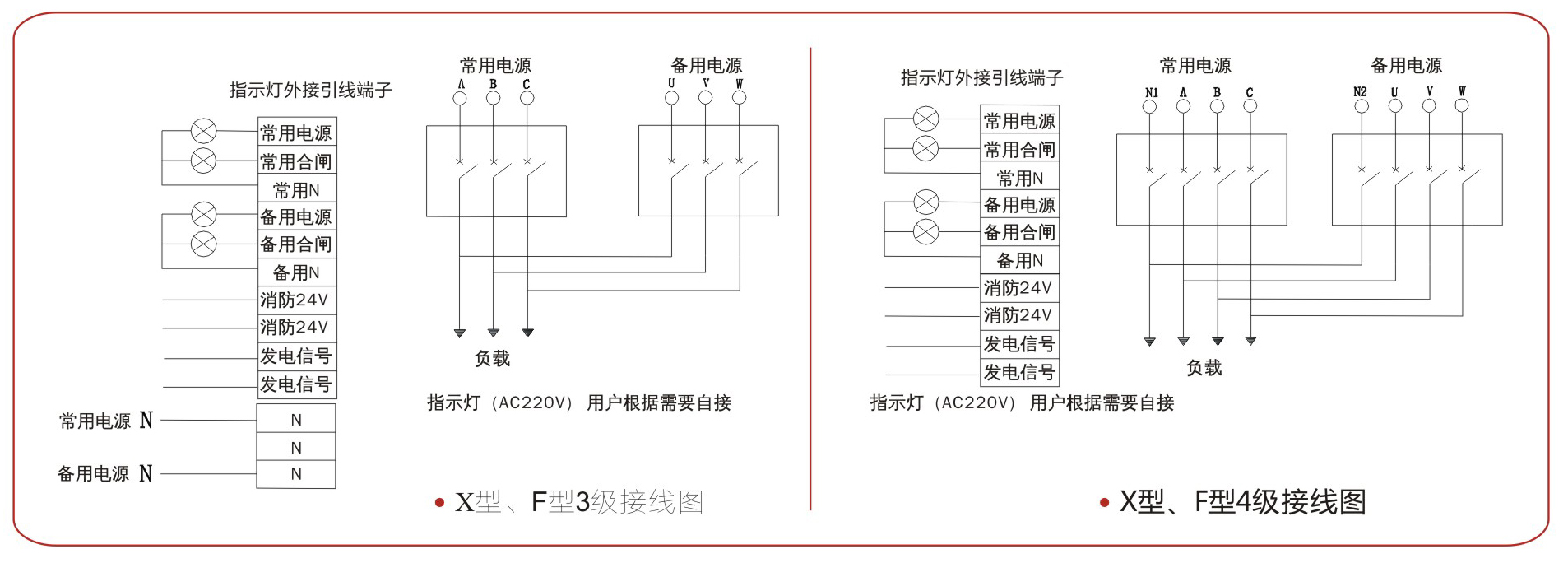

接线图:
产品型号:WHKQ6-63
