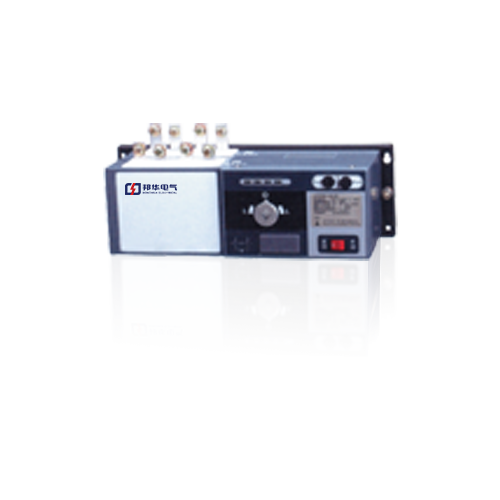

WHK200TN/G3 双电源转换开关
阅读次数:785 发布时间:2020-10-09
产品介绍
概述
WHK100TN/G3系列自动转换开关电器,适用于双回路电源供电系统(电网——电网,电网——发电机或发电机——发电机)因一路电源电压或频率发生异常等故障而进行电源的切换,以保证重要用户供电的连续性和安全ATSE广泛应用于公共建筑、能源和民用住宅、工业自动化、基础设施、军事设施等领域。
正常使用条件和安装条件
周围空气温度不超过+40℃,且其24h内的平均温度值不超过+35℃。周围空气温度的下限-5℃。安装地点的海拔不超过200m
最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度例如20℃时湿度可达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级为3。
安装类别Ⅲ,适用于电磁环境B。
输储存温度:-20℃至+55℃之间。
技术参数:
型号 | WHK100TN3 | WHK200TN3 | WHK40OTN3 | WHK500TN3 | WHK80OTN3 | WHK1250TN3 | |||||||
额定绝缘电压Ui | AC800V | ||||||||||||
额定控制电源电压Us | AC230V | ||||||||||||
额定工作电压Ue | AC380V/400V | ||||||||||||
额定工作电流Ie | 25A、32A、40A | 125A、160A | 225A.250A.315A | 500A | 630A、800A | 1000A、1250A | |||||||
极数 | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | |
重量(kg) | 6.3 | 7 | 6.3 | 7.3 | 12 | 14.5 | 13.6 | 16.2 | 33 | 42. | 39/40 | 49/51 | |
操作电流 | AC230V | 10A | |||||||||||
脱扣电流 | AC230V | 2A | 4A | ||||||||||
额定限制短路电流Iq | 100kA(熔断器保护) | 120kA(熔断器保护) | |||||||||||
额定短时耐受电流Icw | 20kA/30ms(WHK100TN/G3);25kA/30ms(WHK200TN/G3);35kA/60ms(WHK400TN/G3) | ||||||||||||
额定短路接通能力Icm | 25kA(WHK100TN/G3);35kA(WHK200TN/G3);50kA(WHK400TN/G3) | ||||||||||||
额定冲击耐受电压Uimp | 8kV | ||||||||||||
额定频率 | 50Hz | ||||||||||||
电器级别 | PC级 | ||||||||||||
使用类别 | AC-33A(WHK100TN/G3、WHK200TN/G3、WHK400TN/G3);其余AC-33B. | ||||||||||||
使用寿命 | 电气寿命10000次,机械寿命15000次 | ||||||||||||
操作周期 | 30s | ||||||||||||
控制器 | 外置 |
作用:
WHK100TN/G3双电源,ATS合适应用于修建范畴消防等要害负荷的双电源供给,EPS合适应用于EPS是以处理应急照明、事端照明、消防设施等一级负荷供电设备为主要方针,供给一种契合消防标准的具有独立回路的应急供电系统。UPS主要是为IT职业设备供给用电,供给纯洁、不间断的后备电源。柴油发电机供电方法合适应用于在需求长期后备电源的供电场所与ATS、EPS、UPS合作运用。
双电源转换开关的作用是在因故停电的时候自动切换到另外一个电源。双电源切换开关是广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。
分类:
1、STS静态切换开关为电源二选一自动切换系统,第1路出现故障后STS自动切换到第2路给负载供电,第2路故障的话STS自动切换到第1路给负载供电,适合用于UPS-UPS,UPS-发电机,UPS-市电,市电-市电等任意两路电源的不断电转换,以上所有电源间都需要同步装置以保两电源基本同步,否则STS无法切换。
2、ATS自动转换开关,ATS主要用在紧急供电系统,将负载电路从一个电源自动换接至另一个(备用)电源的开关电器,以确保重要负荷连续、可靠运行。ATS为机械结构,转换时间为100毫秒以上,会造成负载断电。适合照明、电机类负载。
相关产品型号:WHK100TN3、WHK100TN/G3、WHK200TN3、|WHK200TN/G3、WHK40OTN3、WHK40OTN/G3、WHK500TN3、WHK80OTN3、WHK1250TN3
