MYS8-550浪涌MYS8-550

阅读次数:578     发布时间:2020-10-12

MYS8-550


MYS8-550浪涌MYS8-550主要参数理解

1)保护模式:电气系统中电源保护器MYS8-550的保护部件可以连接在相对相、相对地、相对中性线、中性线对地及其组合,以及电子系统电涌保护器的保护部件连接在线对线、线对地及其组合,如:电源系统:相对相(L-L)、相对地(L-G/PE)、相对中线(L-N)、中线对地(N-G/PE)。

2)up:电压保护等级,表示端子栋限压的性能参数MYS8-550浪涌保护器(SPD),大于极限电压的最大值。

3)UC:最大连续工作电压,可连续施加在SPD之上的交流电压或直流电压的最大有效值。

4) IMAX:通过MYS8-550浪涌保护器(SPD)的最大放电电流,电流峰值为820us波形,根据II级动作负荷试验程序确定(IMAX大于in)。

5)In:流经浪涌保护器(SPD)MYS8-550的标称放电电流,电流峰值为820us波形,用于浪涌防护器(SPD)Ⅰ型试验的II型试验和预处理试验


模块式电涌型号

MYS8-385、MYS8-550、MYS11-385、MYS11-420、MYS11-385、MYS11-420

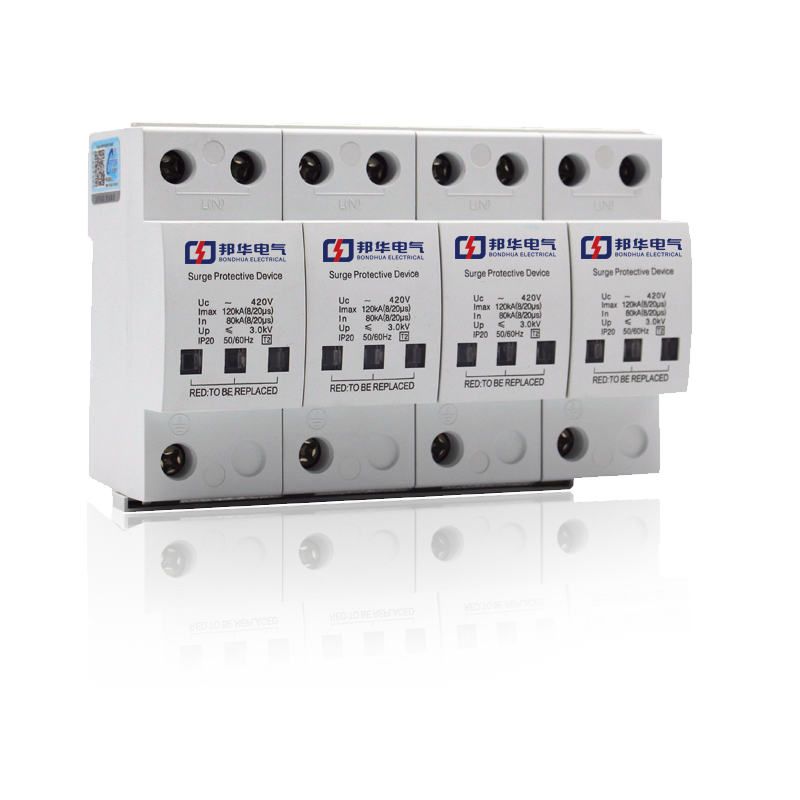

20201012/5f8404fb2f802.png

实验状况

电子设备雷电浪涌MYS8-550抗扰度试验国家标准为GBt17626.5(相当于国际标准iec61000-4-5)。

本标准主要模拟间接雷击引起的各种情况:

(1)雷击外线和大量电流流入外线或接地电阻所产生的干扰电压。

(2) 间接雷击(如云层间或云内的雷击)会在内部线路之上产生电压和电流。

(3) 当雷击到线路邻近的物体时,其四周会产生一个强电磁场,并在内部线路之上感应电压。

(4) 雷击邻地和地电流通过共用接地系统时产生的干扰。


雷电浪涌抗扰度试验严酷等级:

1级:较好的防护环境;2级:有一定防护的环境;

3级:一般电磁干扰环境,对设备无特殊安装要求,如工业工作场所;

4级:严重干扰环境,如民用架空线路、无保护高压变电站。


尺寸参考图

20200716/5f0fbae44ca71.jpg


浪涌保护器与避雷器的区别体现

1.适用范围不同

避雷器的使用范围广,电压等级多,一般从0.4kV低压到500kV特高压,而浪涌保护器MYS8-550一般指1KV下列使用的过电压保护器。

2.系统不同

一般安装不同位置的避雷器,以防止雷电波的直接侵入,保护架空线路和电气设备;而浪涌保护器(SPD)MYS8-550大多安装在二次系统之上,这是避雷器消除雷电波直接侵入或避雷器未消除雷电波之后的补充措施。因此,避雷器主要安装在进线处,浪涌保护器MYS8-550主要安装在终端出口或信号电路之上。

3.不同的保护对象

避雷器用于保护电气设备,而MYS8-550浪涌保护器一般用于保护二次信号电路或为电子仪器仪表的端部供电。

4.循环容量不同

避雷器的主要功能是防止雷电过电压,具有较大的相对电流容量,但对于电子设备而言,其绝缘水平远低于一般电气设备,因此需要浪涌保护器MYS8-550来保护雷电过电压和操作过电压,但其电流容量一般较小。

综上所述,MYS8-550浪涌防护器(SPD)比避雷器更先进。除雷电冲击波之外,它还可以大大削弱电力系统自身产生的其他破坏性浪涌冲击。建议用电单位高压进线系统安装避雷器之后,低压系统应安装保护功能更为精确的MYS8-550浪涌保护器。

MYS8-550浪涌MYS8-550响应速度快,性能参数高,

MYS8-550安全等级更先进,绝缘好,密封好,

MYS8-550拥有国际先进技术,欢迎洽谈合作!
