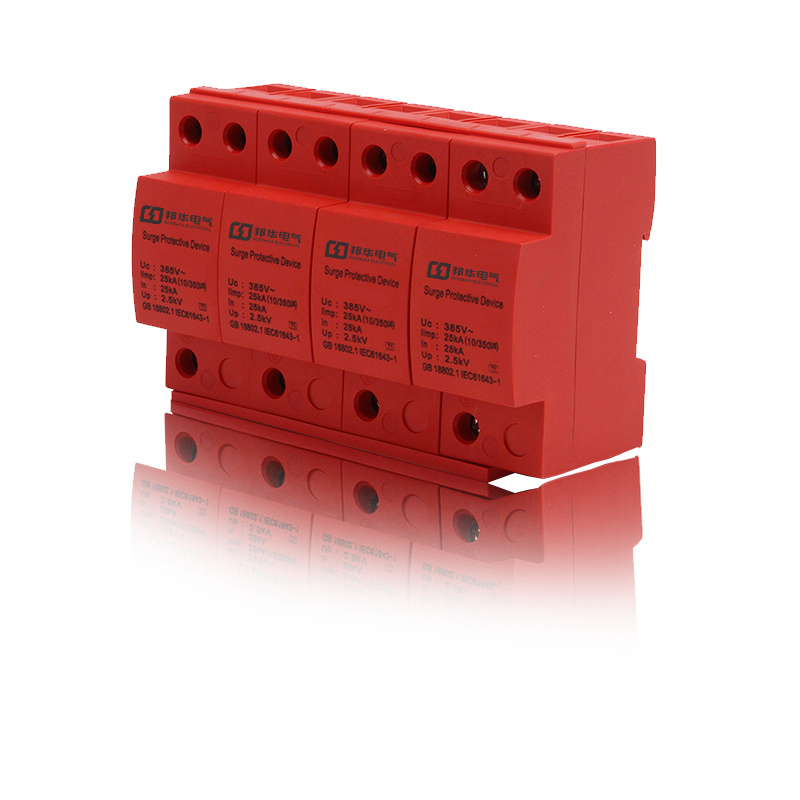

ZLSD-40T/4P系列SPD
阅读次数：550 发布时间：2020-10-12
ZLSD-40T/4P系列SPD概述
浪涌防护器（SPD）ZLSD-40T/4P是将电力线和信号传输线的瞬时过电压限制在设备或系统能承受的电压范围之内，或将强雷电电流排入地面，以保护被保护设备或系统不受冲击损坏。
电涌保护器分类
浪涌防护器的分类可以根据非线性元件的特性进行分类，或根据不同系统的不同使用要求
按非线性元件的特性分类
（1）电压开关浪涌保护器：
无浪涌时为高阻抗，电压浪涌时为低阻抗。ZLSD-40T/4P通常采用放电间隙、充气放电管、可控硅或三端双向可控硅作为电压开关浪涌保护器的元件。它也被称为“克罗巴式”浪涌保护器。它具有不连续的电压和电流特性。
（2） 当无浪涌时，限压浪涌保护器具有高阻抗，且阻抗随浪涌电流和浪涌电压的增加而不断减小。变阻器和抑制二极管通常用作限压电涌保护器的元件。它也被称为“钳式”浪涌保护器。它具有连续的电压和电流特性。
（3） 组合式浪涌保护器ZLSD-40T/4P由电压开关型元件和限压型元件组成。根据外加电压的特性，其特性可以表示为电压开关型、限压型或电压开关型和限压型。
过电压保护器参数参考
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
ZLSD-系列浪涌主要型号
ZLSD-100T/4P、ZLSD-80T/4P、ZLSD-65T/4P、ZLSD-40T/4P、ZLSD-20T/4P
ZLSD-40T/4P系列SPD
根据国内电源浪涌保护器行业制造商的普遍反映，ZLSD-40T/4P浪涌相关标准iec61643-11:2011突破了许多概念和语言障碍，易于理解。因此，从受众角度来看，用简明易懂的分析来理解标准要求是非常必要的。公司深入分析了《电力浪涌防护器》（SPD）IEC 61643-11:2011的国际认证要求，并与科技人员进行了深入的交流和探讨。通过对检测要求全面了解后，提高了设计产品的质量。
“一带一路”是帮助客户提升SPD的整体质量，帮助客户做好供应链质量管理和管理，提高国内SPD浪涌ZLSD-40T/4P产品质量，明确低压电源SPD的国际认证要求，特别是借助“一带一路”“道”政策，帮助ZLSD-40T/4P系列产品顺利进入国际市场。
