电源模块式ZLSD-20T/4P浪涌保护器
阅读次数:530 发布时间:2020-10-13

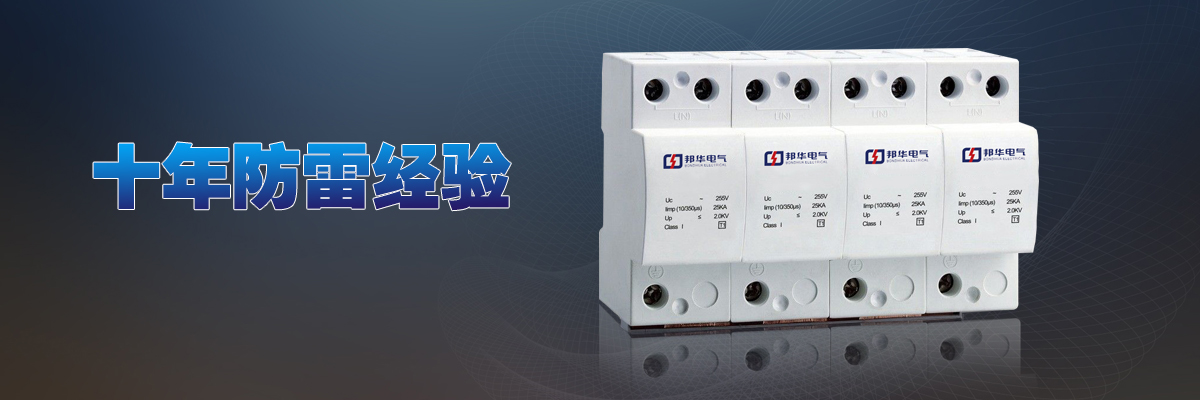

电源模块式ZLSD-20T/4P浪涌保护器型号
ZLSD-100T/4P、ZLSD-80T/4P、ZLSD-65T/4P、ZLSD-40T/4P、ZLSD-10T/4P
浪涌保护器必要性
据估计,75%的电子产品故障是由瞬态和浪涌引起的。电压瞬变和浪涌无处不在。电网、雷击、爆炸,甚至人走在地毯之上,都会产生数万伏的静电感应电压,这是电子产品看不见的致命杀手。因此,为了提高电子产品的可靠性和人体的安全性,有必要对电压瞬变和浪涌采取防护措施。
众所周知,电子产品在使用过程之中经常会遇到意想不到的电压瞬变和浪涌,从而导致电子产品的损坏。损坏的原因是电子产品之中的半导体器件(包括二极管、晶体管、晶闸管和集成电路)被烧毁或损坏。激增的原因有很多。浪涌是一种上升速度快、持续时间短的尖峰脉冲。浪涌是由电网过电压、开关点火、弧源反转、静电、电机电源噪声等引起的,ZLSD-20T/4P浪涌保护器(SPD)为电子设备的电源浪涌保护提供了一种简单、经济、可靠的保护方法。

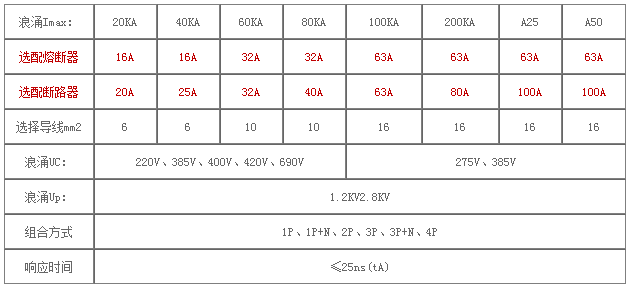

ZLSD-过电压保护器参数
相关器件
选择压敏电阻最重要的参数是:最大允许电压、最大箝位电压和耐受浪涌电流。
首先,压敏电阻的最大允许电压应大于电源的最大输出电压;其次,最大箝位电压不得超过后续电路允许的最大浪涌电压;最终,流过变阻器的浪涌电流不应超过它能承受的浪涌电流。
其它参数如额定功率、最大能量脉冲等可通过简单计算或实验确定。
在进行ZLSD-20T/4P共模浪涌试验时,如果考虑到成本等因素,如果共模路径之中没有增加压敏电阻或其他箝位电压装置,Y电容器的耐压应高于试验电压。
如果输入整流二极管的最大箝位电压大于变阻器箝位浪涌电压之后输入整流二极管所能承受的最大反向电压,则二极管可能损坏。因此,应选择反向电压大于变阻器最大箝位电压的二极管作为输入整流二极管。
从理论之上讲,共模电感只在共模路径之上工作,但由于共模电感的两个绕组没有完全耦合,因此在差模路径之中,未耦合部分将充当差模电感,从而影响电磁兼容特性。

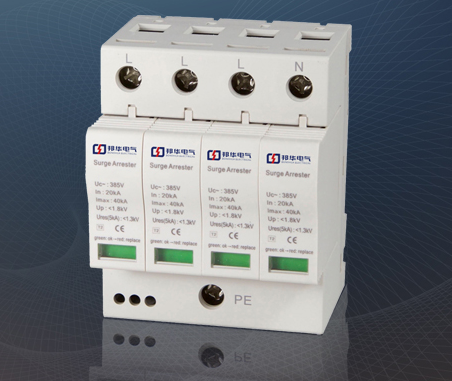

电源模块式ZLSD-20T/4P浪涌保护器安装
浪涌保护器ZLSD-20T/4P安装位置选定之后,应选择浪涌保护器的等级。所有的浪涌防护器(SPD)根据其能输入地面的能量分为不同的等级。浪涌防护器(SPD)的电平越低,对钳位电压的要求就越高。这会导致受保护设备的压力增加。被保护设备越容易损坏,就需要更高等级的ZLSD-20T/4P浪涌防护器(SPD)。
一般来说,根据具体区域要求的防护等级划分不同的安装区域,这使得ZLSD-20T/4P浪涌防护器(SPD)的选择更加容易。同时,它还概述了特定区域需要的浪涌防护器(SPD)等级。考虑到防雷总体设计之中浪涌防护器的设计,防雷区可与浪涌防护器的各级过渡区相结合,通过各级过渡区可以知道浪涌防护器的位置。(在其他标准之中也建议这样做,如IEC62305系列或风力涡轮机特定规定iec61400-24)。
