TCDH535W 电气火灾监控系统 —— 您的全场景电气安全核心防线

TCDH535W 电气火灾监控系统概述：

西安邦华电气 TCDH535W 系列电气火灾监控系统，是严格遵循 GB 14287-2014、GB 50116-2013 国家标准打造的全场景电气安全防护解决方案，全系列产品均通过国家 3C 强制性认证，集多参数实时监测、智能分级预警、集中管控、消防联动于一体，可精准捕捉漏电、过热、过载、故障电弧等早期电气火灾隐患。系统配套 JB-DH-TC5600 系列监控主机、TC-DH 全品类探测器、全规格剩余电流互感器及配套辅件，一站式覆盖民用住宅、商业综合体、工业厂房、数据中心、新能源电站等各类场景，为您的项目提供合规无忧、运维便捷的全链路电气安全保障，助力项目顺利通过消防验收。

TCDH535W 电气火灾监控系统全系列型号：

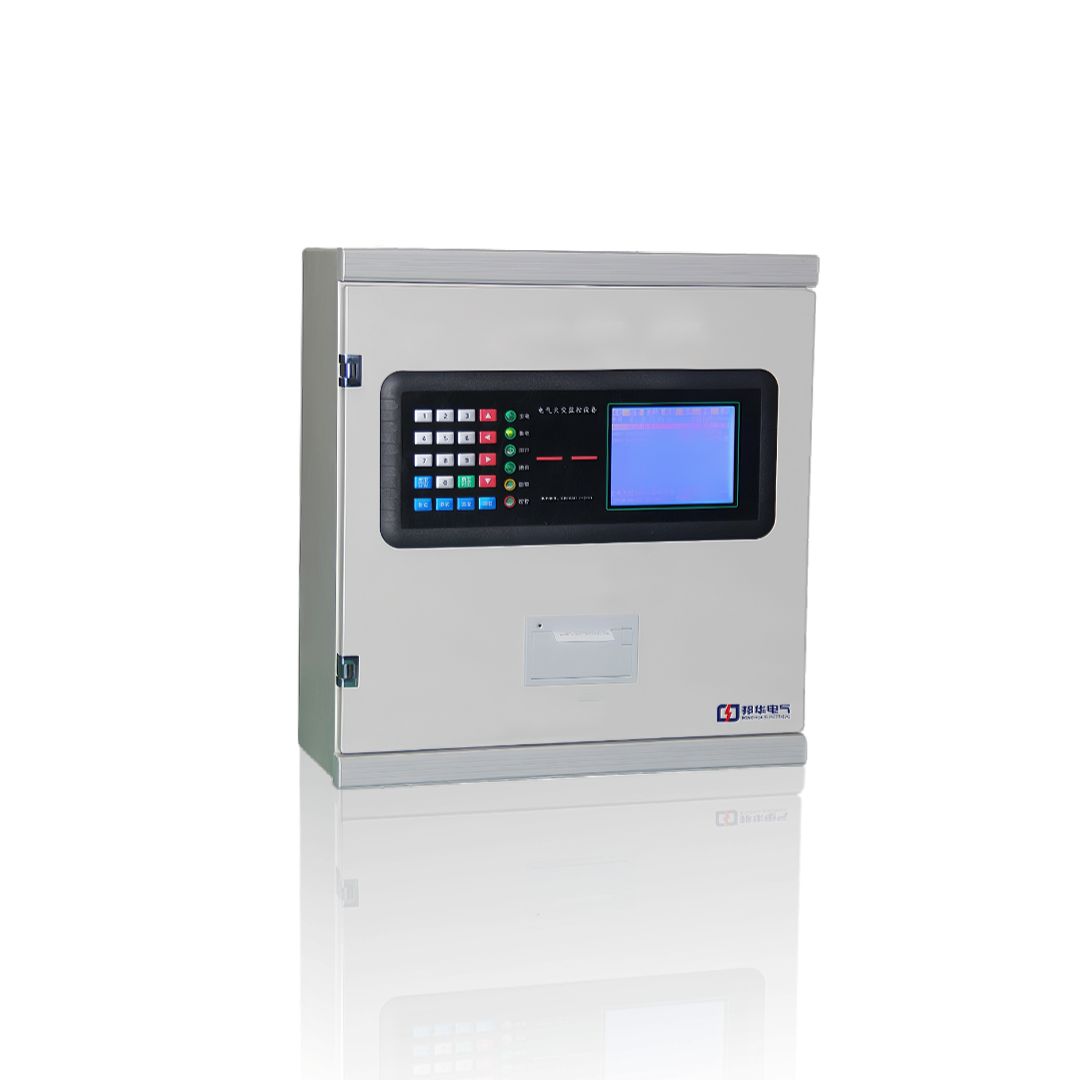

电气火灾监控设备

本类为邦华电气电气火灾监控系统的核心管理中枢，核心产品为JB-DH-TC5600电气火灾监控设备，采用无极性二总线通讯技术，可集中管理TCDH535W、TC-DH12A、TC-DH230 系列组合式探测器，以及TC-DH2345SJ、TC-DH1940SJ、TC-DH1435SJ、TC-DH065SY、TC-DH045SY、TC-DH01B 全系列剩余电流式探测器与配套剩余电流互感器，实现剩余电流、温度等数据实时采集、分级声光报警、故障定位、黑匣子事件存储、联动控制与远程运维功能，单回路最大可接 255 个点位，支持多主机联网，适配民用建筑、商业综合体、工业厂房等全场景配电安全集中监控需求，全系列严格符合 GB 14287.1-2014 国家标准。

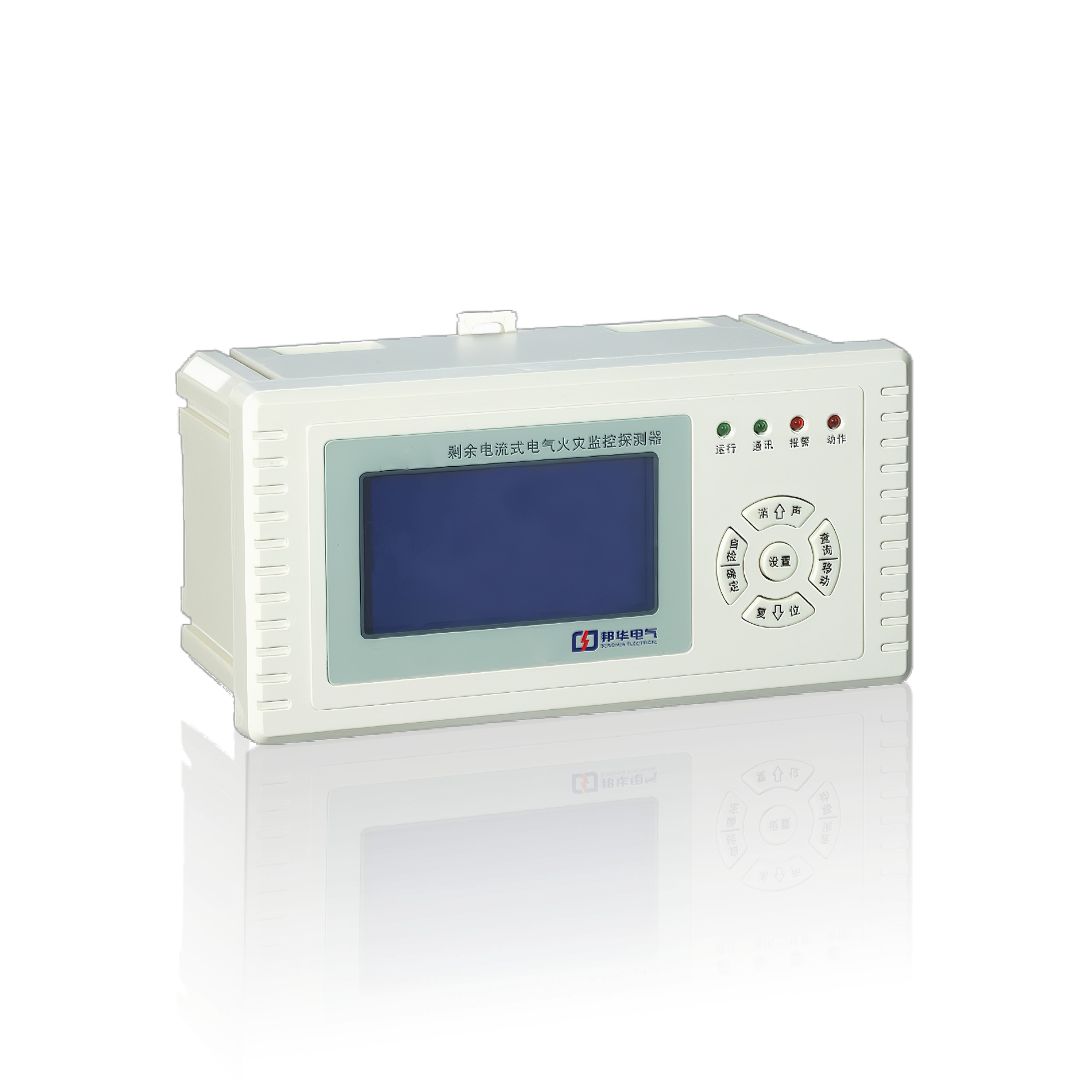

电气火灾监控探测器

本类为邦华电气电气火灾监控系统的前端感知核心，完整覆盖TCDH535W、TC-DH12A、TC-DH230 系列组合式电气火灾监控探测器，以及TC-DH2345SJ、TC-DH1940SJ、TC-DH1435SJ、TC-DH065SY、TC-DH045SY、TC-DH01B-J325、TC-DH01B-J225、TC-DH01B-93、TC-DH01B-70、TC-DH01B-50、TC-DH01B-30、TC-DH01B-J192 全系列剩余电流式电气火灾监控探测器，全系列符合 GB 14287.2/3-2014 国家标准，核心产品通过 CCC 强制性认证，采用无极性二总线与 JB-DH-TC5600 监控主机通讯，同时实现供电与数据传输，支持电子编码，工程调试便捷，可实现剩余电流、线路温度等电气火灾风险的精准监测、预警与联动，全面适配末端配电箱、动力柜、配电房等全场景回路监测需求。

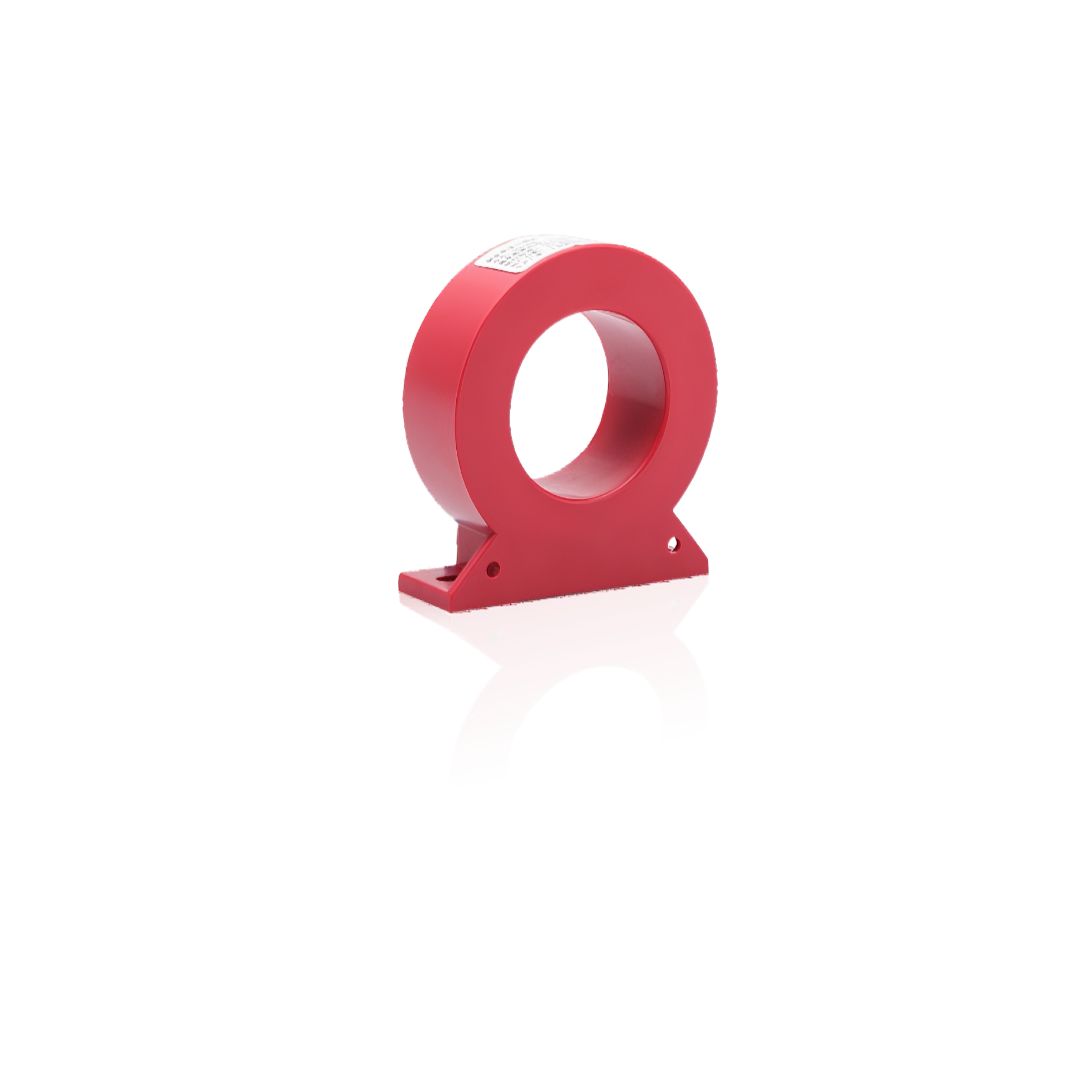

剩余电流互感器

本系列为邦华电气全系列电气火灾监控探测器配套的核心传感部件，涵盖与TC-DH01B 全系列、TC-DH2345SJ、TC-DH1940SJ、TC-DH1435SJ、TC-DH065SY、TC-DH045SY剩余电流式探测器适配的全孔径规格，以及与TCDH535W、TC-DH12A、TC-DH230组合式探测器配套的专用互感器，分为闭口式、开合式两大品类，采用高导磁铁芯制作，线性度好、灵敏度高、抗干扰能力强，额定测量电流覆盖 0~1000mA，适配回路额定电流 50A~1000A，开合式结构支持免断电安装，充分满足新建项目标准化施工与老旧项目改造的灵活施工需求。

配套设备

本系列为邦华电气电气火灾监控系统稳定运行的配套支撑产品，涵盖贴片式 / 磁吸式温度传感器、总线短路隔离器、通讯转换模块、系统电源模块、总线中继器、火灾声光报警器、TCBM5023 电子编码器等全品类辅件，可与 JB-DH-TC5600 监控主机、全系列探测器、互感器无缝适配，实现温度信号精准采集、总线故障隔离、通讯协议转换、系统稳定供电、信号中继放大、现场声光告警等功能，全方位保障系统在各类复杂配电环境下稳定可靠运行，同时可无缝对接邦华电气智慧消防安全服务云平台，实现远程运维与智能化管理。

TCDH535W 电气火灾监控系统核心优势与合规保障：

1. 全系列通过国家 3C 强制性认证，严格遵循 GB 14287-2014 国标，完全满足各类建筑消防验收要求

2. 剩余电流、温度、故障电弧多维度精准监测，智能滤波算法抗干扰，误报率≤0.3%，24 小时不间断守护

3. 二总线无极性通讯，导轨式安装，开口式互感器支持免断电施工，适配新建项目与存量改造全场景

4. 可无缝对接 JB-DH-TC5600 系列监控主机与消防联动系统，支持本地管控 + 云端运维，事件记录断电不丢失

5. 全系列产品 2 年质保期内免费维修、免费技术支持，大幅降低您的项目运维成本与安全风险

安装调试核心注意事项：

-您安装剩余电流互感器时，需将相线与中性线同时穿过互感器，PE 保护线严禁穿过，避免监测精度失准、误报频发

-存量改造项目无法断电施工，您可优先选用 CTZH61F 系列开口式互感器，搭配 TC-DH 系列导轨式探测器，无需拆解母线、无需断电即可完成安装，不影响现场正常用电

-您的 TC-DH 系列探测器需安装在低压配电柜 / 配电箱内，预留≥10cm 检修空间，通讯线与强电回路线缆需分开敷设，严禁同管布线，避免电磁干扰

-系统二总线通讯需采用 RVSP2×1.5mm² 屏蔽双绞线，全程屏蔽层单端接地，最大通讯距离不超过 1200m，超远距离需增配中继器保障信号稳定

-您调试系统时，需先对探测器进行地址编码，确保同一回路内无重码地址，主机可自动识别在线设备，一键完成系统配置，无需复杂调试

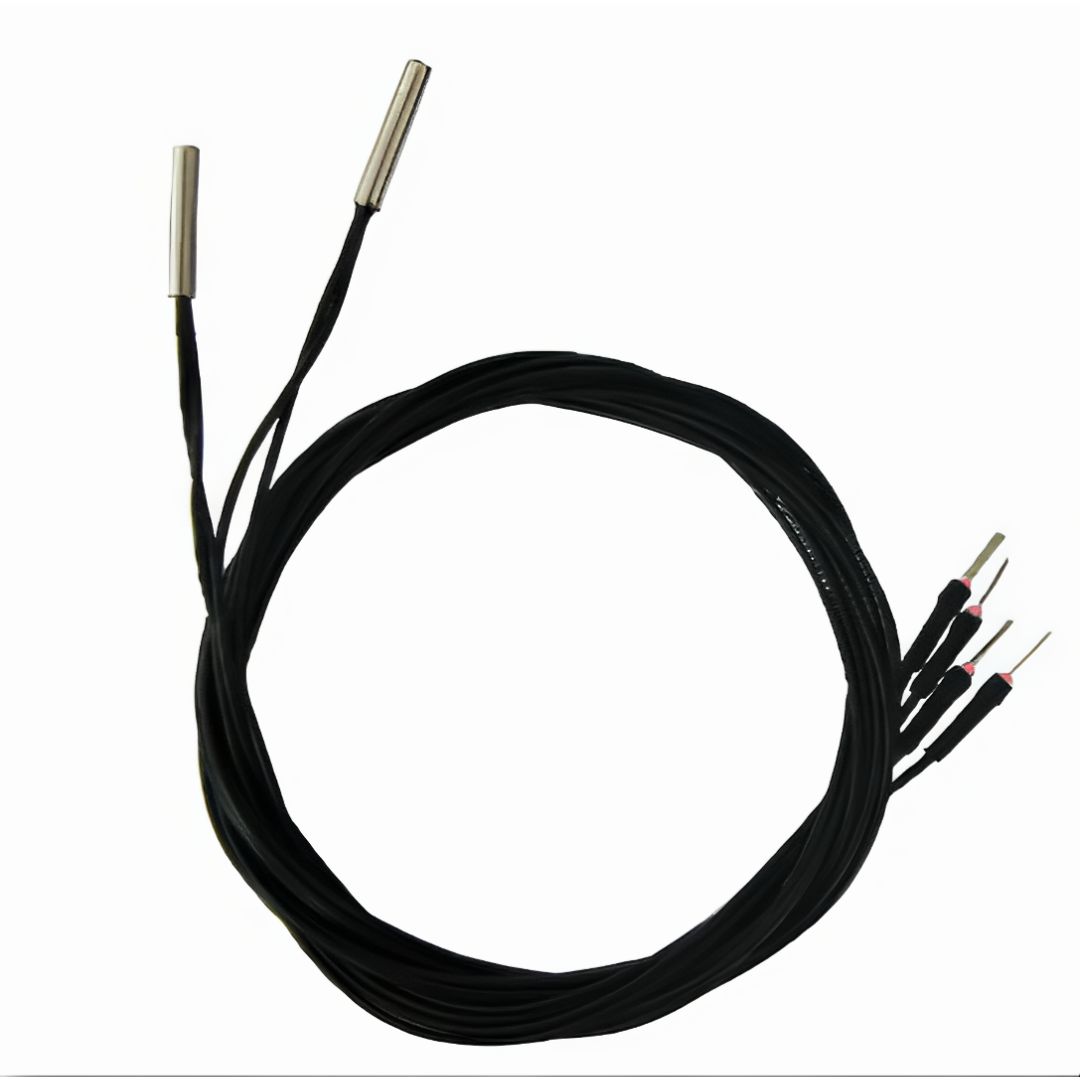

-温度传感器需紧贴被测线缆接头、铜排、母线槽表面，采用扎带固定，确保接触良好，避免测温偏差，报警阈值需根据现场工况在国标范围内合理设置

服务与保障：

• 1 对 1 选型支持：专业技术团队根据您的项目规模、场景需求、电流等级，为您定制 TCDH535W 系统专属适配方案，精准选型不浪费

• 验收全程保障：全系列产品资质齐全，提供完整 3C 认证、检测报告、合格证，全程配合您的项目消防验收，确保顺利通过

• 上门施工服务：自有专业施工团队，可提供全国范围内上门安装、调试服务，批量采购可安排工程师现场指导，解决您的施工难题

• 极速售后响应：7×24 小时技术支持，西北地区 24 小时上门服务，2 年质保期内免费维修、免费更换配件，终身提供产品维保服务

• 定制化能力：可根据您的项目特殊需求，定制特殊规格产品、通讯协议对接与智慧消防系统整体解决方案

常见疑问解答：

Q1：TCDH535W 电气火灾监控系统包含哪些核心设备，能满足我的项目消防验收要求吗？

A1：TCDH535W 系统核心包含 JB-DH-TC5600 监控主机、TC-DH 全系列探测器、CTZ6/CTZH61F 系列互感器及配套辅件，全系列均通过国家 3C 强制性认证，严格遵循 GB 14287-2014 国家标准，参数可溯源，已服务国内上千个项目顺利通过消防验收，您可放心选用。

Q2：我的存量改造项目无法断电，应该选 TCDH535W 系统的哪些型号？

A2：存量改造项目您可优先选用 TCDH535W 系统搭配 TC-DH 系列导轨式探测器，配套 CTZH61F 系列开口式剩余电流互感器，无需断电、无需拆解母线即可完成安装，二总线无极性设计无需大规模重新布线，不影响现场正常用电，完美适配存量改造需求。

Q3：TC-DH 系列探测器可以和 TCDH535W 系统主机完美适配吗，最多支持多少路监测？

A3：TC-DH 全系列探测器均可与 TCDH535W 系统的 JB-DH-TC5600 监控主机无缝适配，其中 TC-DH12A 型号最多支持 8 路传感器通道自由组合，单台 JB-DH-TC5600 主机最大可接入 2016 点，支持多机组网扩展至 40 万点，完全满足您的多回路集中监测需求。

Q4：TCDH535W 系统的报警阈值可以调整吗，监测精度怎么样？

A4：TCDH535W 系统全系列探测器的剩余电流报警值 0-1000mA 可调，温度报警值 0-140℃可调，完全符合国标要求，可根据您的现场工况自定义设置；系统检测精度达 ±5%，报警响应时间≤30s，搭载智能滤波算法，误报率≤0.3%，精准识别真实隐患。

Q5：你们邦华电气的 TCDH535W 系统提供哪些服务，质保期多久？

A5：我们为您提供售前选型指导、售中安装调试、全程消防验收配合、售后终身维保全流程服务，技术团队 7×24 小时响应；TCDH535W 全系列产品提供 2 年免费质保，质保期内免费维修、免费更换配件、免费技术支持，大幅降低您的项目运维成本。

西安邦华电气深耕消防电气领域多年，全系列 TCDH535W 电气火灾监控系统均通过国标 3C 认证，配套 JB-DH-TC5600 监控主机、TC-DH 全系列探测器、CTZ6/CTZH61F 全系列互感器及配套辅件，型号齐全、适配性强、性能稳定，可完美满足您的民用住宅、商业建筑、工业厂房、公共配套、新能源电站等各类场景的电气火灾防护需求。从选型设计、安装调试到验收配合、售后维保，我们为您提供全流程一站式服务，2 年质保全程护航，助力您的项目筑牢电气安全防线，高效通过消防验收。
