SHAB-F/3-420-30模块式电涌
阅读次数:466 发布时间:2020-10-21
SHAB-F/3-420-30模块式电涌的选择原则
基本原则:Us.max、过高原理
如果进线电涌放电器P1的up高于被保护负载的冲击耐受电压,或进线SHAB-F/3-420-30保护电涌放电器的IMAX为65ka或40ka,则应在负载之上增加一个IMAX为810ka的二次浪涌保护器P2。
30m原则-当被保护的敏感电子设备与进线端浪涌保护器P1的距离大于30m时,应尽可能靠近被保护设备安装二次浪涌保护器P2。
10米原理-避雷器P2安装在P1上游。一般来说,P2的参数(IMAX,in等)比P1的小。如果它安装在离P1太近的地方,P2可能比P1起作用早,从而承受P1应该承担的高能量。由于电缆中高频波产生的感应电压与电缆长度成正比,因此P2两端的电压等于P1两端的电压减去电缆之上的感应电压。因此,为了降低P2两端的过电压,通过P1释放尽可能多的能量,目的是通过增加P1和P2间的布线长度来增加P1和P2间的高频阻抗。两边避雷器P1和P2间的电缆长度要求大于10米。
布线尽可能短的原则-因为布线越长,高频感应干扰电压越大。为了降低高频雷击电流对避雷器两端产生的感应干扰电压,带电相线(L1、L2、L3、n)与PE地线间的长度应尽可能短。

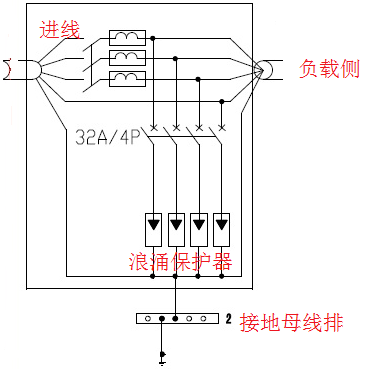

防雷器SHAB-F/2-275-40线路参考图
品质SPD型号推荐

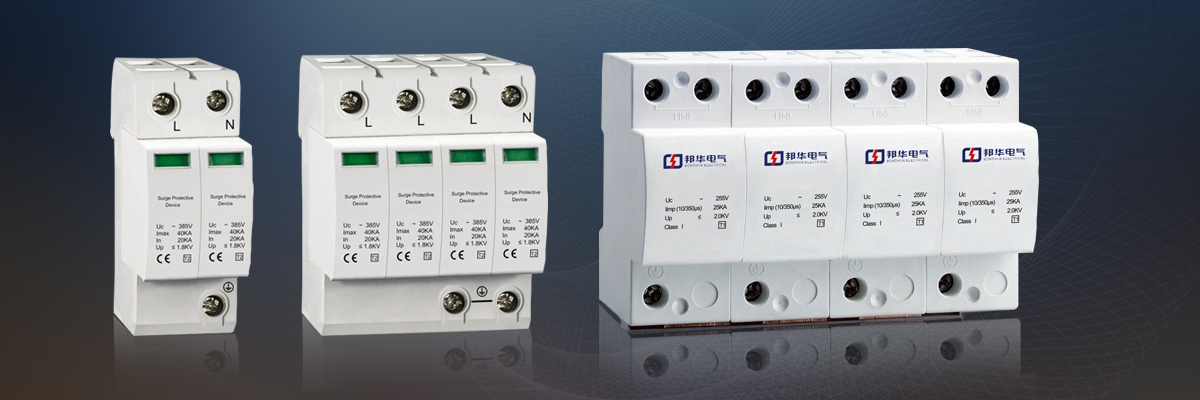

SHAB-F/3-420-30、SHAB-F/3-420-20、SHAB-F/2-275-40、SHAB-F/4-420-40、SHAB-F/3-420-60、SHAB-F/3-420-80
SHAB-F/3-420-30模块式电涌占比愈重要
无论在工作还是生活中,繁忙而复杂的事务由高速计算机、自动化设备和通信系统来组织。然而,这些敏感电子器件的工作电压不断降低,敏感电子器件的数量和规模不断扩大。它们更容易受到过电压的攻击,特别是雷电。雷击造成的设备损坏在硬件维护之中占了相当大的比例。大多数事故发生在损坏电子和电气设备之上。由于雷击造成系统运行中断,其间接经济损失难以估计。雷电和浪涌电压已成为电子时代的一大公害。安装合适的SHAB-F/3-420-30防雷装置已成为现代机房、网络中心和通信系统安全运行的必要措施。
SHAB-F/3-420-30系列浪涌SPD具有足够的短路耐受能力,且不低于电力系统的预期短路电流,得到了专家和用户的一致认可。
