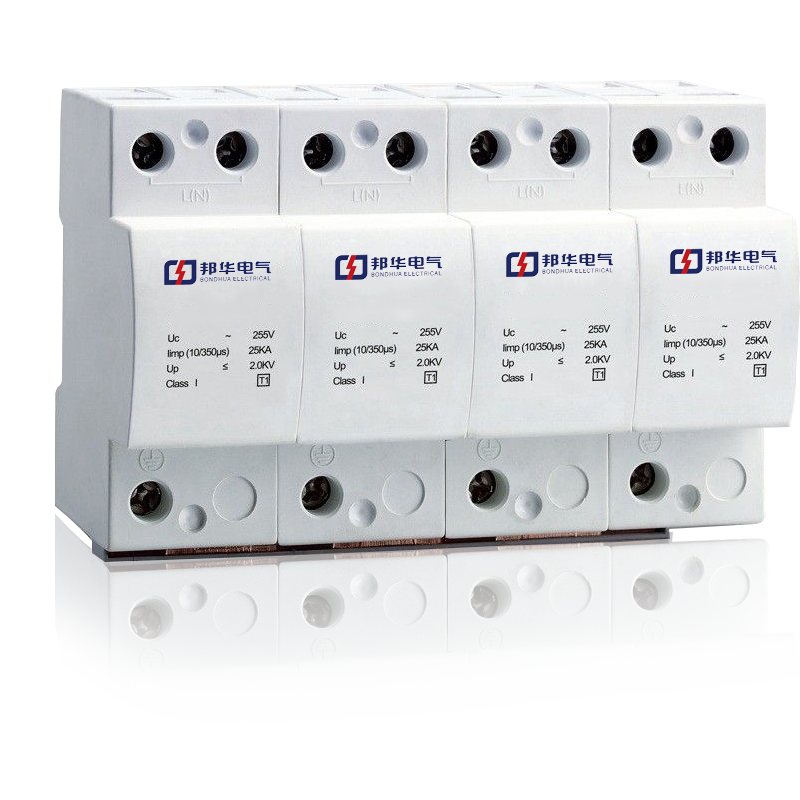

SPN S4100N、SPN S80N防雷器分级保护

浪涌防护器（SPD）按保护区域分为三级。

一级浪涌保护器SPN S80N可应用于建筑物之内的总配电柜，可对直击雷电流进行放电。

建筑物并联配电柜采用二级浪涌保护器，对原避雷器的电压和该区域的感应雷击进行保护。

第三级浪涌防护器（SPD）SPN S80N应用于重要设备的后端，是保护LEMP和通过二次防空装置的剩余雷电能量的最终手段。

品质浪涌型号如下

SPN S4100N、SPN S80N、SPN S100N、SPN S160N、SPN S480N

浪涌防护器（SPD）主要参数

1）最大持续工作电压（UC）：指SPD保护模式之下连续施加的最大均方根电压（RMS）或直流电压。它实际上是SPD的额定电压。

UC值与SPD产品的使用寿命和电压保护等级有关。如果UC值较高，可以延长产品的使用寿命，但残余压力也会相应增加，对保护对象不利。

2） 额定放电电流（in）：流过SPN S4100N浪涌保护器820μs电流波的峰值电流。

该参数可用于SPD II级试验，也可用于SPD I级和II级试验的预处理。在SPD的相关标准之中，规定了一系列In值。为了使某型号浪涌防护器的设计和制造达到一定的水平，选取串联之中相应的In值进行试验。试验合格之后，可确定SPD的in值为选定值。

3） II级试验的最大放电电流（IMAX）：流过SPN S4100N浪涌保护器的峰值电流820μs电流波。

该参数的定义与标称放电电流（in）相同，但SPD标准给出in和IMAX串联值，IMAX>在同一水平。某一SPD采用一定等级的in并通过测试，这并不保证SPD选择相同等级的IMAX通过测试。因此，虽然in和IMAX是820μs电流波的峰值，但试验之中使用的电流波峰值与通过电流的次数不同。

4） 冲击电流（IIMP）：指通过10350μs雷电电流波的能力，包括振幅电流ipeak和电荷量Q两个参数，该参数用于SPD I级试验。

5） 电压保护水平（up）：又称剩余电压，是指SPD动作之后，规定波形幅值的电流流过SPD时，SPD两端的电压。此参数用于保护被保护设备的冲击耐受电压。该值应低于被保护设备的冲击耐受电压。

SPN S4100N、SPN S80N防雷器酒店工程防雷系统方案

防雷措施包括隔离、等电位、箝位、均压、滤波、屏蔽、过电压和过流保护、接地等方法，消除设备周围的雷电过电压、过电流和雷电电磁脉冲，有效保护各类设备。主要采用气体放电管、放电间隙、高频二极管、变阻器、瞬态二极管、晶闸管、高低通滤波器等元件。根据不同的频率、功率、传输速率、阻抗、驻波、插入损耗、带宽、电压、电流等要求，SPD分为电源线、天馈线和信号线系列，安装在微电子设备的内部连接线之上，接地线接至系统的地线按共用接地的原则，以免引起潜在的反击。浪涌保护器SPN S4100N、SPN S80N只有在专业、设计合理、安装合格的情况之下，才能有效地防止雷击。因此，如果需要具体的SPN S4100N浪涌产品应用方案，可以联系本公司。
