浪涌保护BY-40E（H）防雷系统

浪涌防护器（SPD）BY-40H是电子设备防雷之中不可缺少的设备。过去常被称为“避雷器”或“过电压保护器”。BY-40H浪涌防护器（SPD）的作用是将电力线和信号传输线的瞬时过电压限制在设备或系统能承受的电压范围之内，或将强雷电电流排入地面，以保护被保护设备或系统不受冲击损坏。其基本原理是在暂态过电压（雷电波）瞬间（微秒或纳秒）将保护区之内所有被保护对象（设备、线路等）接入等电位系统，将电路之中的暂态过电压幅值限制在设备能承受的范围之内。该回路包括供电系统的有功线路和信号传输线路。

BY-40E、BY-40H防雷产业为我们的日常生产和生活安全做出了巨大贡献。经过多年的高速发展和优胜劣汰，逐步形成以质量取胜、以技术创新和技术进步引领行业发展的重要格局。

主要型号分布

BY-40E、BY-40H、BY-40G、BY-40C、BY-40D、BY-40

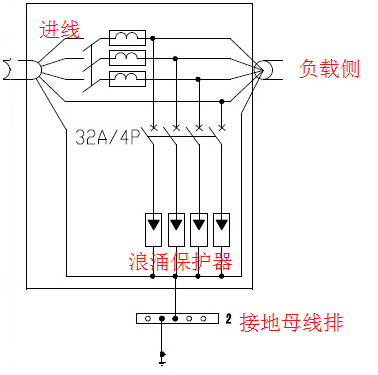

BY-系列浪涌SPD线路图

浪涌保护BY-40E（H）防雷系统一级保护

1级保护能释放直击雷电流或输电线路遭受雷击时传导的巨大能量。一级保护应为三相电压开关电源避雷器BY-40E、BY-40H，其雷电电流不应小于60kA，一般用于总配电。

其目的是防止浪涌电压从lpz0直接传导到lpz1，并将浪涌电压从数万到几十万伏限制在2500-3000v间。

在家用电力变压器低压侧安装的电源避雷器BY-40E作为一级保护时应采用三相电压开关电源防雷，其雷电电流不应小于60kA。本级电源避雷器应为大容量电源避雷器，连接在用户供电系统各相进线与接地间。一般要求该等级的避雷器每相最大冲击容量应大于100kA，所需的限制电压应小于1500V。

这些BY-40H模块式避雷器的设计目的是承受雷电和感应雷的大电流，吸引高能浪涌，将大量浪涌电流分流到地上。它们只提供有限电压（当冲击电流流过电源避雷器时，线路之上的最大电压称为限制电压）作为中级保护，因为一次防雷装置主要吸收较大的浪涌电流，不能完全保护供电系统之中的敏感电气设备。

一级电源防雷装置BY-40H可防护10350μs和100kA雷电波，达到IEC规定的最高防护标准。技术依据如下：雷电电流大于或等于100kA（10350μs）；残余电压不大于2.5KV；响应时间小于或等于100ns。
