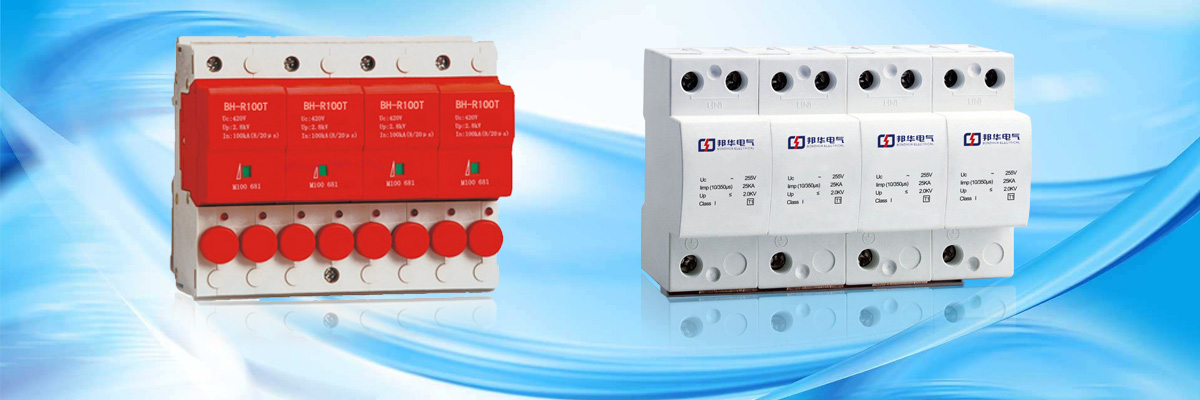

MYS5-75/15、MYS5-300/10过电压保护器设计要点

1）SPD设计说明：工程概况、建筑物防雷等级、设计依据、电子信息系统防雷等级MYS5-300/10、接地系统、电缆入户方式、接地电阻要求等。

2）SPD的安装位置、数量列出了电器箱、保护等级、数量、基本参数（额定放电电流in或冲击电流IIMP、最大工作电压UC、电压保护等级up）。

3） SPD在配电系统之中的连接形式

低压配电系统的接地系统有四种形式：it、TT、TN-S和TN-c-S，因此，SPD应根据低压配电系统的不同接地系统选择不同的接线方式。例如，当采用TN交流配电系统供电时，从建筑物总配电箱引出的配电线路需要TN-S接地系统。

防雷系统一级保护

1级保护能释放直击雷电流或输电线路遭受雷击时传导的巨大能量。一级保护应为三相电压开关电源避雷器，其雷电电流不应小于60kA，一般用于总配电。

其目的是防止浪涌电压从lpz0直接传导到lpz1，并将浪涌电压从数万到几十万伏限制在2500-3000v间。

在家用电力变压器低压侧安装的MYS5-300/10电源避雷器作为一级保护时应采用三相电压开关电源防雷，其雷电电流不应小于60kA。本级电源避雷器应为大容量电源避雷器，连接在用户供电系统各相进线与接地间。一般要求该等级的避雷器每相最大冲击容量应大于100kA，所需的限制电压应小于1500V。

这些电磁式避雷器的设计目的是承受雷电和感应雷的大电流，吸引高能浪涌，将大量浪涌电流分流到地上。它们只提供有限电压（当冲击电流流过电源避雷器时，线路之上的最大电压称为限制电压）作为中级保护，因为一次防雷装置主要吸收较大的浪涌电流，不能完全保护供电系统之中的敏感电气设备。

一级电源防雷装置MYS5-300/10可防护10350μs和100kA雷电波，达到IEC规定的最高防护标准。技术依据如下：雷电电流大于或等于100kA（10350μs）；残余电压不大于2.5KV；响应时间小于或等于100ns。

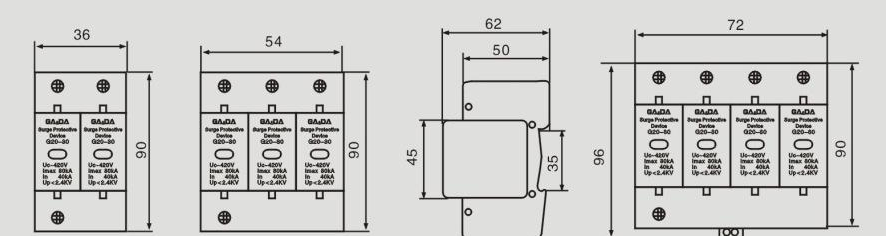

MYS5-系列浪涌SPD尺寸图参考

MYS5-75/15、MYS5-300/10过电压保护器相关型号

MYS5-75/15、MYS5-300/10、MYS5-420、MYS5-440、MYS5-75/5、MYS5-75/10、MYS5-115/10
