避雷器GFD1-C40/4P、GFD1-D20/4P

阅读次数:817     发布时间:2020-11-17

GFD1-C40/4P、GFD1-D20/4P

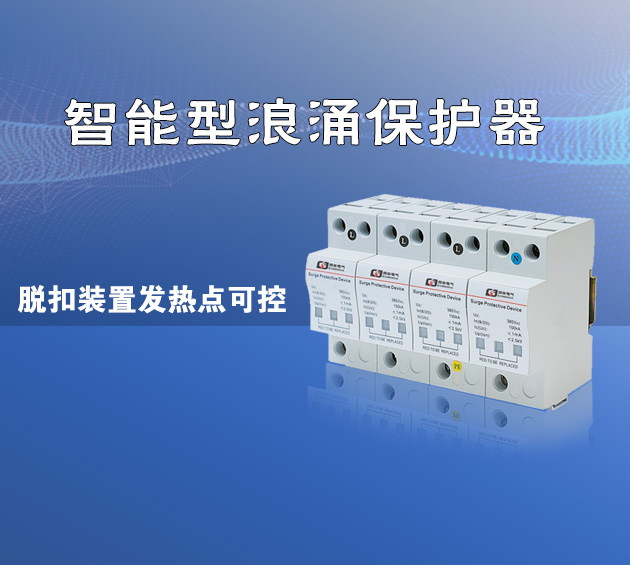

避雷器GFD1-C40/4P、GFD1-D20/4P雷电通流量大、持续工作电压高、响应时间快;GFD1-C40/4P、GFD1-D20/4P内置失效热脱扣装置和可视警示窗装置,使用更安全;欢迎来电询价!


浪涌的产生、表现及危害

以配电系统为例,浪涌可分为系统之外和系统之内两种类型。据统计,系统之外浪涌主要来自雷电等系统冲击,约占20%;系统之内浪涌主要来自外部用电负荷的冲击,约占80%。

涌浪类型及应采取的有效措施

系统之内涌浪为冲击性涌浪,这种类型的浪涌主要来自系统内部。它的特点是瞬时峰值非常高,可以在几微秒之内从几百伏上升到20000伏。针对这一现象,我们采用阈值抑制网络技术用以抑制超过正弦波峰值电压固定值的浪涌。GFD1-C40/4P保护电气设备,特别是对系统之外产生的高能冲击波的保护是一种有效而广泛的方案。

系统外部的浪涌是一种振荡浪涌,特点是在几微秒之内,浪涌从几百伏上升到6000伏。针对这一特点,采用了主动跟踪网络技术。浪涌抑制包络随正弦波的变化而变化,对内振荡浪涌最有效。它能快速检测到浪涌并将其限制在正弦波包络范围之内。


GFD1-系列浪涌SPD主要型号

GFD1-C40/4P、GFD1-D20/4P、GFD1-C40/3P、GFD1-D20/3P、GFD1-B60/4P、GFD1-B60/3P


20201117/5fb3301b8f67b.png

避雷器GFD1-C40/4P、GFD1-D20/4P浪涌保护方法

(1)并联GFD1-C40/4P浪涌保护器与电源线并联

最大持续工作电压:690VAC,1300VDC;L-PE和N-PE保护模式,适用于不同电网制式。

正常情况之下,防雷模块之中的变阻器处于高阻状态。当电网遭受雷击或开关操作过程之中发生暂态浪涌过电压时,GFD1-C40/4P避雷器将在纳秒时间之内响应,变阻器将处于低电阻状态,这将迅速将过电压限制在极低的幅度。

当线路之中存在长时间的连续脉冲或过电压时,变阻器的性能会发生一定程度的劣化和发热,使热释放机构跳闸,避免火灾,从而保护设备。

(2) 串联滤波式浪涌保护器GFD1-D20/4P串联在电源线之上,为贵重电子设备提供安全、清洁的电源。除了巨大的能量之外,雷电波还具有极高的电压和电流上升率。并联式浪涌保护器只能抑制雷电波的振幅,但不能改变其急剧上升的前沿。串联滤波电源浪涌保护器与电源线串联。

在过电压情况之下,Mov1和Mov2在纳米级时间之内响应,钳制过电压;同时,LC滤波器降低雷电波陡电压,电流提升率降低近1000倍,剩余电压降低5倍,从而保护敏感用户设备。

(3) 专用SPD后备保护器GFD1-D20/4P,有效解决SPD火灾隐患问题和防雷失效问题;

为了限制浪涌过电压,对高冲击电压水平的照明、电梯、空调、电机等电气设备具有较好的保护效果。
