HL1-B100/4P、HL1-B120/4P浪涌SPD——聚焦行业自律

浪涌防护器HL1-B100/4P适用于低压供电系统的精细保护。可根据不同的交直流电源选择不同的规格。由于终端设备与原浪涌保护器（SPD）距离较大，容易在线路之上产生振荡过电压或诱发其它过电压。对终端设备进行精细的电源浪涌保护，与HL1-B120/4P浪涌保护器相结合，具有更好的保护效果。

国务院下发文件取消防雷产品使用行政审批之后，HL1-B120/4P防雷产品一度出现全面放松管制的局面，防雷协会通过向社会和公众宣传本市行政区域之内HL1-B120/4P浪涌保护器“白名单”，充分发挥行业自律作用，规范市场秩序，对提高产品质量起到积极作用，促进防雷产品市场公平竞争和健康发展，保障公众防雷安全。

各级过电压保护器参数

如果spd1安装在建筑物的主配电室，则三个开关式SPD可以满足系统的要求。即使整个供电系统采用TN-S方式，且主配电室的N和PE为同一接地点，所以在我国配电室主配电柜内安装三只开关SPD，也能满足其工作的系统要求。N不能加到地上。

spd1选择的推荐参数如下：

最大连续工作电压UC=440V

最大放电电流：一般按规范要求或设计或参考标准要求计算

保护等级：up≤2.5KV

响应时间：TA≤100ns

（2）spd2

二次电源浪涌保护器HL1-B100/4P是应用最广泛的产品，雷电电磁脉冲会冲击lpz1地区的电力线路，由侵入引起的20KA超过雷电电流的情况并不多见，因此，作为限压浪涌保护器的第二级电涌保护器的额定入流定位在20～40ka。

spd2推荐技术参数如下：

最大持续工作电压：UC=260~320v

额定放电电流（820μs）in=20KA

最大放电电流（820μs）IMAX=40ka

保护等级：up≤1.5kV

响应时间：TA≤25ns

（3）spd3

第三次电平电源浪涌保护器HL1-B100/4P一般安装在重要设备的后端，所谓精细保护。

spd3的推荐技术参数如下：

最大连续工作电压UC=255v

额定放电电流（820μs）：in L→n 3KA n→PE 5ka

电压保护等级升：L→n≤1.25kv L→PE≤1.5kV

响应时间：TA≤25ns

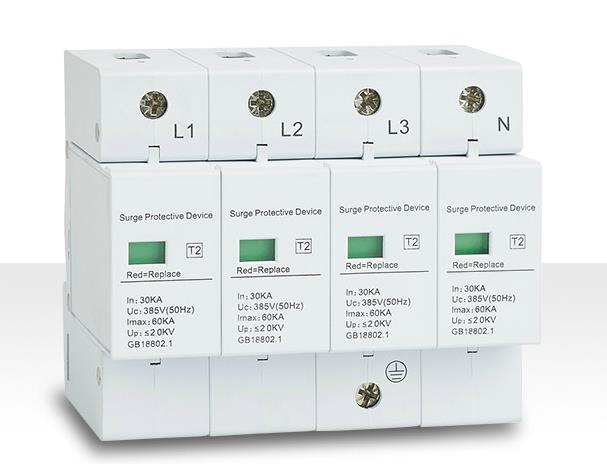

HL1-B100/4P、HL1-B120/4P浪涌SPD相关型号

HL1-B100/4P、HL1-B120/4P、HL1-B150/4P、HL1-B160/4P、HL1-B80/4P、HL1-B60/4P
