HL1-B100/4P电涌保护器（SPD）—— 三相电源防雷防护实力派

本文专属呈现HL1-B100/4P电涌保护器（SPD）核心信息，明确该型号规格参数、适用场景、采购注意事项及邦华电气供应优势，聚焦采购核心需求，方便采购人员快速查询、精准匹配，可直接对照参数询价、下单，适配各类电源线路防雷采购场景。

一、HL1-B100/4P电涌保护器（SPD）产品概述及描述：

HL1-B100/4P电涌保护器（SPD）是邦华电气主打电源类防雷产品，属于自带熔断型SPD，符合GB18802.1/IEC61643-1标准要求，专为交流50/60HZ、额定电压380V及以下的TT、TN-S、TN-C、IT等供电系统设计。该产品采用优质金属氧化物变阻器（MOV）核心元件，可快速导通分流，将窜入电源线路的瞬时过电压限制在设备承受范围内，有效泄放雷电流、抑制浪涌，同时集成熔断器，实现短路与严重过载双重保护，避免设备损坏及安全隐患。

HL1-B100/4P电涌保护器体积小巧、安装便捷，适配雷击区LPZ2-3区及过渡接口，可作为终端设备电源部分的优良防雷防护装置，稳定性强、使用寿命长，邦华电气全程严控生产工艺，确保每一台产品都符合国标标准、资质齐全。

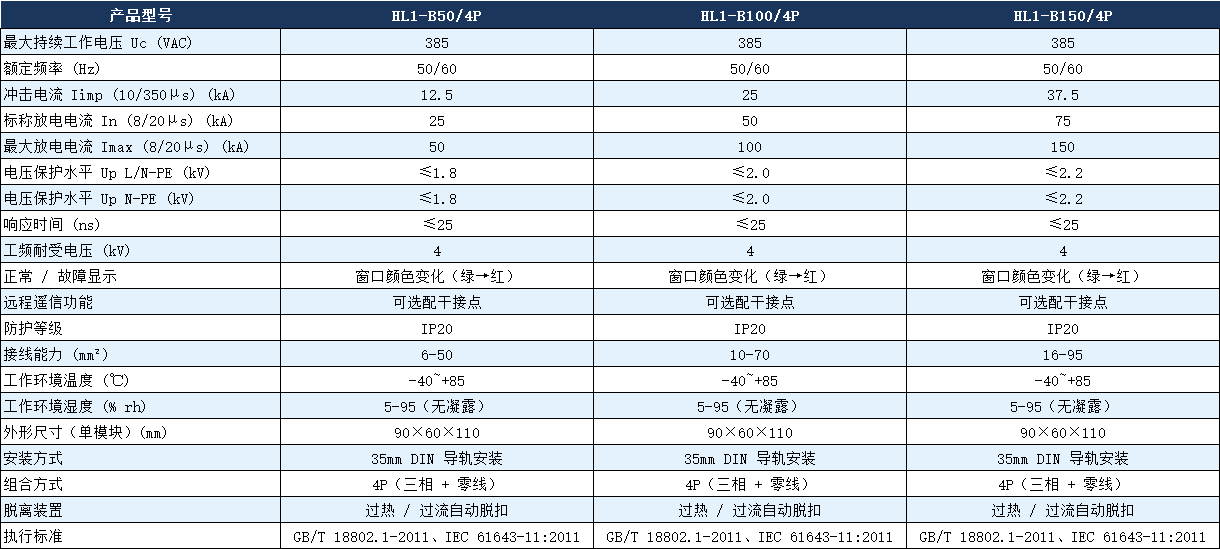

二、HL1-B100/4P电涌保护器核心参数表：

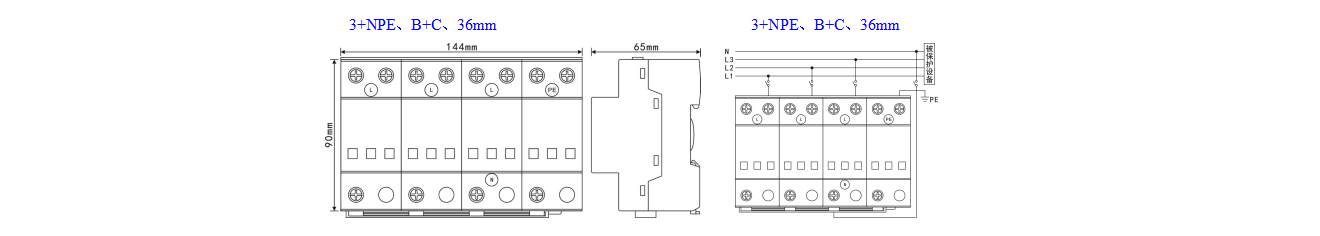

三、HL1-B100/4P电涌保护器尺寸图+接线图：

HL1-B100/4P电涌保护器（SPD）采用标准化导轨式设计，尺寸紧凑，适配各类配电柜体安装，具体尺寸如下（单位：mm），采购时可对照柜体空间核对适配性：

长×宽×高：100mm×65mm×35mm（误差±2mm）

安装孔距：50mm（适配35mm标准导轨，无需额外打孔，直接卡装即可）

备注：批量采购可联系邦华电气提供详细尺寸图纸（CAD格式），确保安装适配。

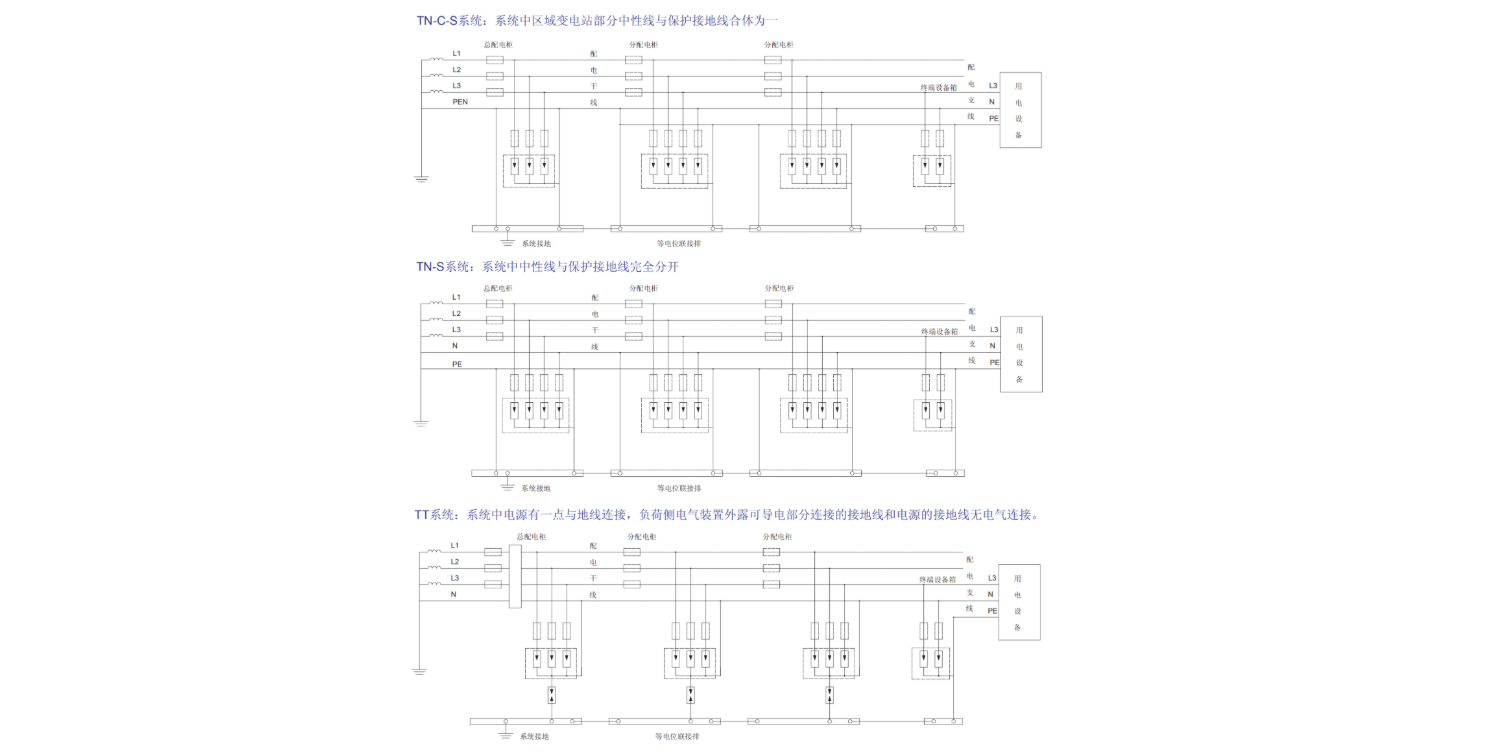

四、系统接线图：

HL1-B100/4P为4P三相四线制电涌保护器，适配TN-S供电系统（保护零线PE与工作零线N完全分离），接线简单、规范，采购后可直接对照接线，具体说明如下：

1. 接线原则：上端接电源输入（三相火线+零线），下端接接地端（PE），并联在电源线路中，连接线尽量缩短，避免引线感应电压过高；

2. 具体接线：上端L1、L2、L3接口分别接三相火线，N接口接工作零线；下端PE接口接地线，接地电阻需小于10Ω，确保浪涌电流快速泄放；

3. 接线材质：建议选用≥2.5mm²铜芯导线，接线处需压紧，避免接触不良导致发热；

4. 配套说明：批量采购可联系邦华电气提供电子版接线图及安装视频，复杂场景可提供技术对接指导。

五、HL1-B100/4P电涌保护器适用场景：

HL1-B100/4P电涌保护器（SPD）适配范围广泛，核心聚焦电源线路防雷，尤其适合对防雷等级要求较高的场景：

- 工业场景：工业车间配电柜体、生产线电源入口、工业控制系统、脉冲控制设备、测量系统防雷防护；

- 商用场景：办公楼、商场、酒店总电源防护，机房UPS电源入口、中央空调配电系统防雷；

- 其他场景：计算机机房、调制解调器设备电源防护，以及雷击频发区域的建筑电源总入口防雷，适配TT、TN-S、TN-C、IT等各类供电系统。

六、购买选型快速对应：

- 场景匹配：若采购需求为“三相四线电源线路防雷、需要熔断保护”，且适配380V供电系统，直接选用HL1-B100/4P即可，无需额外选型；

- 参数核对：采购核心核对3点——通流容量100kA、额定电压380V、4P三相四线制，与现场供电系统、防雷需求一致即可直接采购；

- 批量采购：HL1-B100/4P为邦华电气常规现货型号，批量采购可提供第三方检测报告、合格证、国标认证文件，完全适配招标采购需求。

七、常见疑问解答：

- 问：HL1-B100/4P电涌保护器（SPD）参数可定制吗？

答：支持批量参数定制（如通流容量、持续工作电压调整），常规型号现货供应，定制周期3-5个工作日；

- 问：采购后提供安装指导及售后保障吗？

答：免费提供电子版安装说明书、尺寸图、接线图，批量采购可安排邦华电气技术人员一对一对接指导；

- 问：HL1-B100/4P质保期多久，资质是否齐全？

答：所有产品质保2年，质保期内免费售后更换、维修；资质齐全，含国标认证、检测报告，可按需提供；

- 问：不同采购量价格有优惠吗？

答：支持批量询价，采购量越大优惠力度越大，可对接采购专员获取详细报价单及报价政策。

HL1-B100/4P电涌保护器（SPD）是邦华电气匠心打造的电源类防雷精品，符合国标标准、资质齐全、现货供应，自带熔断功能，防雷性能优越，适配各类工业、商用电源防雷采购场景。本文所有信息聚焦采购需求，无冗余内容，可直接对照参数询价、下单。如需补充详细参数、定制参数、获取尺寸图/接线图，或批量询价谈价，可直接联系采购对接专员，邦华电气以专业技术、优质服务，助力高效完成采购事宜。
