HY01-FB/100/4P浪涌保护器（SPD）—— 380V三相四线一级防雷防护优选

邦华电气是专注浪涌保护器研发、生产与销售的实力厂家，深耕行业多年，聚焦国内采购场景，主打高适配、高性价比、符合国家GB/T 18802系列标准及IEC 61643-11标准的浪涌保护器，拒绝冗余成本，让你以合理预算，购买到符合项目要求的优质HY01-FB/100/4P浪涌保护器。

一、HY01-FB/100/4P浪涌保护器产品介绍：

HY01-FB/100/4P浪涌保护器（SPD），是专为380V三相四线电路设计的一级（B级）防雷保护设备，核心用于吸收直击雷、感应雷产生的瞬时大电流，抑制电路中浪涌过电压，保护后端配电设备及精密仪器免受损坏。本品采用模块化设计，安装便捷，通流容量高达100kA，响应速度快、残压低，符合国家防雷规范及国际标准，适配多行业高压入口防护场景，是你购买一级浪涌保护器的优选单品，无需复杂选型，直接匹配高压进线柜、户外设备入口等核心防护场景。

本品采用智能自适应防护技术，内置高性能嵌入式微处理器，可实时监测电路电压变化，自动识别浪涌信号，快速启动泄放机制，响应时间≤25ns，比普通浪涌保护器响应速度快30%，同时低残压设计（Up≤2.5kV），可有效保护后端精密设备绝缘，避免过电压导致的设备故障，兼顾防护性能与设备保护需求。

HY01-FB/100/4P采用模块化结构设计，核心元器件独立封装，可单独更换，维护成本低，同时配备失效脱离装置，当产品因过热、击穿失效时，可自动从电网上脱离，避免故障扩大，搭配遥信端子（可选配），可实现远程监测、故障预警，适配无人值守场景，降低你的维护成本，提升防护可靠性。

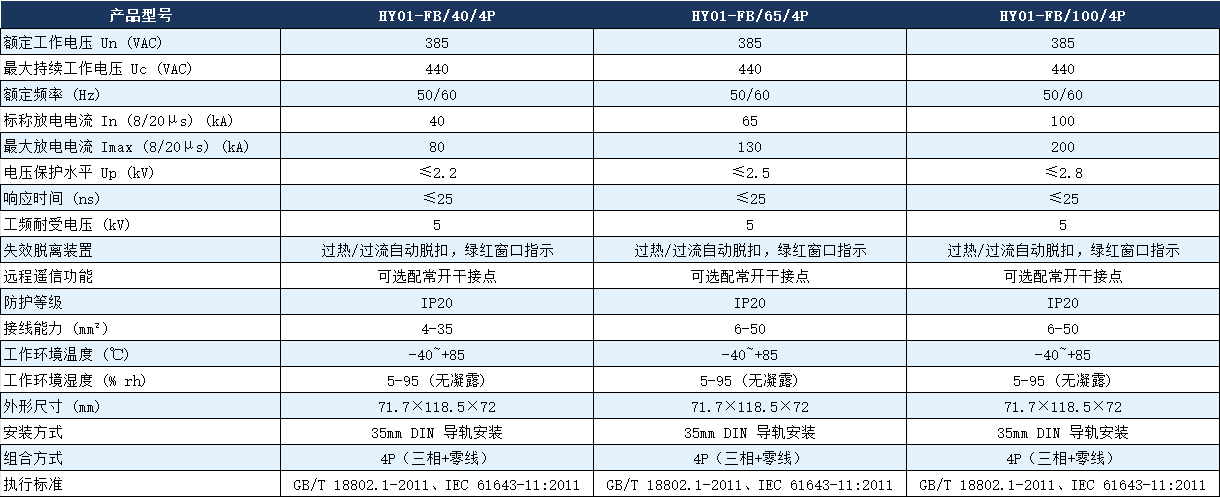

二、HY01-FB/100/4P浪涌保护器详细参数表：

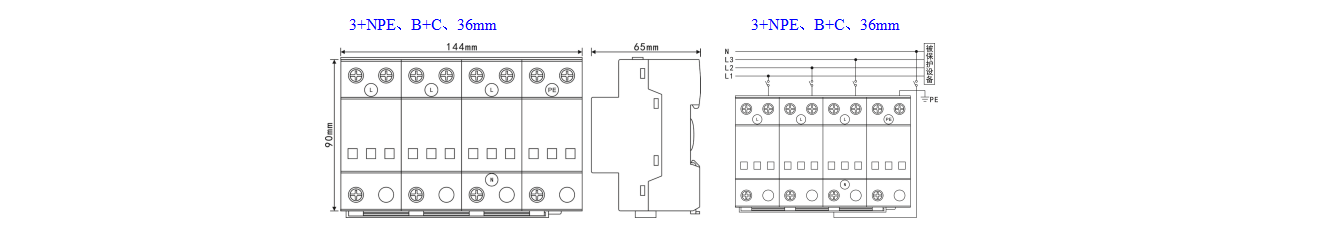

三、HY01-FB/100/4P浪涌保护器尺寸图+接线图：

接线原则：并联安装于电路进线端，遵循“上进下出”，接地可靠，确保浪涌电流快速泄放，具体接线方式如下，可直接对照安装，无需专业技术人员指导：

1. 输入端（上端）：L1、L2、L3分别接入380V三相火线，N接入零线；

2. 输出端（下端）：L1、L2、L3、N分别对应接入后端配电柜线路，连接至被保护设备；

3. 接地端（PE）：接入接地干线，接地电阻≤10Ω，确保浪涌电流快速导入大地，发挥防护作用；

4. 注意：接线时需确认相序正确，紧固接线端子，避免松动，安装后检查接线无误再通电使用。

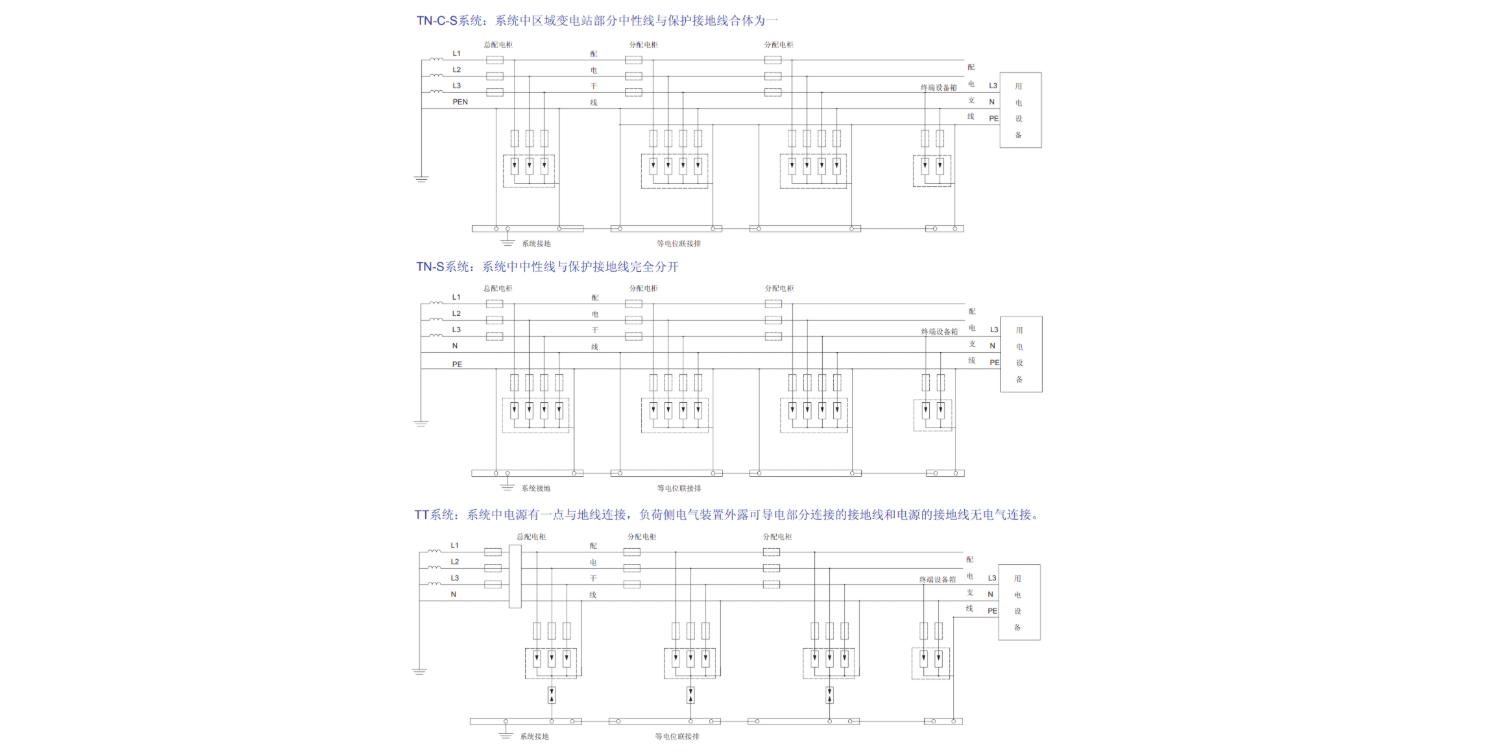

四、系统接线图：

五、HY01-FB/100/4P浪涌保护器应用场景：

1. 工业工厂（化工、冶金、汽车制造等）：适配工厂主进线柜，作为一级防雷保护，抵御户外直击雷、感应雷，保护车间配电柜、变频器、PLC控制柜等核心设备，减少设备停机时间，降低故障率，适配高风险工业场景需求，避免因浪涌导致的生产中断。

2. 新能源场景（光伏电站、风电场）：适配光伏汇流箱、逆变器入口、风电场箱变高压侧，户外IP20防护适配恶劣环境，有效吸收雷击浪涌，降低雷季故障率，减少发电量损失，保障新能源设备稳定运行，符合新能源项目防雷规范。

3. 商业写字楼/智能建筑：适配高层写字楼、商场主进线柜，作为一级防雷防护，搭配二级、三级浪涌保护器实现级联防护，保护电梯控制、中央空调、消防系统等核心设备，符合GB 50057防雷规范，减少保险理赔案例，保障建筑用电安全。

4. 医院/生命线工程：适配急诊楼、住院部总进线柜，一级防雷防护可有效抵御雷击浪涌，避免医疗设备因过电压损坏，保障手术室、ICU设备连续运行，避免手术中断，契合医疗行业高可靠性要求。

5. 其他场景：通信基站高压入口、轨道交通主配电、充电桩总进线等，均可直接选用本品，适配户外、室内多种工况，无需定制，直接安装使用，满足不同行业一级防雷防护需求。

六、HY01-FB/100/4P浪涌保护器优势：

1. 材质优势

- 外壳采用增强阻燃PBT塑料，耐高温、抗冲击、防阻燃，符合RoHS环保要求，无有害物质，适配工业恶劣环境，长期使用不老化、不变形，避免因外壳损坏导致内部元器件失效。

- 核心元器件采用优质氧化锌压敏电阻，通流能力强、残压低，过载不失效，使用寿命长，可稳定运行5年以上，减少更换频率，降低维护成本，避免因元器件质量问题导致防护失效。

- 接线端子采用紫铜材质，导电性能优良，接触电阻小，抗氧化、耐腐蚀，接线牢固，避免因接触不良产生发热、打火，保障电路安全，适配大电流传输需求。

2. 功能优势

- 大通流+低残压：100kA超大通流容量，可有效吸收直击雷、强感应雷产生的瞬时浪涌电流，Up≤2.5kV低残压设计，避免后端设备被残余电压损坏，防护更全面。

- 快速响应，无续流：响应时间≤25ns，瞬间泄放浪涌电流，无延迟、无续流，避免浪涌能量残留，保护设备不受二次冲击，契合一级防雷防护核心需求。

- 直观失效指示：绿色表示正常运行，红色表示产品失效，无需专业检测，肉眼即可判断状态，便于你日常巡检、及时更换，减少维护沟通成本。

- 标准化安装：35mm标准导轨安装，模块化设计，安装、拆卸便捷，无需改造配电柜，适配常规安装场景，节省安装时间和人工成本。

- 合规适配：符合GB/T 18802系列及IEC 61643-11标准，通过CQC、CE、TUV等权威认证，可提供完整检测报告、资质文件，满足你的项目验收需求，规避采购合规风险。

七、常见疑问解答：

1. 问：HY01-FB/100/4P适合哪种电压场景？可以用于单相电路吗？

答：本品专为380V三相四线电路设计，4P接线方式，适配三相火线+零线的供电系统，不适合单相220V电路；若你需要单相一级防护，可联系我们咨询适配型号，避免选型失误。

2. 问：本品的通流容量100kA，是否适合所有一级防护场景？

答：100kA通流容量适配绝大多数一级防护场景（如工厂、写字楼、新能源入口等），若你的场景属于强雷击高发区（如山区、户外空旷场地），可联系我们升级适配方案，确保防护效果，避免“适配不足”。

3. 问：产品质保多久？出现质量问题如何处理？

答：本品质保2年，质保期内出现非人为损坏的质量问题，24小时响应，免费上门检修或更换，同时提供终身技术咨询服务，帮你解决安装、维护中的所有疑问，减少售后沟通成本。

4. 问：产品是否有资质文件？能否满足项目验收？

答：本品通过CQC、CE、TUV等权威认证，符合GB/T 18802系列及IEC 61643-11标准，可提供完整的检测报告、资质证书，完全满足项目验收需求，避免你购买的产品因不合规无法通过验收。

5. 问：本品是否现货供应？批量采购有优惠吗？

答：HY01-FB/100/4P为常规爆款型号，现货供应，当天下单，48小时内发货，不耽误你的项目进度；批量采购可享受专属折扣，采购量越大，优惠力度越大，帮你控制购买成本。

你要的省心、靠谱、高性价比，HY01-FB/100/4P浪涌保护器全部满足！本品适配380V三相四线一级防雷防护，大通流、低残压、品质达标，现货速发、售后完善，无需复杂选型，直接下单即可适配多行业场景，帮你规避采购风险、降低采购成本、提升购买效率。选择HY01-FB/100/4P，让高压入口防雷防护更省心，让你的采购工作更高效，助力项目顺利推进！
