用途和适用范围

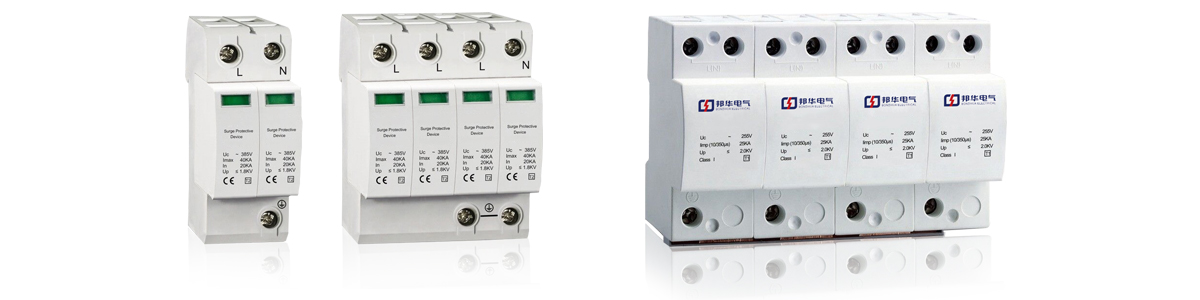

LS1电涌保护器(以下简称“保护器”)适用于交流50/60Hz.380V及以下的TN-S. TN-C. TN-C-S. TT. IT等供电 系统，对电网因雷击或浪涌过电压进行保护。

LS1- 40安装位置与应用

C级雷电流SPD保护，用于雷击时等电位连接 安装在LPZOB或LPZ1区与LPZ2区交界处 通常安装在楼层配电箱、计算机中心、电信机房、电 梯控制室、有线电视机房、楼宇自控室、保安监控中 心、消防中心、工业自控室、变频设备控制室、医院 手术室、监护室及装有电子医疗设备场所的配电箱内; 也可安装在六层以下住宅照明总配电箱内，分散型小 别墅应将SPD安装在住户配电箱内。

|失效脱高装置

保护器的模块上设有失效脱离装置，当保护器因过热、击穿 失效时，失效脱离装置能自动的将其从电网上脱离，同时给 出指示信号。保护器正常时标牌显示绿色、失效脱离后标牌 显示红色。

报警器

报警器由AC220V供电，保护器正常工作时指示灯为绿色、 常开触点闭合，常闭触点断开。声、光报警功能:当保护器 模块失效后，报警器将发出蜂鸣音，同时将正常运行时的绿 灯变成红灯。检修人员如按下停止按钮，蜂鸣音将暂时停止(但红灯将继续显示)，如果24小时后仍然没有消除故障，报 警器将再次发出蜂鸣音。

遇信触点

保护器可以制成带有遥信触点的品种，遥信触点是一个常 开触点，如果保护器的-个模块或者多个模块失效，触点 将闭合，送出故障信息。遥信触点颛定值: AC36V、 1A.

LS1-10安装位置与应用

■安装在LPZ1或LPZ2区与LPZ3区交界处。 适用于住户配电箱，计算机设备、信息设备、电子设备 及控制设备前或最近的插座箱内。

主要结构及工作原理

在三相四线制系统中,三条相线和一条零线对接地线之间 均接有保护器(见图1 ).在正常情况下保护器处于高电阻 状态,当电网因雷击或者其它原因出现浪涌过电压时,保护 器将立即在纳秒级时间内迅速导通,将浪涌过电压引入大地。 从而保护了电网，上的用电设备。当该浪涌电压通过保护器， 且消失后保护器重新变到高电阻状态,从而不影响电网的 正常运行。

安装

保护器采用标准的35mm轨道安装;

保护器采用2.5 ~ 35mm'的铜质导线联接,其接线方法有两种:

■从电源开关联线到保护器,再从保护器联线到负载端。这种方法适用于负载电流100A以下 的配电箱。使用导线截面应该按负载电流选用(见图3)。

■从电源开关联线到保护器,还从电源开关联线到负载端。这种方法适用于负载电流100A 以上的配电箱。联接到保护器的导线截面不受负载电流的影响。但长度不得过500mm 。

诎整、使用、维护

保护器按要求安装后不需要调整﹔

■只要保护器安装得当即可自动对电网进行保护; 运行中要定期检查模块标牌是否发红，同时观察培断器的 指示红灯是否发亮，及时更换失效元件.

订货须知

订货时应该标明型号、台数.

例如:LS1 - 40/4- 4204台

■发货时随产品包装箱有下列文件和配件: 产品合格证1份（每台产品）

使用说明书1份（每台产品）

装箱单1份〔每盒大包装箱）

| 用途和适用范围

LS2电涌保护器(以下简称“保护器" )适用于交流50/ 60HZ、380V及以下的TN-S. TN-C. TN-C-S、TT、IT等供 电系统，用在LPZ0A与LPZ1区或L PZ0B与L PZ1区的界面处 的等电位连接，对电网因雷击或浪涌过电压进行保护。保护器 还适用于与电压限制型SPD组成“3+1"组合，用于T T系统。 保护器不适用于逾期短路电流大于额定断开续流值的系统。

安装位置与应用

■B级雷电流保护器,用于雷击时等电位连接 n安装在L PZOA或LPZOB区与LPZ1区交界处■通常安装在进线低压主配电柜处-适用于架空进线;■由单极组合成各供电系统选型配置

■保护器采用标准的35mm轨道安装;

■保护器采用10~ 35mm2的恫质导线联接，接地线应采用

16mm以上的双色导线

主要结构及工作原理

保护器的工作原理见示意图，两个电极分别与L(或者N)和 PE线相联，两个电极之间形成-个电气间隙。电网在不超 过最大持续运行电压的情况下运行时，两个电极之间呈高阻 状态。如果电网因雷击或者操作过电压使两个电极之间的电 压超过点火电压时，间隙被击穿，通过弧光放电将过电压能 量释放。冲击波过后，电弧将被由分弧片和灭弧室组成的 灭弧系统熄灭，恢复到高阻状态。

LS3-2.5/150、LS3-4.0/320、LS3-6.0/420

用途和适用范围

LS3电涌保护器(以下简称“保护器" )适用于交流50/60Hz.220V单相供电系统，用在LPZ2 与LPZ3区的界面处的等电 位连接，对电网因雷击或浪涌过电压进行保护。

LS3电涌保护器的保护级别为D级，使用与安装的前提条 件是应该装有前级保护的电涌保护器,否则将因受到过量的 冲击电流而损坏。

最大持续工作电压: Uc 150V AC320V AC420V AC

测试级别:Ⅲ级

电压保护水平: Up < 800V < 1KV < 1.5KV

开路电压(1.2/50μS): Uoc 2.5kV 4.0kV 6.0kV

安装位置与应用

安装于LPZ2与LPZ3区交界处

n通常安装于计算机设备、信息设备、电子设备及控制设备 前或最近的插座箱内

220V设备的D级电涌保护器

保护器采用标准的35mm轨道安装;

保护器采用1 - 4mm'的铜质导线联接，导线长度不得超 过500mm;接地线采用4mm2双色导线，

利用随机接线头连接;
