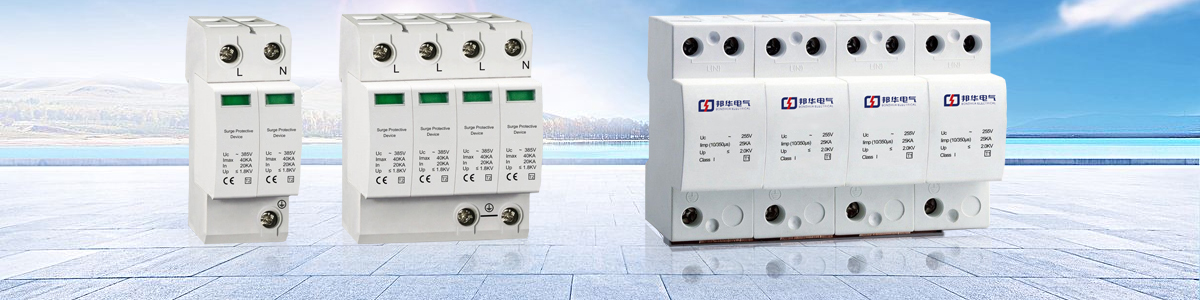

FTY-I25浪涌保护器

阅读次数:717     发布时间:2020-07-27


电涌保护器系列

浪涌保护器(电涌保护器)又称避雷器,简称(SPD)

适用于交流50/60HZ,额定电压至380V的供电系统通信系统中,对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护。


FTY电涌保护器

雷电形式

雷电灾害形式有直接雷、感应雷和球形雷,其中球形雷发生的几率很小,而理论界对它也没有统- -认识,因此,在此仅介绍直接 雷和感应雷两种。雷电直接击中线路并经过电器设备入地的雷击过电流称为直接雷。由雷闪电流产生的强大电磁场变化与导体感应出 的过电压过电形式的雷击称为感应雷。目前直接雷造成的灾害已明显减少。感应雷和雷电波侵入造成的危害却大大增加,强大的电磁 场产生的感应雷和脉冲电压能侵入室内的各种微电子设备轻则引起系统失灵重则导致系统或元器件损坏。

防雷措施

1)雷防护措施:

由避雷针、避雷带、避雷网等独立接闪器或由其组成的混合接闪器、引下线和接地系统构成保护被保护物并向大地引泄雷电流。2)等电位连接措施:

将不在安全距离以内的各类金属物体、电器设备与线路进行有效的直接或间接连接、并采用与此对应的等电位连接网络,以消除 雷电引起的破坏性电位差.

3)加装电涌保护器措施:

须有多级保护的概念,注重各级电涌保护器与被保护设备之间的配合问题,使各级保护充分发挥效能,将可能导入的线路过电压 和过电流降到设备能够承受的安全水平.

4)屏蔽措施:

须对建筑物、机房、线路及设备进行屏蔽,以减少雷电感应和电磁干扰。

5)规范布线措施:

通讯线、电力线之间要保持间距或穿金属管、布线要合理,以减小感应效应。

6)综合接地措施

除独立避雷接地系统外,将各类接地系统进行有效地连接,以防止地电位反击,在连接过程中,应注意各系统间的电磁兼容问题。

建筑物防雷区域的划分

LPZOA区:在本区内的各物体都可能遭到直接雷击和导走全部雷电流,电磁圾有衰减。

LPZOB区:在本区内使在所选防雷滚球半径对应的范围内,各物体不太可能遭到直接雷击。电磁场没有衰减。

LPZ1区:本区内各物体已不可能遭到直接雷的袭击,流经各导体的雷电电流比LPZ0B区更小,电磁场强度得到衰减,其衰减大小 取决于建筑物的屏蔽措施。门窗等是引入LEMP的“洞”。

LPZ2区:当需要进一步减少流入的雷电流和电磁场强度时 ,应增设后续防雷区,如带屏蔽的机房、设备金属外壳、机箱、机柜等; . 要根据被保护对象的环境要求选择这一-防雷区的条件。

4.2 SPD保护模式

SPD安装在线路中,有过电压或过电流出现时, SPD将对地导通,实现对地分流,从而达到间接等电位的目的。一般有对地法和N-PE 法两种保护模式。除TT系统SPD安装在剩余电流保护器的电源侧必须用N -PE法以外, -般均使用地法。

山产品介绍

FTY -口型电涌保护器( SPD )

FTY型SPD按GB 18802.1-2002 (IEC61643- 1)设计。其内部的核心元件(压敏电阻)采用优质的芯片,100%通过电压能力、电流能量以及 参数异常值的筛选。SPD冲击电流limp(10/350ms)最大通 流量可达100kA (8/20μS) , 承受过电压能力强,残压低,漏电流小。脱离机构灵 敏,响应速度快,确保安全可靠。

FTY型SPD主要安装在低压配电柜、电源柜、交流配电屏、动力配电箱、照明箱和一一些重要设备的电源进线段,用以保护用电设备免遭电 源线路侵入的雷击和操作产生的过电压(浪涌)所造成的损害。

FTY型SPD分为三级防雷保护。


FTY-I25系列电涌保护器

■适用范围.

FTY-I25电涌保护器适用于交流50/60Hz额定工作电压220V/380V的配电和 控制系统中,可用于架空线入户未经衰减的直接雷防护,该产品具有承受雷 电能量高、灭弧、断续流能力强等特点。

FTY-B80/ 100系列电涌保护器

■适用范围

FTY-B 80/100系列电涌保护器适用于交流50Hz/6OHz , 880V/420V供 电系统。可为建筑物进线的低压总配电系统提供第一级防雷(过电压)保 护。如各种建筑物的低压主配电柜、户外配电控制柜以及雷击风险较高的电 源一级防雷系统。最大放电电流1 00kA。

■特点

※B级保护

※残压低,漏电流小

※热脱扣/熔断功能,响应速度快

※- -体化结构,安装方便

※标准3 5mm导轨安装

※劣化/失效显示,绿色(正常)、红色(失效)

※可附加遥信报警装置


相关型号:FTY-B150/4P-385V、FTY-B100/4P-385V、FTY-B80/4P-385V、FTY-B60/4P-385V、FTY-C40/4P-385V、FTY-D200/4P-385V
