产品说明

    BYD-440-80浪涌保护器适用于交流50/60Hz、380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供电系统、用在LPZPALPZPB区与LPZ1区的界面处等电位连接，对电网因雷击或浪涌过电电压进行保护。其设计依据完全符合IEC61643-1、GB50057-94(2000年版)，它可泄放100KA雷击电流，通常安装在建筑物进线的低压主配电柜里，产品可选带有遥信触点功能。遥信触是一个常开触点、如果浪涌保护器的一个模块或多个模块失效，触点将闭合，送出故障信号实现远程监控。

产品特点

1、雷电冲击电流大，可达100KA/120KA/160/KA(8/20us)

2、可视告警指示器及遥信触点、声光报警功能

3、外壳用35mm电气导轨安装

4、响应时间小于25纳秒

5、外壳用高强度增强燃材料

与应用

-B级雷电流SPD保护，用于雷击时等电连接

-安装在LPZPALPZPB区与LPZ1区交界处

通常安装在进行低压主配电柜处

技术参数

产品说明

    BYD-385-40-4P浪涌保护器适用于交流50/60Hz、380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供电系统、可作为雷击时等电位连接、其设计依据完全符合IEC61643-1、GB50057-94(2000年版)，外壳设计安装在35mm电气导轨上，BY1-C内置失效脱离装置、当浪涌保护器因过热、击穿失效时，失效脱离装置能自动的将其从电|碉上脱离，同时可视警指示器由绿色变化成红色、并通过报警开关触点装置，实现远程监控功能，保护模块可在有工作电压的情况下更换。

产品特点

1、无需停电即可更换保护器单元

2、可承受40KA(8/20us)雷电流冲击

3、动作反应时间小于25ns

4、视窗口颜色表示保护器工作状态，绿色(正常)、红色(故障)

安装位置与应用

-C级雷电流SPD保护，用于雷电击时等电位连接

--安装在LPZPB或LPZ1区与LPZ2区交界处

-通常安装在楼层配电箱计算机中心，电信机房、电梯控制室、有线电视机房、楼宇自控室、保安监控中心、消防中心、工业自控室、变频设备控制室、医院手术室、监护室及装有电子医疗设备场所的配电箱内、也可安装在六层以下的住宅照明总配电箱内，分散型小别业应将SOD安装在住户配电箱内。

产品说明

    BYD-385-20-4P浪涌保护器适用于交流50/60Hz、380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供电系统、可作为雷击时等电位连接、其设计依据完全符合IEC61643-1、GB50057-94(2000年版)，外壳设计安装在35mm电气导轨上，BY1-C内置失效脱离装置、当浪涌保护器因过热、击穿失效时，失效脱离装置能自动的将其从电|碉上脱离，同时可视警指示器由绿色变化成红色、并通过报警开关触点装置，实现远程监控功能，保护模块可在有工作电压的情况下更换。

产品特点

1、无需停电即可更换保护器单元

2、可承受10KA(8/20us)雷电流冲击

3、动作反应时间小于25ns

4、视窗口颜色表示保护器工作状态，绿色(正常)、红色(故障)

安装位置与应用

-C级雷电流SPD保护，用于雷电击时等电位连接

-安装在LPZPB或LPZ1区与LPZ2区交界处

-通常安装在楼层配电箱计算机中心，电信机房、电梯控制室、有线电视机房、楼宇自控室、保安监控中心、消防中心、工业自控室、变频设备控制室、医院手术室、监护室及装有电子医疗设备场所的配电箱内、也可安装在六层以下的住宅照明总配电箱内，分散型小别业应将SOD安装在住户配电箱内。

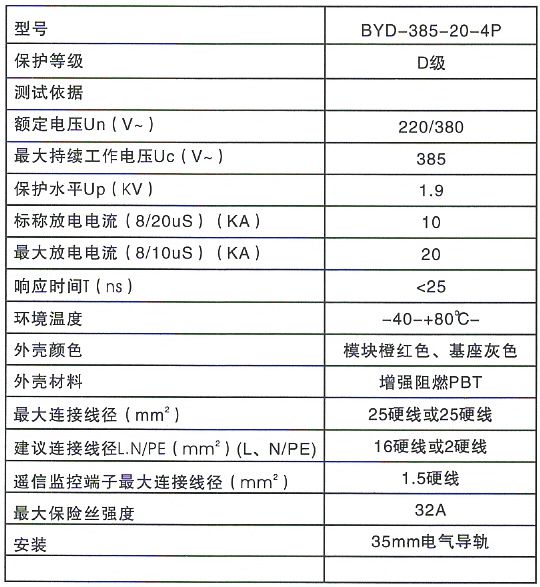

技术参数

注意事项

安装电源防雷器时须将PE端可靠接地。防雷器工作正常时透明窗为绿色，当窗口转为红色时，表示电源防雷器已失效，需及时更换新的产品

相关型号：

BYD-385/20/4P、BYD-385/40/4P、BYD-385/60/4P、BYD-385/80/4P、BYD-385/100/4P
