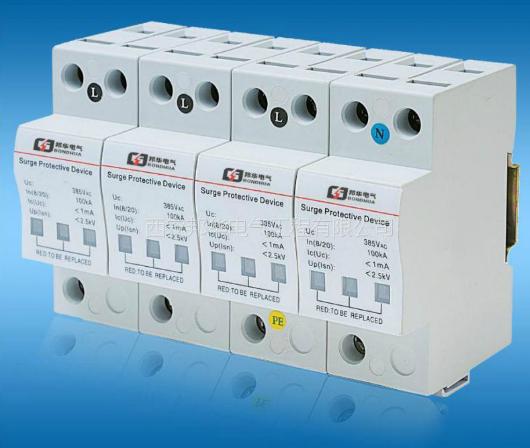

SDXDG55浪涌保护器

阅读次数:1273     发布时间:2020-07-29


产品介绍:

电涌保护器适用对间接雷电和直接雷电或其他瞬时过电压的电涌进行保护。这些产品被组装后连接到交流额定电压不超过1000V(有效值),50/ 60HZ或直流电压不超过1500V的电路和设备。其中1级产品(符合1级分类试验)用于从室外引来的线路上(在LPZ0区与LPZ1区分界处,一般为总配电箱,低压变压器进线柜)使系统或设备免遭雷电击中输配电线路或户外避雷器而引起的浪涌电流损害;2级产品(符合2级分类试验)用于室内线路(LPZ1区与LPZ2区分界处或以后雷电防护分界处,一般为楼层配电箱,电表箱或终端箱)防止由于间接雷击或开关操作引起的瞬态浪涌电压;3级产品(符合3级分类试验)适用于线路末端(一般为插座箱)的用电设备进一步保护,使其不受过电压损坏。



产品选型

变电所、超高层建筑、大型工厂、大型计算机中心、机场、火车枢纽站、五星级宾馆、大型港口等属于公共建筑物一栏, 其总配电柜安装第一级SPD (SDX DG53); 屋顶室外设备安装第一级SPD (SDX D654); 楼层配电柜等安装第二级SPD (SDX DG55) ; 终端箱安装第三级SDP(SDX D57);若有需要重点保护的设备其前可安装第三级SDP (SDX D58)。

四星级宾馆、10层以上的高层建筑或者住宿小区属于高层住宅一栏,其总配电柜安装第- - 级SPD(SDX DG53); 屋顶室外设 备安装SPD(SDX DG54); 楼层配电柜等安装第二级SPD(SDX DG55);终端安装第三级SPD(SDX D58) .

三星级以下宾馆、6层左右的住宅小区属于多层住宅-栏,其小区总配电电柜安装第一级SPD(SDX DG54);楼层配电柜等安 装第二级SPD(SDX D56);终端箱安装第三级SPD (SDX D58) 。



产品参数:

浪涌Imax:

20KA

40KA

60KA

80KA

100KA

200KA

A25

A50

选配熔断器

16A

16A

32A

32A

63A

63A

63A

63A

选配断路器

20A

25A

32A

40A

63A

80A

100A

100A

选择导线mm2

6

6

10

10

16

16

16

16

浪涌UC:

220V、385V、400V、420V、690V

275V、385V

浪涌Up:

1.2KV2.8KV

组合方式

1P、1P+N、2P、3P、3P+N、4P

响应时间

≤25ns(tA)


相关型号:

SDX G53

SDX G54

SDX G55

SDX G56

SDX G67

SDX G58
