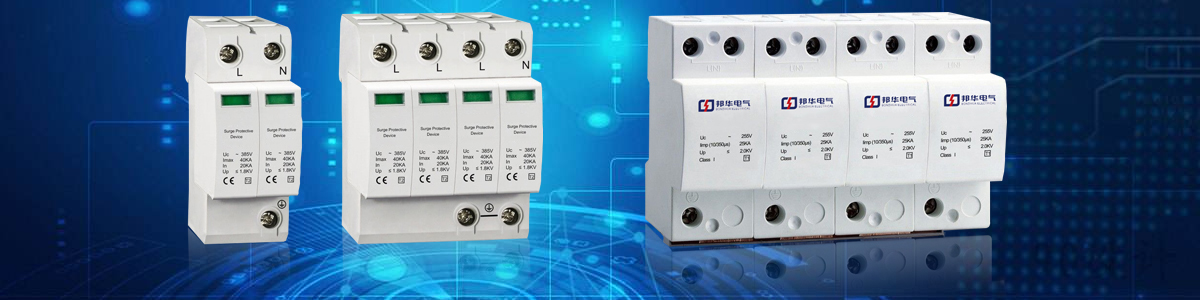

BTD1-80/385/4P 电源防雷器
阅读次数：780 发布时间：2020-07-29
适用范围
保护器安装在LPZOB或LPZ1区与LPZ2交接处.通常安装在楼层配电箱,计算机 控制中心、电信机房、电梯控制室、有线电视机、楼宇自控室、安保监控中心、消防 中,工业自控室、变频设备控制室、医院手术室、监护室及装有电子设备场所的配电 箱内,也安装在六层以下住宅照明总配线内,分散型小型别墅应将SPD安装在住户配 电箱内。
保护器的模块上设有失效脱离装置,当保护器因过热、击穿失效时,失效脱离装 置能自动地将其从电网上脱离,同时给出指示信号。保护器正常标牌显示绿色,失效脱 离后标识显示红色。
符合标准: IEC61643-1，GB18802-1
丨主要参数丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
丨浪涌尺寸丨
丨浪涌接线图丨
