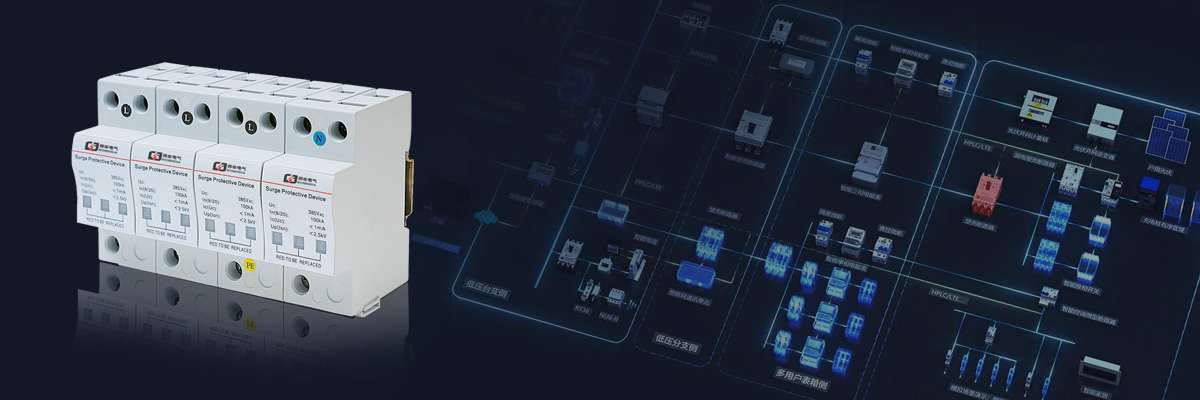

GBL-80/4浪涌保护器

阅读次数:1001     发布时间:2020-07-29


产品概述

GBL-80系列浪涌保护器(以”下简称SPD)适用于低压交流配电系统的IT. TT. TN-C. TN-S. TN-C-S, 等供电系统,对间接雷电和 直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1:1998- 02标准的第级浪涌保护器。B类浪涌保护器。 SPD具有共模(MC)和差模(MD)保护方式。

SPD符台GB18802.1EC61643-1。


主要结构

SPD为- -端口,防触电保护,户内式固定安装,电压限制型。

SPD内置脱离器。当SPD因过热、击穿失效时,脱离器能自动的将其电网上脱离,同时给出指示信

号。SPD正常工作时可视窗口显示绿色,失效脱离后显示红色。

1P+N, 2P+N, 3P+N的由1P, 2P,3P的SPD+NPE零地保护模块组成,应用于TT. TN-S等供

电系统。


安装

安装在LPZ0B或L PZ1区与LPZ2区交界处,采用35mm的标准导轨安装,连接铜质多股导线为2.5~35mm'。

SPD每极必须设置保护一-- -使用熔断器或小型断路器雷电流SPD保护, 用于SPD击穿后短路保护。

安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅、小区住户配电箱等。

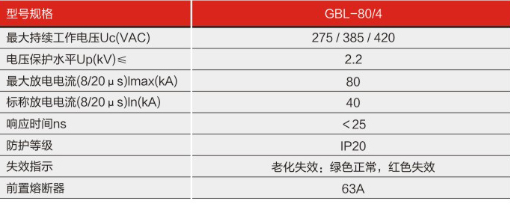

产品参数


相关型号

GBL-100/4

GBL-80/4

GBL-60/4

GBL-60/4P
