A-C-A100/B3 应急照明控制器

阅读次数:92     发布时间:2020-07-30

20200730/5f2233a787696.png

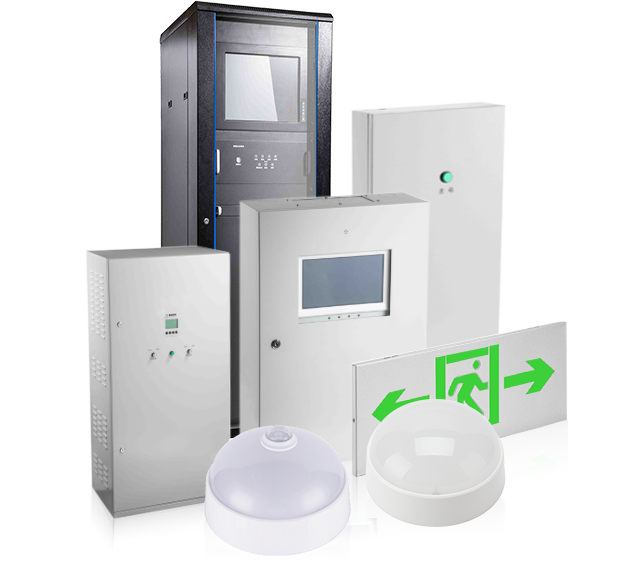

功能:

消防应急照明和疏散指示系统由控制器(主机)、集中电源(供电),分配电装置(分机)和灯具(疏散指示灯、应急照明灯)等几部分组成。该系统配合火灾报警控制器的使用,在危急时刻,能够快速针对风向、就近出口、火灾的走势、人群密度做出分析,给出安全的疏散路径指示,智能打开消防应急标志灯的指示方向以及应急照明灯,帮助建筑内的人群实时地选择逃生路线,指引安全逃生方向,保障群众的人身安全,为各商家担心的安全问题解决了后顾之忧。



应用范围:

适用于机场、轨道交通、隧道、客运枢纽、医院、学校、体育馆、展览馆、星级酒店、高端商业楼盘等场所。



订货范例:

具体型号:A-BLJC-2OEⅡ1W-A420

技术要求:安全出口、吊挂、双面显示

通讯协议:无

辅助电源:DC36V

20200730/5f2233ea1297b.png

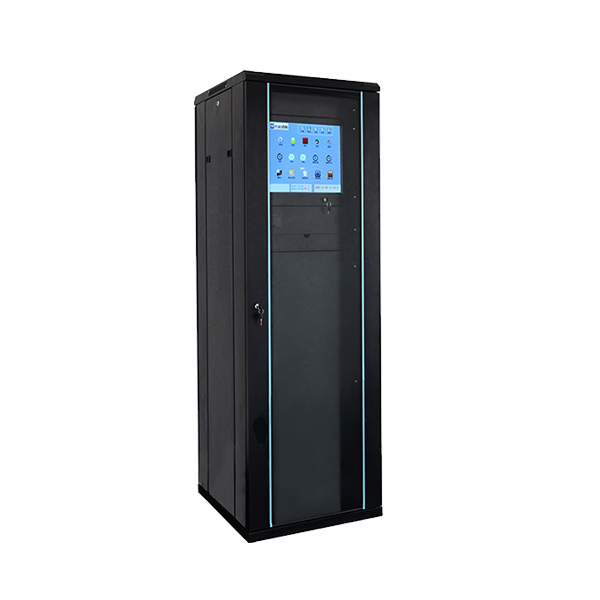

应急照明控制器:A-C-A100、A-C-A100/B3

      控制器通过总线网络实时监控各个终端,在险情发生时,自动将信息指令发布到每个终端,终端收到指令之后自动开始工作,如频闪、变向、开、灭灯等工作,实时指示最佳、最安全的疏散路线。

     控制器能根据火灾自动报警系统的数据进行智能算法分析,计算出逃生方案,再将指令发布到路线中涉及的每个灯具,灯具收到指令后开始工作,如频闪、变向、开、灭灯等动作,引导人员安全撤离。

类别

描述

输入电源

AC220V/50Hz,

备用电源

阀控密封式铅酸蓄电池,容量12V/12Ah,2节

应急时间

应急时间;切换时间

配置

工业PC板,2G内存,32G固态硬盘存储

显示操作

17寸液晶显示器,LED指示灯;

人机接口为鼠标键盘,按键;

打印机

热敏打印机

下行总线

4个CAN总线:连接分配电装置与集中电源

上行总线

1个CAN:预留,可用于连接火灾报警控制器或其他用途;
1个RS485:预留,可用于连接火灾报警控制器或其他用途;
1个RS232:预留,可用于连接火灾报警控制器或其他用途;
1个以太网口:预留,可用于连接火灾报警控制器或其他用途。

外壳材质

金属

防护等级

IP30

运行温度

0℃-45℃

 20200730/5f22340a7af1d.png

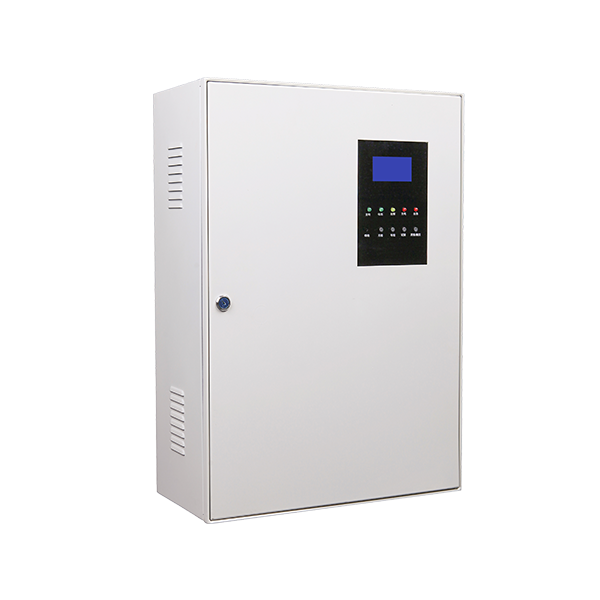

应急照明集中电源: A-D-0.3KVA-A200FP、A-D-0.5KVA-A200、A-D-0.5KVA-A200FP、A-D-0.65KVA-A200FP

当建筑物发生紧急情况时,应急电源可以 为消防标志灯、照明灯提供应急供电,保 证消防应急照明和疏散指示灯正常工作, 输出8回路。


UPS电源:K-D-1KVA-1、K-D-2KVA-1、K-D-5KVA-1、K-D-3KVA、K-D-8KVA

能够接受应急照明控制器的指令,井上传状 态信息。当主电失电或火灾时为应急照明分 配电装置和灯具提供AC220V电压备用电源。 集中电源均包含电池。

类别

描述

输入电源

AC220V/50Hz,

输出电源

DC36V,0.5kW

备用电源

阀控密封式铅酸蓄电池,容量12V/38Ah,4节

本机功耗

10W

应急时间

应急时间;切换时间

显示

点阵液晶显示,LED指示灯

操作方式

按键,开关操作

通讯总线

上行CAN

外壳材质

金属

防护等级

IP30

运行温度

-10℃-45℃

安装方式

壁挂

 20200730/5f223422dfe16.png

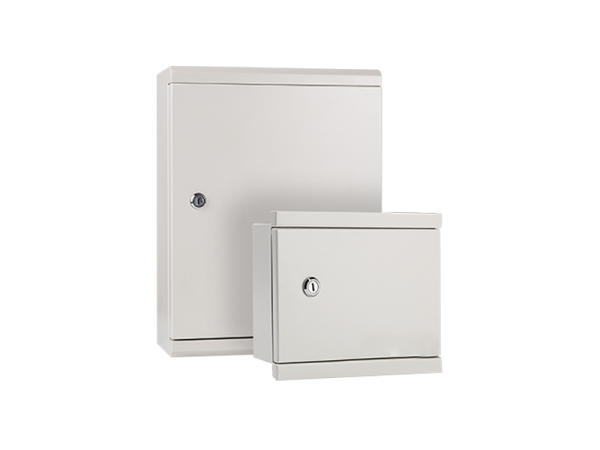

应急照明分配电装置:A-FP-A300、A-FP-A310 (36) 、A-FP A310(0.2/36)、A-FP-A310 (o.6/36)、A-FP- A3100.2/24) 、A-FP-A310(0. 6/24)

接收消防应急照明标志灯具与消防应 急照明指示灯具的信息,井上传给应 急照明控制器。该设备的通讯为 DC36V二总线,设备容量为500W,与 A-D-*KVA系列集中电源配合使用。

类别

描述

输入电源

DC36V,0.5kW

输出电源

回路输出电压DC36V,电流≤2A

通讯回路

5回路

本机功耗

10W

应急时间

应急时间;切换时间

显示

LED指示(主电、应急、故障)

通讯总线

上行CAN/下行ABUS

外壳材质

金属

防护等级

IP30

运行温度

-10℃-45℃

安装方式

壁挂
