GP-C-605智能照明疏散系统控制器

阅读次数:65     发布时间:2020-07-31

疏散系统 (2).jpg


20200731/5f23ce85db735.png

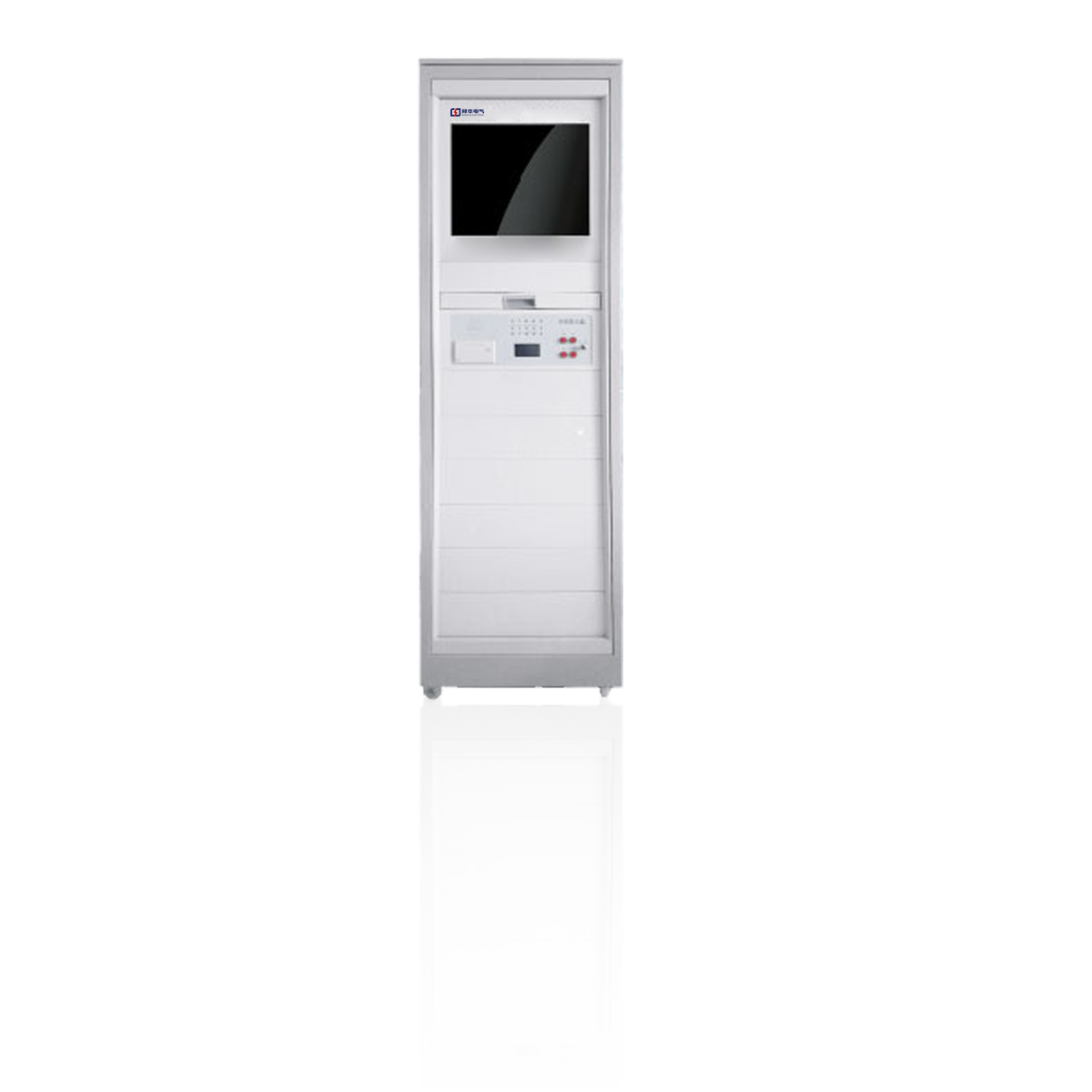

应急照明控制器(GP-C-605)

功能特点:

软件基于Windows视窗和MapInfo技术,操作直观、方便、快捷。

硬件基于工业控制计算机,可靠性高、稳定性好。

基于自适应智能算法,选取最佳逃生路径。

独立开发的系统管理软件,具有强大的日常管理功能,使操作人员可通过系统管理软件对系统设备进行控制。

内置一个回路可连接100台分配电装置,通过分配电装备监控容量可达7000点。

强大的组网功能,最多16台主机联网。

具有光纤通讯功能,可远距离监控系统中的分布电源。

可通过连接网络,设置专用电源数量。

配备19英寸LCD大屏幕液晶显示器。

具有图形编辑器功能,方便安装调试。

配备微型汉字打印机,可打印系统运行时发生的各种火警、故障及应急信息。

黑匣子记录功能,能自动储存100000条以上系统的各种信息。

具有标准RS232/RS485串行接口,可接收火灾报警的位置信息。


技术参数:

额定电源电压:AC220V %;

额定工作频率:50Hz;

输入功率:200W;

输出电压:DC24V;

主电功耗:40W;

通信接口:RS232/RS485接口18个,可连接FAS/BAS/CRT,10/100M以太网接口1个;

回路数:1~100个(用RS485分配器扩展);

每回路负载:1~70个;

主机容量:最大7000点;

组网能力:最多16台主机联网;

应急时间:≥90min;

充电时间:<24h;

打印方式:全中文微型打印机;

尺寸:555mm×550mm×1800mm;

外壳防护等级:IP30;


使用环境:

湿度:≤95%(40℃);

温度:0℃~55℃;

执行标准:GB 17945-2010。


20200731/5f23cedc02b9d.png

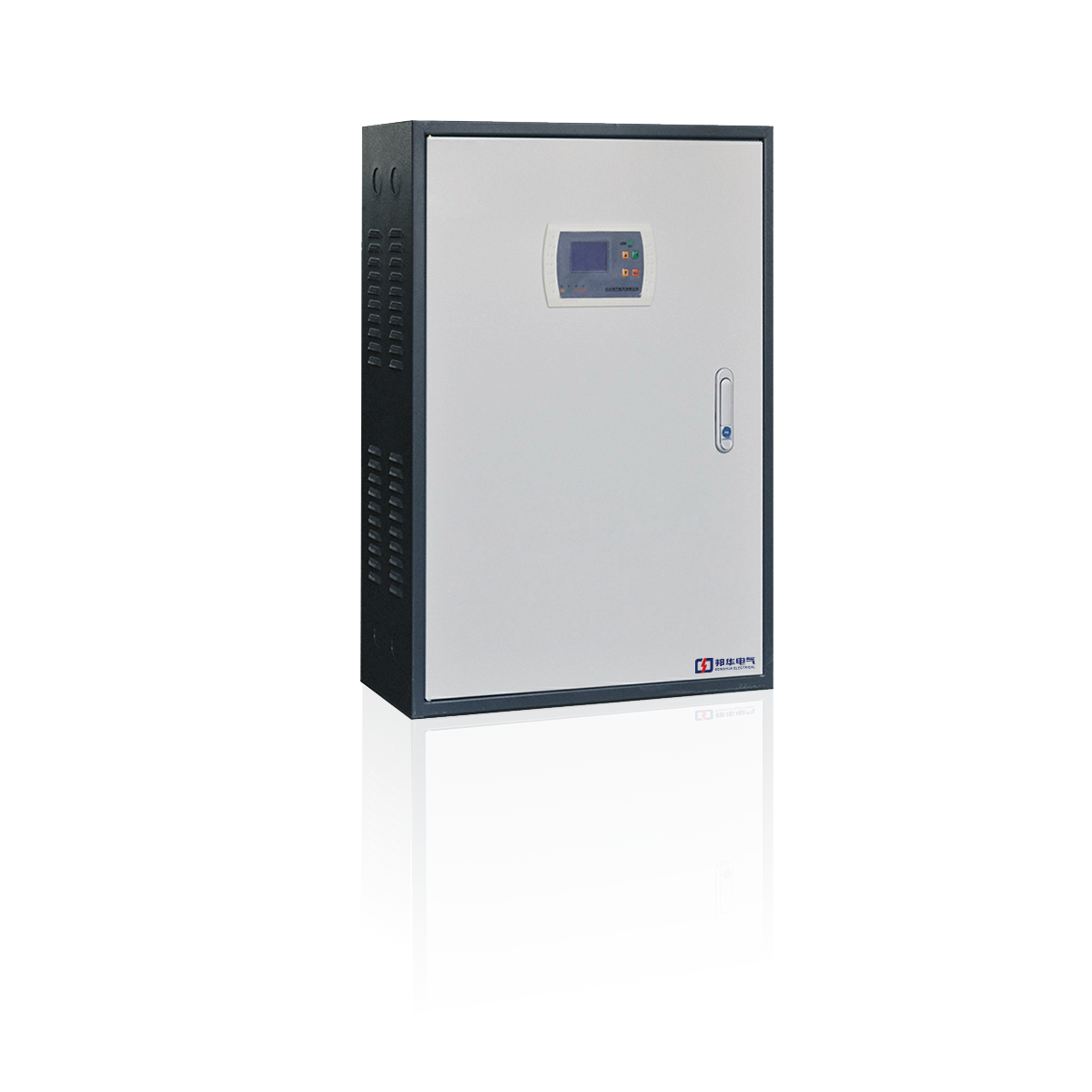

应急照明集中电源(GP-D-0.2KVA-616)

功能特点:

分布电源是本系统的辅助供电和通讯设备,应用于大型建筑,长距离隧道等场所;

可监控自身工作状态(主电工作、备电工作、主电故障、备电故障);

可显示输入、输出电压,输出电流,电池电压;

与系统主机通讯,将自身工作状态上传至主机,实现主机对分布电源的监控。


技术参数:

负载功率:≤240W;

通讯接口:RS485;

外形尺寸:500.0mm×282.5mm×750.0mm;

额定电源电压:AC220V %;

额定工作频率:50Hz;

主电功耗:18W;

输出电压:DC24V;

输出功率:200W;

应急时间:应急时间≥90Min;

充电时间:<24H;

外壳防护等级:IP30;

安装方式:壁挂式;


使用环境:

温度:0℃~55℃;

湿度:≤95%(40℃);

执行标准:GB 17945-2010。


20200731/5f23cefdb7f5d.png

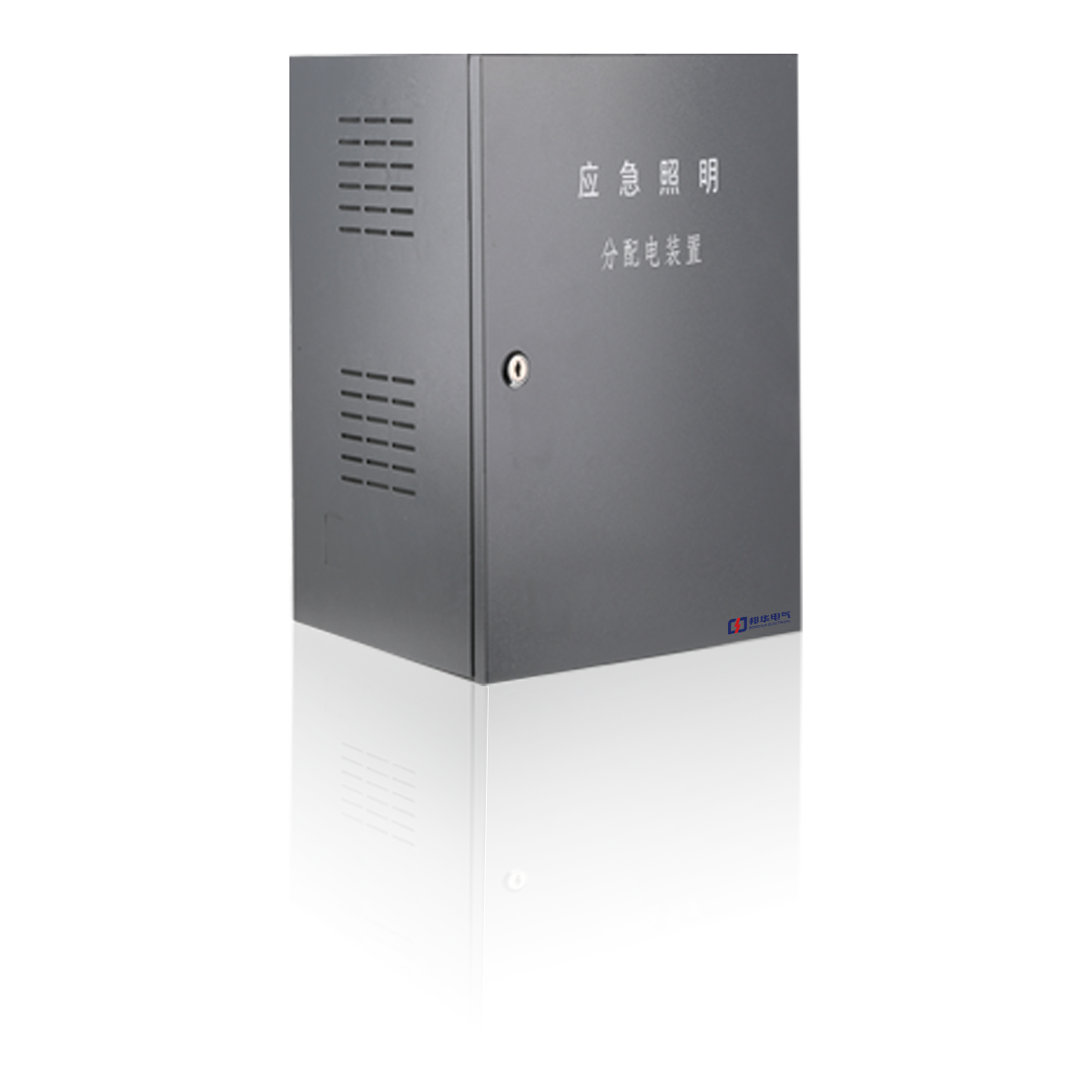

应急照明分配电装置(GP-FP-617)

功能特点:

能完成主电工作状态到应急工作状态的转换;

在应急工作状态、额定负载条件下,输出电压不应低于额定工作电压的85%;

在应急工作状态、空载条件下输出电压不应高于额定工作电压的110%;

当应急照明分配电装置的任一配电输出支路不能完成主电工作状态到应急工作状态的转换时,能发出故障声、光信号,并保持至故障排除。


技术参数:

输入电源:直流24V ± 5%;

应急输出:直流24V ± 5%;

额定电源电压:DC24V;

输出电压:DC24V;

主电功耗:5W;

输出功率:200W;

应急转换控制电压:直流24V ± 5%;

应急工作时间::≥90min;

外形尺寸: 350.0mm×117.5mm×480.0mm;

重 量:5kg;

外壳防护等级:IP30;

执行标准:GB17945-2010。


使用环境:

温度:0℃~55℃;

湿度:≤ 95%(40℃)
