WD-C-32N智能疏散照明系统控制器

阅读次数:651     发布时间:2020-07-31

20200731/5f23d95905a93.jpg


20200731/5f23d9c172429.png

概述

       为满足智能建筑控制系统和消防系统智能化的需要,根据国标GB17945-2010《消防应急照明和疏散指示系统》和欧标EN62034-2006《电池供电的应急逃生照明灯的自动测试系统》等标准要求,同时借鉴国外先进消防技术而进行自主研发的c-bus集中电源集中控制型智能消防应急照明和疏散指示系统,它融合了电力电子技术、计算机控制技术、网络通信技术,以安全、快速、科学、合理的原则,将传统持续静态疏散指示逃生转变为动态安全疏散引导逃生方式,与消防火灾自动报警系统联动,以取得最快最佳的疏散路径。无论从先进性、安全性、可靠性还是低碳环保性都是较为理想的设计,必将得到大规模推广应用。


应用

        广泛的适用性

 系统可广泛用于酒店、医院、大型商场、超市、高层办公楼、影剧院、博物馆、会展中心、体育场馆、机场、火车站、地铁等人群密集的公共场所或其它大型建筑物内,作为应急照明和疏散指示所必需的消防产品。

       先进的控制技术

系统采用先进的分布式智能控制技术,CAN二总线通信方式,将控制器主机、集中电源、应急照明分配电装置及其控制的各个应急照明灯、疏散标志灯的控制单元组成分布式智能控制网络系统,对系统网络(供电、通讯)、集中电源、分配电装置及终端应急灯具开路、短路、运行状态进行实时监测与控制,控制灯的点亮、频闪、熄灭、方向指示。

      智能化疏散指示

系统根据自动火灾报警系统FAS、BAS联动信号及火灾位置情况,计算机会自动生成选择一条最佳疏散逃生线路,同时标志灯会按最佳疏散路线自动调向指示。

      安全工作电压

系统中应急照明灯、疏散标志灯采用DC24V安全电压供电,灯内不带电池,避免了人身意外触电事故,使用安全可靠。

       低碳节能环保

系统中应急照明灯采用LED光源,既节能又减少因集中电源大量使用铅酸蓄电池时环境的污染。

       管理与维护成本低

集中电源供电,集中设备及灯具的控制型设计,管理维护人员容易发现设备电池、灯具或供电、通讯线路故障,大大减少繁琐工作,管理维护轻松方便,而且减少维护成本。强大的监控管理能力系统单主机最多可监控256台设备、8192点,扩容后可达16384点。

       友好的人机界面

c-bus系统主机采用人机交互图形操作界面,具有建筑平面的显示和编辑功能,可使管理操作人员清晰准确掌握建筑平面图上智能应急灯具的分布情况、工作状态,可以通过图形操作界面,对灯具进行状态查询、修改、调整疏散方案,着火时计算机机会自动生成最佳疏散路径,以图形显示火灾发生部位及安全疏散路线。

      可靠的消防联动功能

系统接到消防联动信号,全系统灯就亮,系统会自动生成最佳疏散预案,并控制疏散标志灯方向引导疏散。c-bus智能消防应急照明和疏散指示系统由应急照明控制器、应急照明集中电源、应急照明分配电装置和消防应急灯具及相关附件组成。

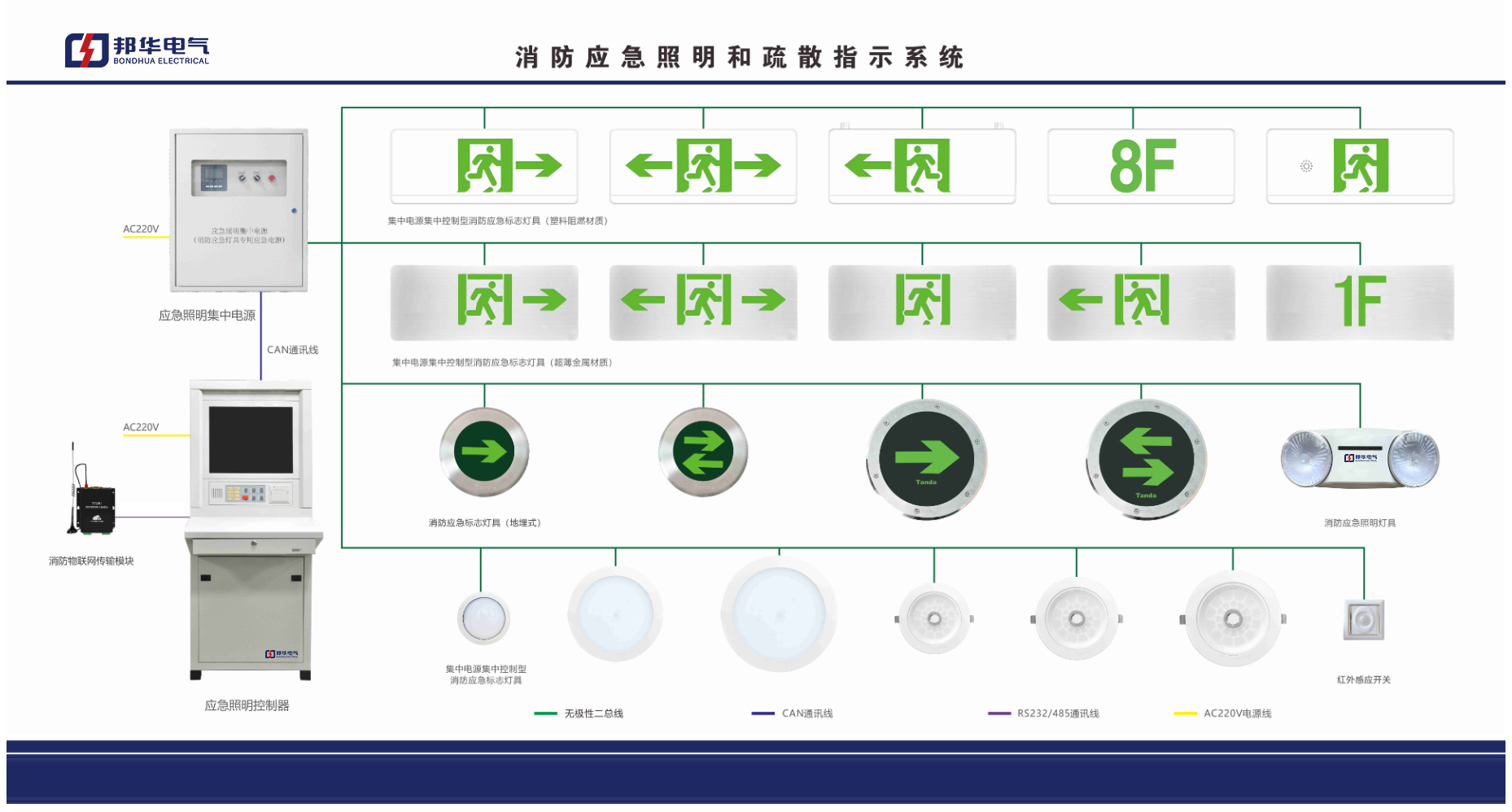

c-bus系统工作原理

       c-bus系统由控制器主机透过CAN总线将应急照明集中电源、各个应急照明分配电装置的通讯模块及其所控制的各个分散的应急照明灯和标志灯采集电路和通讯单元连接起来,构成分布式网络控制系统,同时每个灯都有一个控制芯片,并具有独立的地址码,经过编程的各个灯既可进行自检,又可根据控制器主机要求发送结果和接收控制指令信息,一旦发生故障,控制器报警并记录故障类型(供电、线路、光源故障)、发生部位、发生时间,直到解除故障自动恢复工作状态,从而实现对区域内灯具进行实时监测与控制。能接收消防火灾自动报警系统信号或联动控制信号、也可以手动控制方式转入应急工作状态,还可通过互联网实现各区域各主机间通讯,也可实现远程监控。

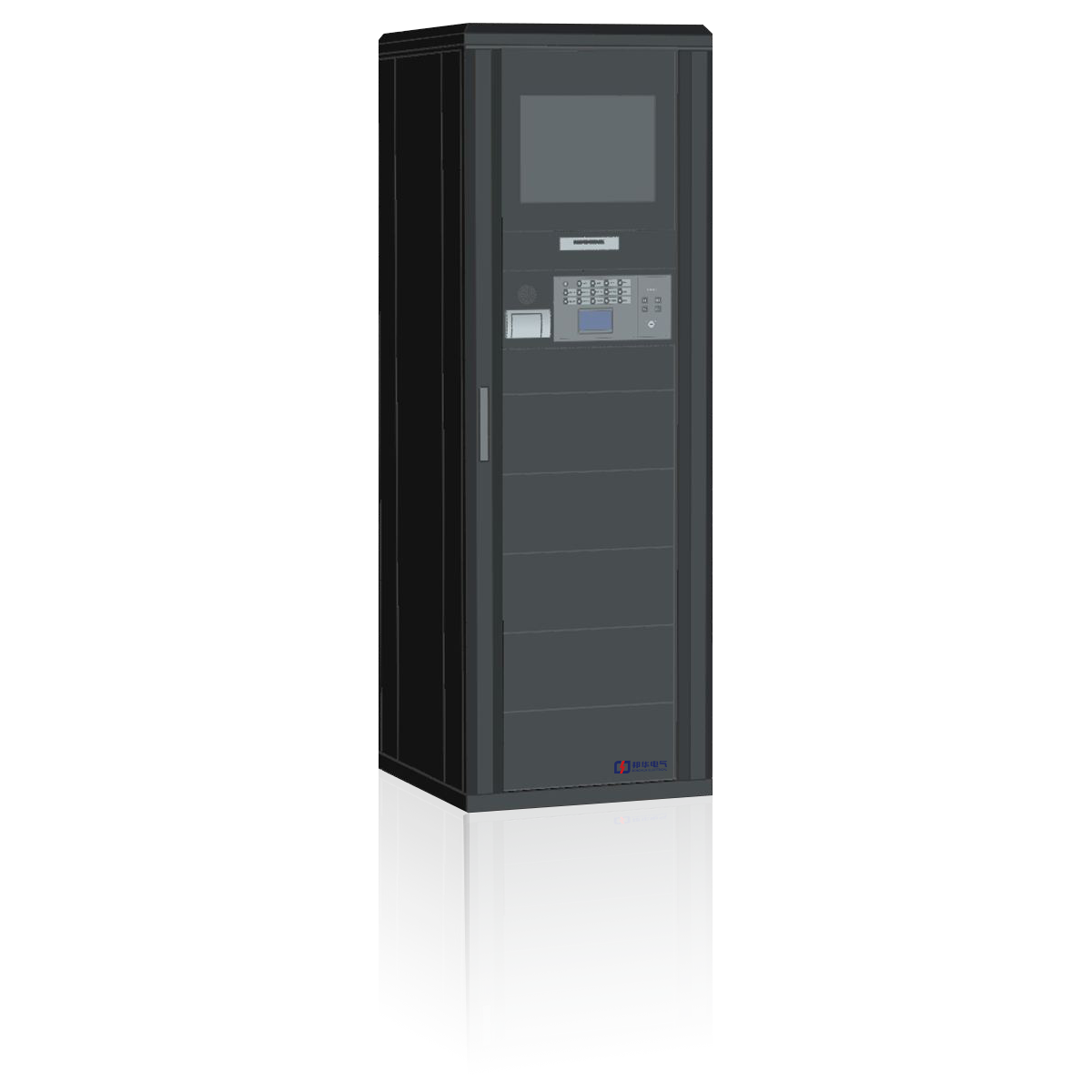

20200731/5f23d97c9cd82.pngWD-C-32N控制器主机

产品说明

        控制器主机由控制器、通讯模块、计算机及消防联动模块等组成,能控制并显示集中控制型消防应急灯具、应急照明集中电源、应急照明分配电装置及相关附件的工作状态。一般安装在消防控制室。


主要功能及特点

●   控制器主机控制并显示与其相连的所有消防应急灯具的工作状态及应急启动时间。

●   控制器主机与其相连的各路灯具的光源开路、短路、电池开路、短路或主机欠压时,会发出声光故障报警信号,并指示记录部位。

●   控制器能对系统的集中电源、应急照明分配电装置、灯具及供电、通讯功能的开路、短路等故障会声光报警,并记录。

●   可编程设定或手动设定系统开机/关机状态管理。

●   可设定自动年、月、日检功能或指定时间对系统动态功能进行测试,给出故障报警记录;可设定自动或指定时间对集中电源应急转换功能及电池放电持续时间进行测试,给出报告并自动复位。

●   能自动存储多达10000条以上的系统运行信息,并可选择打印功能。

●   预设疏散软件方案,关闭着火位置出口标志灯,根据预设方案对指向标志灯自动调向指示,引导安全疏散;可预设或手动对标志灯进行强制频闪、流动控制。

●   控制器具有与FAS、BAS消防联动或手动转应急功能,在计算机上以图形显示火灾部位,指向标志灯会按最佳疏散路线自动调向指示,自动生成最佳疏散预案。


20200731/5f23d9decace2.png

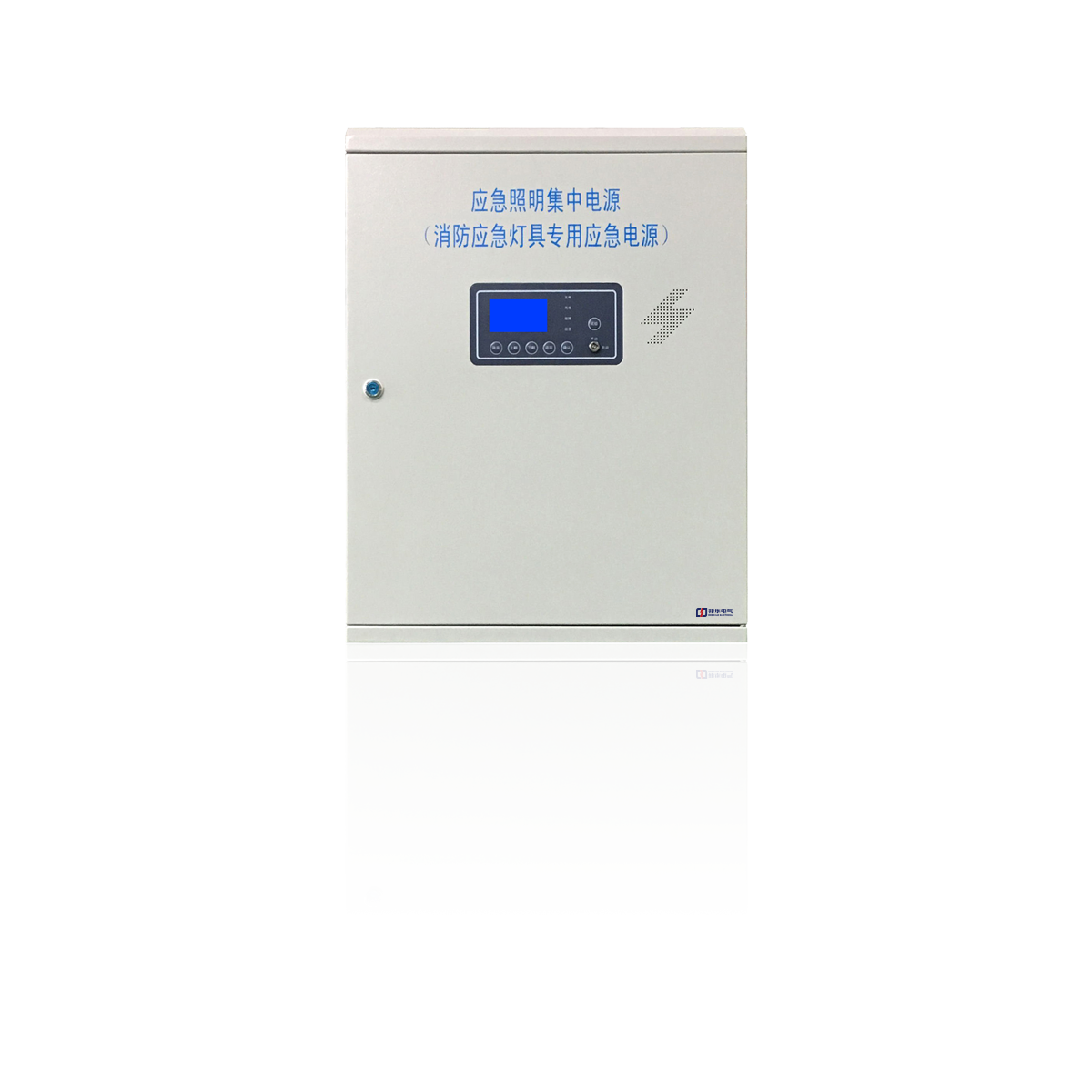

WD-DL系列应急照明集中电源(EPS)

产品介绍

        应急照明集中电源是为各个防火分区应急照明分配电装置提供应急照明和疏散指示备用电源。可用于医院、商场、机场、地铁、火车站、会展中心,体育场馆、酒店或大型公共建筑等场所,一般设置在配电间、竖井内,或与控制器主机做成一体柜,设置在值班室、设备机房、消防控制室。

主要功能及特点


●   双路电源可自动切换,可靠性高。

●   LED、LCD显示,工作状态(主电、应急、过载、充电、故障、电流、电压及电池电压)一目了然。

●   具有过压、欠压、过流、短路、过温保护及故障声光报警,还可以消音,巡检及锁定等功能。

●   智能充放电管理,均浮充自动转换,自动监控电池工作状态,自动对电池进行周期性充、放电检测。

●   配有RS232、RS485接口,能与系统主机通讯,实现控制器对集中电源、年检、月检及

●   应急工作状态的监控,可以与FAS系统连接进行消防联动,也可以实现远程监控。

●   组合灵活,可以与控制器主机组合成一体柜,也可以与分配电装置组合一体或单独组柜安装。


20200731/5f23da01800cf.png

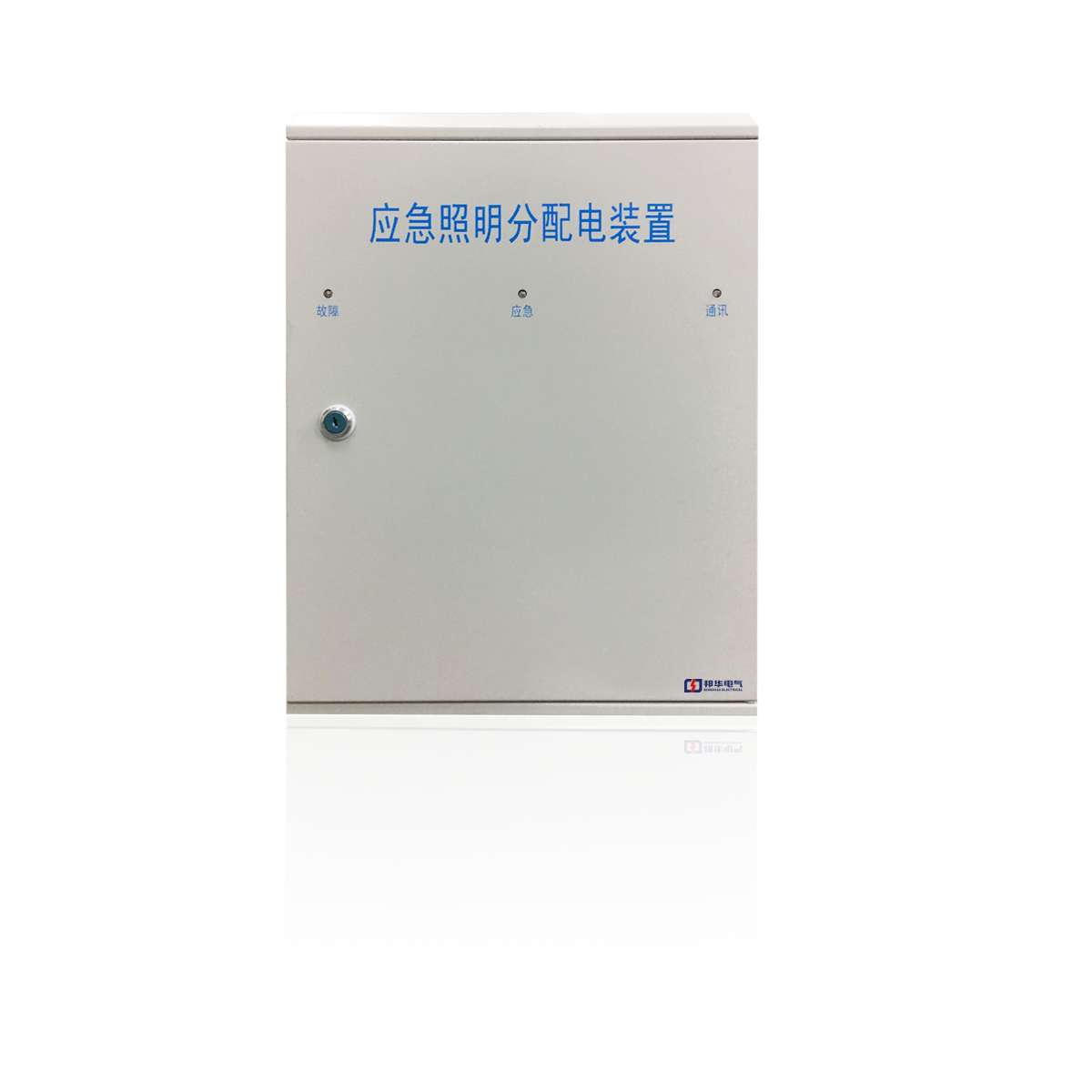

WD-FP系列应急照明分配电装置

产品说明

        应急照明分配电装置是c-bus系统的一个重要组成部分,分为主分配电装置和终端分配电装置。主分配电装置为集中电源输出进行分配电与控制保护,置于集中电源内,一般设置于配电间、竖井或消防控制室;终端分配电为终端灯具供电与控制保护之用,一般设置于竖井、配电间内。
