JHLD-08D系列火灾漏电控制模块

阅读次数:1658     发布时间:2020-08-11

20200811/5f3264969d361.png

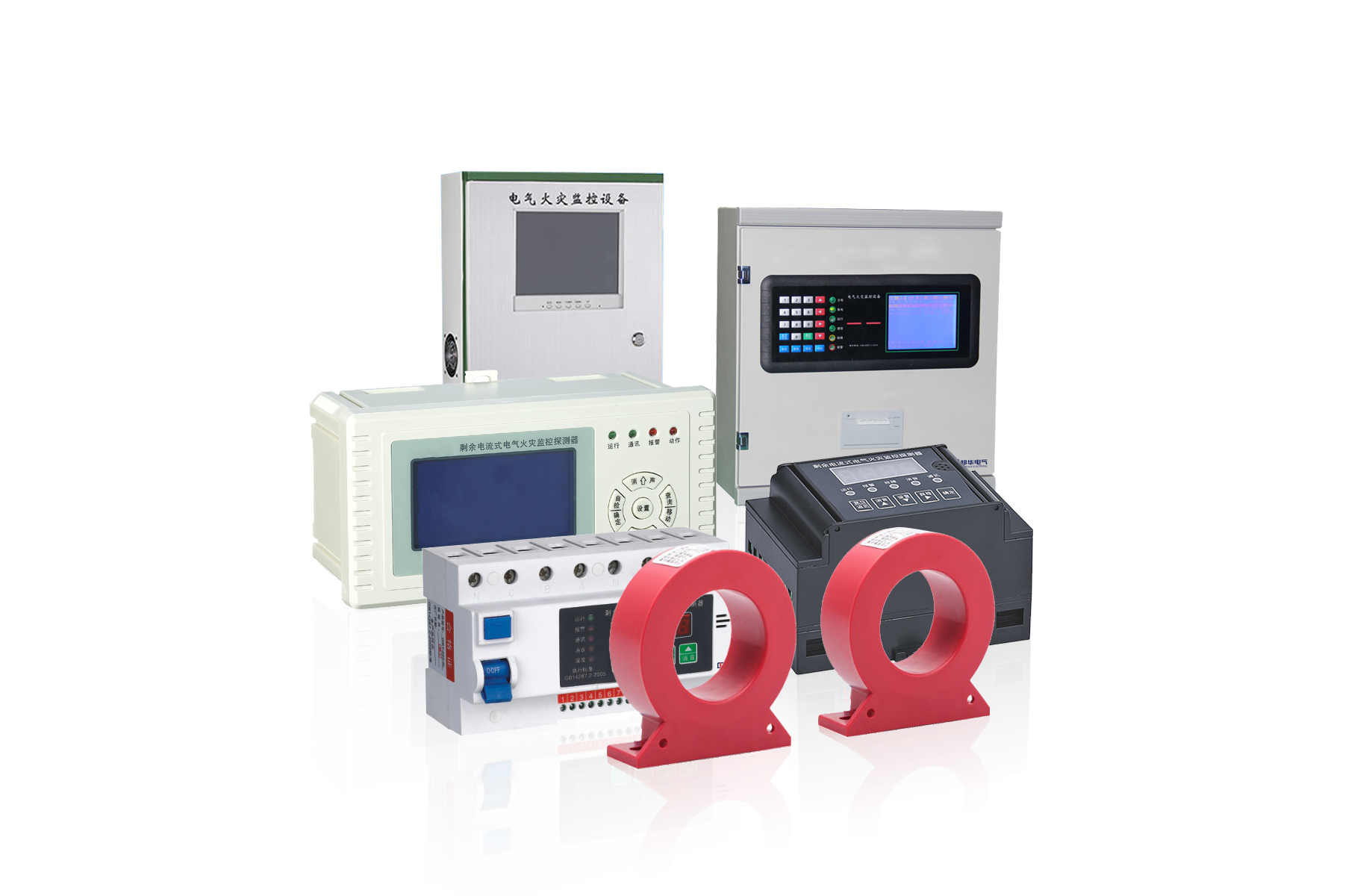

JHLD-08D系列火灾漏电控制模块(简称 JHLD-08D)

JHLD-08D 漏电火灾控制模块规格、性能

型号

JHLD-08D

分类规格(A)

100           225         400      630          800       1250

额定电流(A)

10-100     125-225     250-400   500-630     700-800   1000-1250

工作电压

220V±15%   50HZ

输出参数

控制点位     一个漏电火灾控制模块可检测一个剩余电流互感器和一个温度探测器

控制输出     有源输出或无源常开接点,容量220/1A,动作时间可在0-60s内调整,现场可调

参数设定

  剩余电流报警值(mA)   0、100、200、300、500、800、1000 连续可调

温度报警值(℃)       0-140℃ 连续可调

预警值                 达到报警值的80%

地址编码 每个漏电火灾控制模块、探测回路均具有唯一地址编码,现场可设定

功能特点

自检功能                    自检探测器本身是否正常

消防联动功能 可与火灾自动报警系统联动,实现远程切断负载电源(DC24V)

数据显示                    每个剩余电流互感器、温度探测器数据现场可读

运行显示                    正常工作时控制模块运行指示灯点亮

三相电流电压显示       显示三相电流和三相电压值

报警显示/消音显示     报警显示/按下消音键时显示

故障显示/光故障报警 显示故障地址、时间、类型/LED位置及显示

消音功能键  对报警消音、声讯号关闭,光信号保持,当新故障讯号输入仍可保持静音

储存功能                    储存事件发生的地址、时间、类型

工作环境参数

环境温度-10℃-65℃,相对湿度≤95%,海拔高度≤2000m

外型尺寸(mm)

200×165×65

安装方式

固定式、嵌入式

扩展性 (多路式)

扩展为一个漏电火灾控制模块可检测多个剩余电流互感器和多个温度探测器,可扩展到12回路

备注

JHLD-08D漏电火灾控制模块有带液晶显示和不带液晶显示可选
