JH-R 圆形剩余电流互感器

阅读次数:868     发布时间:2020-08-11



JHLD-08 电气火灾监控系统的组成 由电气火灾监控设备、剩余电流式电气火灾监控探测器(漏电火灾控制模块+剩余电流互感器)和温度探测器组成,用于在线实时监测剩余电流、接触点温度,达到设定值时,发出预警信号,提醒工作人员排除故障隐患。


JHLD-08 电气火灾监控系统应用方案


系统特点

特点一:该系统完全是为电气火灾监控量身定做的,系统运行稳定可靠,便于扩展,具有很高的性价比。

特点二:系统监控设备采用紧凑高效的Windows操作系统,其平台界面风格与我们较熟悉的Windows一致,系统操作简便,方便用户的的维护和管理,满足GB1428.1-2005国家标准,实时在线监测故障点变化状态,  永久性储存系统发生过的事件,并且可进行“遥测、遥控、遥讯、遥调”功能。

特点三:系统网络采用直线拓扑结构, 多主从方式的串行通讯传输总路线, 使用普通的屏蔽线(4x1.5mm²)作为传输介质,可对1500米内的探测器进行检测、控制, (超过1500可加信号中继放大器), 传输速率最高1Mbit/s,硬件自动完成收发数据的检错功能,支持网络硬件节点的即插即用。

特点四: 高灵敏度智能型电气火灾监控探测器可针对配电回路的剩余电流和温度进行准确的探测,  满足GB142


8.2-2005、GB14287.3-2005国家标准,内置高性能的MCU微处理器、性能可靠、  功能强大、 安装灵活、 使用方便, 智能型电气火灾监控探测器采用全数字处理技术,有效的减少了系统漏报误报等情况发生。

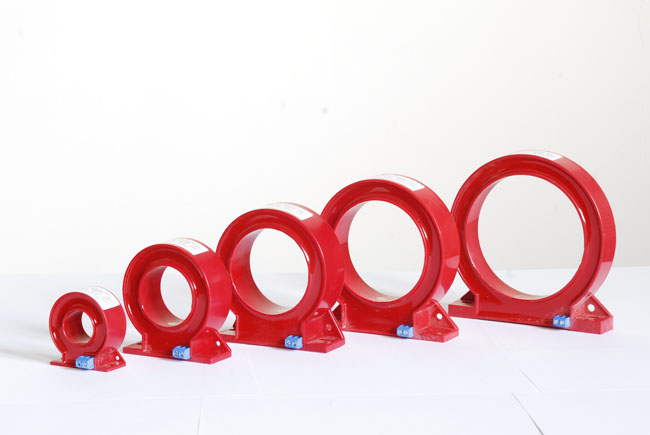

互感器.JPGJH-R 圆形剩余电流互感器(用于对电缆探测剩余电流)

JH-R构造及用途

一种采用非晶或铂镆合金本体构成的高导磁制作的传感器,专用于剩余电流高精度采样,配合漏电控制模块使用,多用于对电缆探测剩余电流

主要技术参数

剩余电流测试范围:20-1000mA

信号输出方式:模拟量信号,二线输出

输出线要求:10米以内2×1.0mm²

带剩余电流过流冲击热稳定保护

分类及型号规格(详见样本P20)


JH-R 矩形剩余电流互感器(用于对铜排探测剩余电流)

JH-R构造及用途

一种采用非晶或铂镆合金本体构成的高导磁制作的传感器,专用于剩余电流高精度采样,配合漏电控制模块使用,多用于对铜排探测剩余电流

主要技术参数

剩余电流测试范围:20-1000mA

信号输出方式:模拟量信号,二线输出

输出线要求:10米以内2×1.0mm²

带剩余电流过流冲击热稳定保护

分类及型号规格(详见样本P22)


JH-T总线编址温度探测器(简称JH-T)

JH-T构造及用途

一种采用铂电阻(或芯片)及高导热合金的制作的传感器,专用于电气火灾监控系统的温度采样

主要技术参数

温度测试范围:50-140℃

输出线要求:10米内3×1.0mm²

信号输出方式:模拟量信号,三线输出

JH-T标配为1.2m,如需加长,请提前明示
