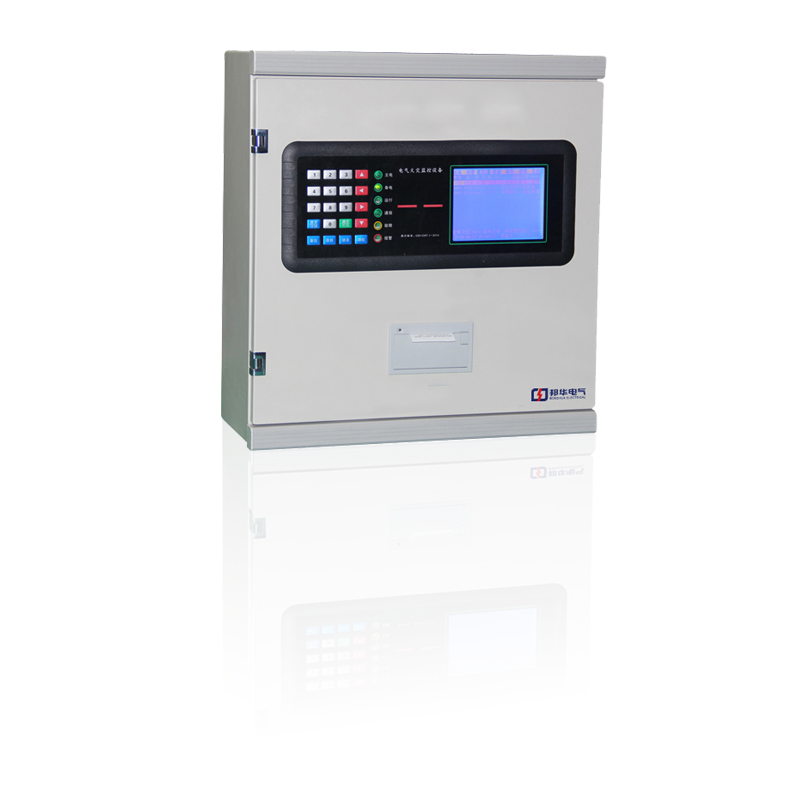

GW-DH6000B 壁挂式电气火灾监控设备主机
阅读次数:749 发布时间:2020-08-18
西安邦华电气专业生产GW-DH6000B系列电气火灾监控设备,GW-DH6000B电气火灾监控探测器反应灵敏,GW-DH6000B电气火灾探测器质量好,价格低。邦华电气专注GW-DH6000B电气火灾十五年!欢迎您来电咨询!
●工作原理
主机板主要有电源电路、主机电路和通讯接口电路组成,电源电路主要由主供电电路和备电电路组成,主电工作的同时对备电进行充电,当电池充满时,自动转换为浮充状态,抵消电池的自放电,保证电池供电时的容量。主机电路由单片机、程序存储器、数据存储器、接口扩展电路组成。单片机采用原装进口32位高端处理器,功能强,指令丰富,是广为应用的优秀机种。程序存储器64K.数据存储器16K。通讯接口电路由CAN专用通讯接口芯片实现,与探测器通过CAN总线进行信息交互,监控设备主动接收报警器的正常、故障、报警信息,存储、分析、处理,进行声光指示或打印输出。主控板由汉宇液晶显示电路、联动电路和打印机电路组成,主控电路主要由按键输入电路,时钟电路、显示驱动电路及汉字液晶组成。通过这些电路可输入操作指令,输出报警或指示信息。联动电路主要由驱动电路与继电器组成,可实现自动控制和手动控制。监控设备可实现简单的联动输出功能。打印机采用汉字打印机。
主要产品:
GW-DH6000B 壁挂式电气火灾监控设备主机
剩余电流式电气火灾监控探测器 GW-DH200
剩余电流式电气火灾监控探测器 GW-DH200A
电气火灾监控设备 GW-DH6000
测温式电气火灾监控探测器 GW-DH200D
电气火灾监控设备 GW-DH6000G
剩余电流式电气火灾监控探测器 GW-DH200
●主要功能
◆火灾报警功能;
◆故障报警功能; .
◆联动输出功能;
◆网络联接功能;
◆事件记录功能;
◆打印输出功能;
◆电源故障显示功能。
●配置主要技术指标
◆容量:可配接1000只探测器,提供继电器输出
◆与探测器的通讯距离:最长1000米(配接中继设备可更远)
◆报警时间:≤10ms x配接探测器个数
◆继电器触点容量: AC220V/5A. DC30V/5A
◆事件记录容量:最近1000条(报警.故障、复位)
◆打印功能:汉字打印输出
◆控制器工作电源: AC220V/50HZ
◆工作环境:温度范围0C~+55C,相对湿度≤95% (无冷凝)
◆备电: DCI2V, 9Ah
◆功耗:监视状态下≤2W.报警状态下≤5W
◆外形及安装尺寸: 530>445><20(外形); 505*<405<100(嵌入); 嵌入或壁挂安装
◆重量: 10Kg (含备电)
◆符合标准: GB14287.1-2005《电气火灾监控系统第1部分:电气火灾监控设备》
