TS-C-1K-B

TS-C-1K-BF

TS-C-40K-G

TS-C-40K-T

TS-C-1K-B系列产品特点

    自主知识产权的TC-BUS总线通信技术和载波通信技术，实现真正的无极性二总线通信；

    超宽工作电压范围，最高可达AC420V；

    完善的系统防护设计，具有短路、断路、过流及抗雷击保护；

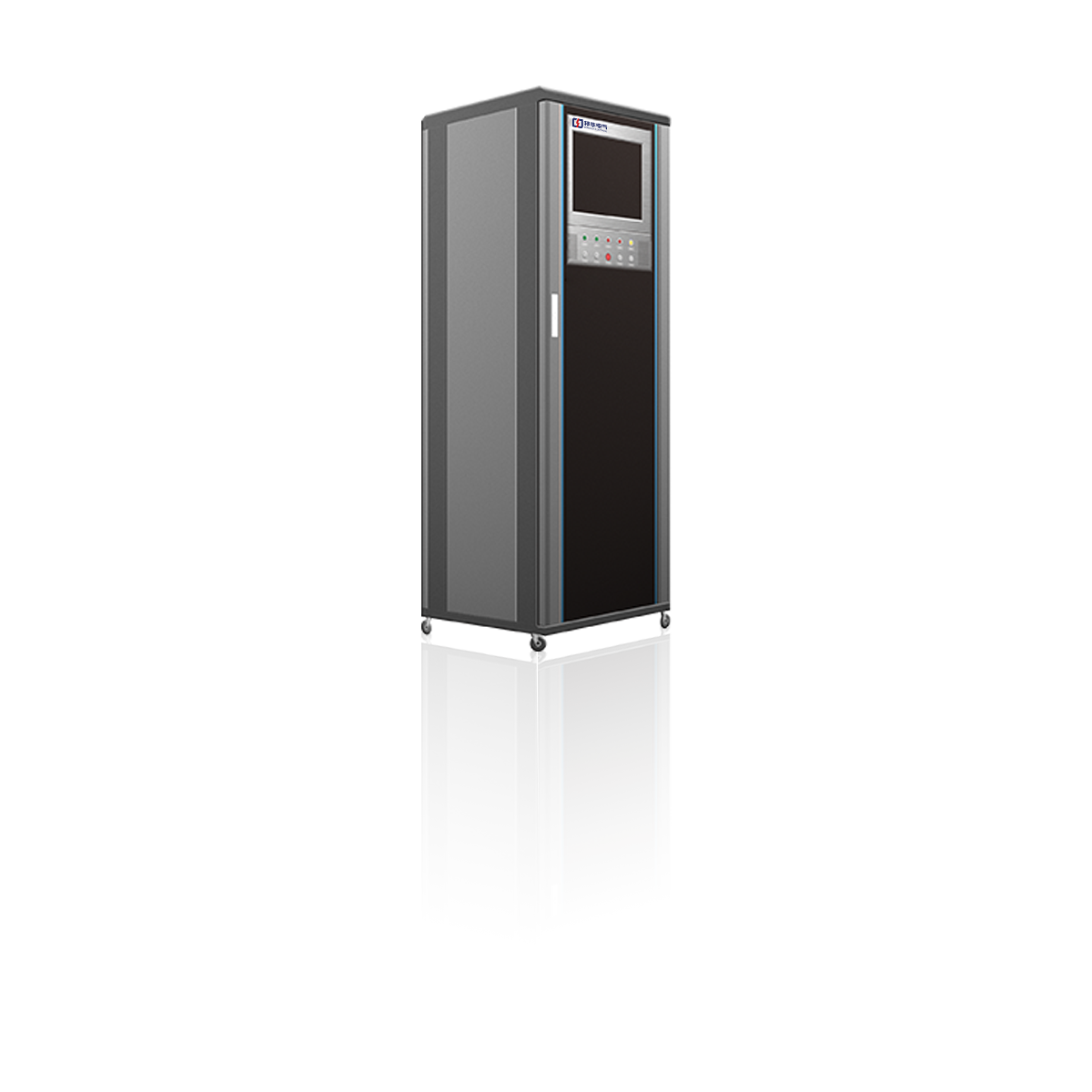

    立柜式安装，模块化设计；

    大容量，最多可配置8个回路，每个回路最多可配接25个集中电源，一个集中电源可配接200个集中控制型消防应急灯具，一台控制器的最大容量为8×25×200=40000点；

    采用Cortex-A9架构，高度集成化及模块化，采用大屏幕液晶，支持CAD图纸显示，并具有图形编辑器功能，可对建筑平面CAD图纸中各种火灾探测器、消防应急灯具进行添加、删除以及工作模式设置等；

    全功能键盘以及个性化鼠标舱，并配有光学蓝光鼠标，支持拼音、数字、字符、特殊符号等输入，操作便捷；

    控制器具有自动及手动控制功能，可提前设置疏散预案，根据不同火灾位置选择最佳逃生路线；

    联网功能，可通过局域联网卡连接我司火灾报警控制器和其他控制器，实现火警信息、联动信息的组网传输和操作；

    具有2路标准RS232以及1路RS485串行接口，可配接图形显示装置以及其他厂家消防联动设备并传递相关报警信息等。

TS-C-1K-B系列安装方法

    采用立柜式安装结构。控制器应安装在消防控制室或有人值班的场所，并远离电磁干扰设备。

TS-C-1K-B系列布线要求

    布线要符合GB 50166的要求。

    不同电压等级、不同类别的线路，不应敷设在同一管内或者线槽中。

    无极性二总线（BN1、BN2，N=01～08），宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线，最长距离不超过1200m。

    MPI+、MPI-：联网总线，宜选用RVS-2×1.5mm2阻燃或耐火双绞线，最长距离不超过2000m。

    485A、485B：RS485总线，宜选用RVS-2×1.5mm2阻燃或耐火双绞线，最长距离不超过1200m。

    232AT、232AR、232AG、232BT、232BR、232BG：RS232总线，宜选用RS232标准通讯线，最长距离不超过15m。

    交流220V电源线（L、N、），宜选用耐压750V以上的阻燃三芯绝缘线。

    机壳接地线宜用4 mm2的铜导线，接地电阻应小于4Ω。
