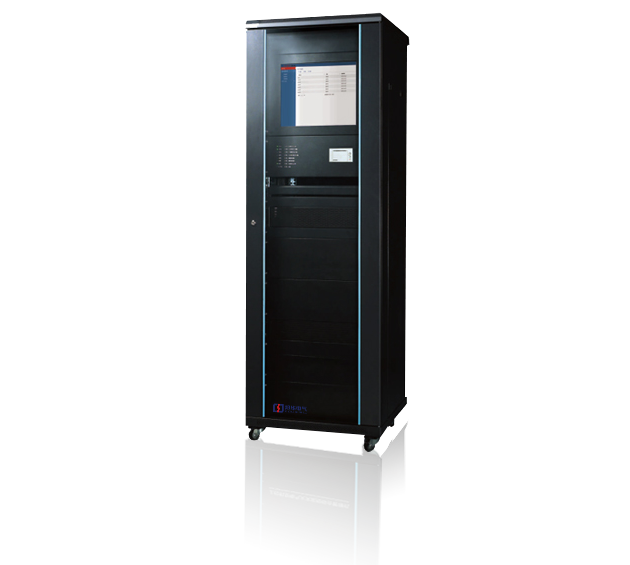

FH2000/W系列电气火灾监控设备
阅读次数:674 发布时间:2020-08-24
本公司专业生产FH2000系列电气火灾探测器,FH2000漏电探测器主机检测范围广,FH2000火灾探测器反应灵敏,FH2000漏电监控控制器速度快。欢迎您来电询价!
一、型号含义
产品种类:分为两种:W表示网络机柜、B表示壁挂机柜
监控点路数:表示监控点总数量,按电气火灾监控探测器计算,分为三种: 64、128、256、512 (可根据情况增容)
二、系统简介
电气火灾监控设备(简称系统主机),产品适用于商场、写字楼、机关、学校、住宅小区、别墅区等,安装于消控中心或值班室,接收来自于剩余电流式电气火灾监控探测器,组合式电气火灾监控探测器的报警信号,实时在线显示漏电电流及故障地址并发出语音提示预警信号,将故障、操作信号存储记录;实时在线监控故障点的变化状态,进行“遥测、遥控、遥讯、遥调”的功能;运用了计算机、通信、仿真等技术。通信方式采用485总线制并联方式连接,具有可靠性高、灵敏度高、响应速度快以及大容量的记忆存储功能。
三、系统组成
系统由FH2000电气火灾监控设备、剩余电流式电气火灾监控探测器、组合式电气火灾监控探测器、传感器及系统总线组成电气火灾监控系统,电气火灾监控探测器安装于配电箱或配电柜上,当电气火灾监控探测器检测到剩余电流信号或温度信号超限时,发出声光报警,同时通过系统485总线RVSP2 x 1.5mm2将信号传送到系统主机。
注: 1.系统可由剩余电流传感器、温度传感器、电气火灾监控探测器等组成一个监控点,监控漏电电流和电缆温度;
2.系统485总线采用RVSP2 x 1.5mm2铜芯导线,以并联方式沿弱电桥架或单独配管连接到系统主机。
四、主要技术参数
型号 | FH2000/W、FH2000/B |
系统控制容量 | 64/128/256 |
工作电源 | AC220V(85%~110% ) .50Hz |
功率 | ≤30ow |
报警声压 | 70dB |
工作湿度 | 15%RH~85%RH |
系统总线 | RVSP2×1.5mm2 |
通信距离 | ≤1.0km ( 可根据用户要求延长通信距离) |
安装方式 | 立柜式、壁挂式 |
执行标准 | GB14287.1-2014 |
五、电气火灾报警系统的布线、施工、安装要求
1.系统总线选材: RVSP2x 1.5mm2。
2.布线要求:沿弱电桥架走线或穿管单独走线,系统总线应以颜色线标示,便于安装接线。系统总线应连接到各箱体内的电气火灾监控探测器通信接口A、B端子上,多栋连接系统总线时,应在各建筑物单独布设系统总线,然后将系统总线汇总连接到消控中心的系统主机上。
3.安装剩余电流互感器时,必须严格区分N线和PE线,3P四线式或4P四线的N线应该同一方向一次穿过剩余电流互感器,穿过剩余电流互感器之后,N线不得作为PE线,不得重复接地或接设备外导体。
4.电气火灾监控探测器在配电柜(箱)内安装,要特别注意施工安全,要在断电情况下施工,并注意强弱电分开走线,特别注意防止接错线或者乱搭线,造成强电传入电气火灾报警系统的总线,烧毁整个电气火灾报警系统。
