JH50-T系列电气火灾监控探测器

阅读次数:538     发布时间:2020-08-24

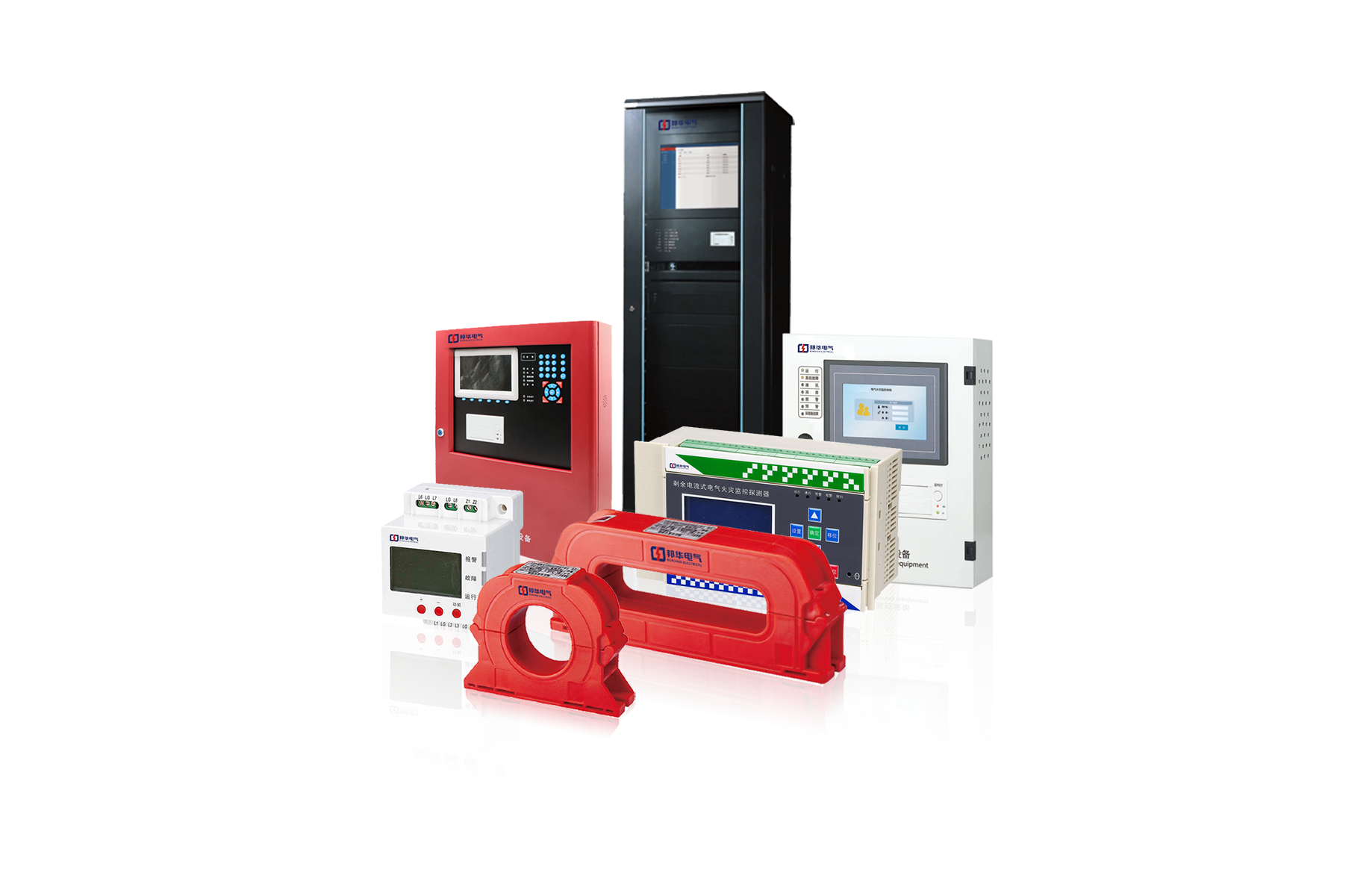

20200824/5f4366e69c579.png技术参数:

产品型号

互感器类型

互感器内径( mm )

适应电流等级

JH50-T

圆形互感器

46

0-100A

65

o-225A

80

0-400A

矩形互感器

230*45

o-630A

300*6o

0-1000A

温度传感器

长度2M/3M

50℃ -100℃



产品功能

◎漏电超限声光报警功能

◎温度超限声光报警功能

◎漏电电流LED显示功能

◎实时温度LED显示功能

◎传感器断路与短路报警功能

◎自我检测功能

◎复位功能

◎消警功能(消除警声)

◎故障信息报警与查询功能

◎可与系统主机连接报警功能

◎-组常闭干接点输出( 报警信号输出)功能


技术参数:


功能特点

技术参数

本机工作电压

AC220V50Hz

报警方式

独立声光报警,数据处理后上传主机报警

通信方式

RS485总线

剩余电流报警值

300mA500mA(可调)

温度报警值

80°C(可调)

显示功能

实时LED显示漏电电流与温度值

探测器安装方式

嵌入式或轨道式

执行标准

GB14287.2-2014GB14287.3-2014


安装注意事项

·剩余电流互感器检测微小漏电信号也能保证较高的精准度,圆形与矩形结构设计,检测精度高,安全可靠,满足塑壳断路器或微断开关采用电缆或铜排穿线,可根据配电箱体积大小进行选择,解决了因体积过大或因孔径偏小无法穿线的难题。

·剩余电流互感器安装方式:采用螺栓固定式安装。

·剩余电流互感器安装在配电箱、低压配电柜中,根据监控回路不同的额定电流值选择不同的剩余电流互感器。

·剩余电流互感器安装时,应将三相四线全部同-方向一次穿过剩余电流互感器,穿过之后中性线(零线)不得重复接地。

·剩余电流互感器采用固定方式安装,- -般安装于断路器或双电源出线端。
