XC-D-10KVA应急照明集中电源

阅读次数:1111     发布时间:2020-12-15

XC-D-10KVA


XC-D-10KVA应急照明集中电源——满足不同环境和行业的用户需求

公司生产、销售的XC-D-10KVA消防产品均通过了国家消防电子产品质量监督检验中心的检验,并取得了公安部消防产品合格评定中心颁发的CCC认证证书,保证了产品的可靠、安全使用确保消防电源的安全。为了获得更多用户的青睐。

目前,公司拥有先进的XC-D-10KVA生产和检测设备及高效团结的部门。销售网络遍布全国各大城市,形成了售前、售中、售后的产业功能服务。


智能疏散指示系统主要型号

XC-D-10KVA、XC-D-6KVA、XC-D-5KVA、XC-D-2KVA、XC-D-1KVA

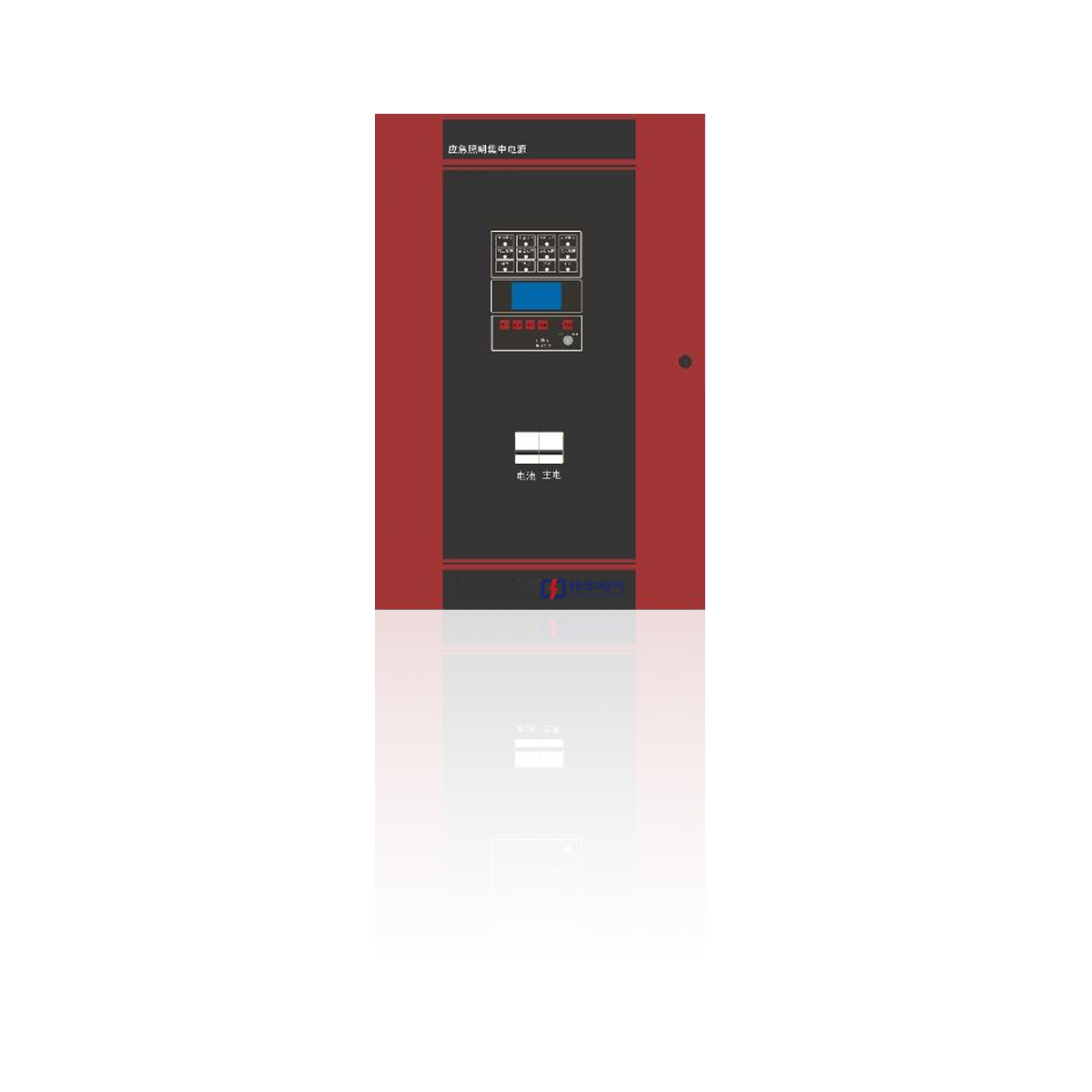

20201215/5fd80ef130e74.png

消防应急照明系统设计参考

1、系统由应急照明控制器、XC-D-10KVA应急照明集中电源、集中电源型应急标志灯、照明灯组成。

2、任一台应急照明控制器直接控制灯具的总数量不应大于 3200 ( 宜留有不少于 10% 的余量 )。

(1) 应急照明控制器应设置在消防控制室内 , 与 FAS 系统实现联动 ; 可级联 8 台分控制器 , 扩展控制网络。

(2) 控制器可按预设逻辑实现自动、手动控制系统应急启动。并可实时检测每个设备 / 灯具工作状态和故障信息。

(3) 控制器与集中电源的通信回路采用 NH-RVSP-2* 1 .5mm2 SC20/ 耐火光纤。

3、应急照明集中电源XC-D-10KVA按输出电压等级 , 分为安全电压 A 型和非安全电压 B 型 , 回路不超过 8 路。

(1) A 型应急照明集中电源至灯具输出回路 , 采用 DC24/36V ( 电源 + 通信 ) 无极性二总线模式。

(2) 非火灾模式 , 在正常照明电源 / 系统主电源断电后 , 可实现灯具应急点亮 ( 系统主电源断电 , 应急不超过 0.5h)。

(3) 应急持续时间参阅 GB51309-3.2.4 (1 -6 条 )。

(4) 配接不同额定功率的灯具时 , 系统的持续应急时间不同 , 如 :P 额定配接功率 30min' 30min ≈ P 额定配接功率 90min* 90min。

4、配电回路设计

(1) 回路配接的灯具额定功率总和不应大于配电回路额定功率的 80%。回路末端电压不低于灯具额定工作电压的 80%。

(2) 应按防火分区、同 - - 防火分区的楼层、隧道区间、地铁站台和站厅等为基本单元设置配电回路。

(3) 消防控制室、消防水泵房等发生火灾时仍需工作、值守的区域和相关疏散通道 , 应单独设置配电回路。

(4) 封闭楼梯间、防烟楼梯间、空外疏散楼梯应单独设置配电回路。

(5) 配电线路采用耐火线缆 ; 地面标志灯回路采用耐腐蚀橡胶线缆 , 且线路连接采用密封胶处理。

5. 集中电源型消防应急灯具

(1) 应急标志灯具采用高亮度 LED, 自带独立 ID 地址、持续型模式,红外无线编码、不锈钢面板 ;

(2) 应急地面标志灯采用高亮度 LED, 自带独立 ID 地址、304 级不锈钢、防护等级≥ IP67, 厂家提供防水接线盒。

(3) 应急照明灯具采用高亮度 LED, 自带独立 ID 地址、- - 般采用非持续型模式 , 红外无线编码 , 设置属性。

* 如住宅建筑有兼做日常照明要求 , 可采用以上设计框架,灯具类型选用可兼做日常照明型的集中电源集中控制灯具即可。


XC-D-10KVA应急照明集中电源智能消防的应用领域

智能消防XC-D-10KVA的应用与消防工程师的应用没有太大区别。适用于高层建筑、人口密集场所、工矿制造业地区。一般来说,学校、医院、商场、居民区、工厂、办公楼等高层场所,避免经济损失和人员伤亡。

目前,XC-D-10KVA智能消防系统已在上海、浙江、天津、江西等省市推广,如智能消防子系统和一直运行“智慧消防”安全指挥平台的“智慧小镇”乌镇。
