消防应急集中电源XC-D-5KVA

阅读次数:1148     发布时间:2020-12-15

XC-D-5KVA


消防应急集中电源XC-D-5KVA功能及特点

智能疏散指示系统XC-D-5KVA满足国家标准 GB17945-2010《消防应急照明和疏散指示系统》的标准要求 ;

主备电自动转换,可手动强启,为后端灯具提供应急电源 ;

集中电源、分配电一体化设计,A 型集中电源安全电压输出,符合新标准 ;

自动对设备进行周期性充放电检测及运行状态年月检,实现无人值守 ;

冗余化设计,性能稳定、可靠 ;

应急照明集中电源XC-D-5KVA具备开路、过载、欠压、过电流等多重保护 ;

具备 CAN、RS485、干接点、市电检测等外部通讯控制端口,实现控制器远控、FAS

及市电失电联动 ;

中文液晶显示。

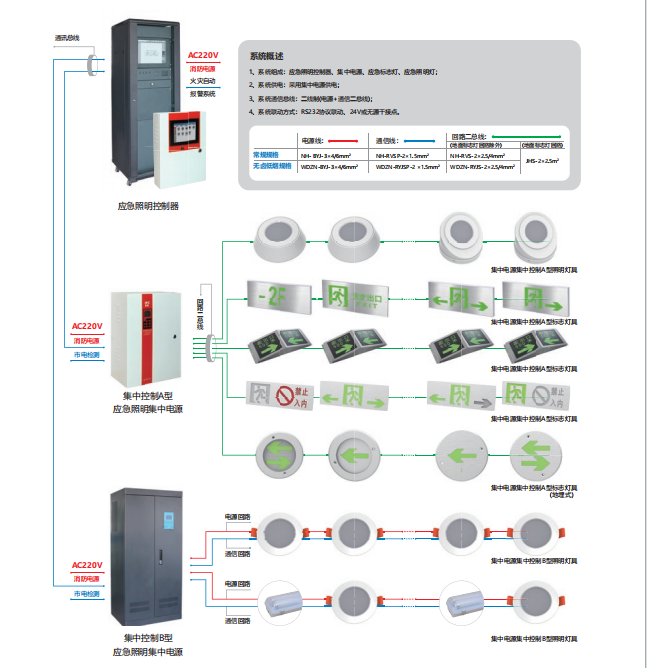

智能疏散指示系统框架图



XC-D-系列消防应急系统施工注意事项

为保证集中控制型应急照明和疏散指示系统的功能实现和正常运行 , 应按照项目设计图纸及深化图和《应急照明疏散指示系统技术标准》中第四章节“施工”要求施工 , 施工注意事项具体要求及注意事项如下系统线路敷设施工前,应与我司进行交底联络 , 落实图纸深化、线缆选用、敷设方式、安装尺寸等事宜。

1、布线

1.1 系统的施工及布线 , 应符合 GB51309《应急照明疏散指示系统技术标准》和 GB50166《火灾自动报警系统施工与验收规范》的要求。

施工质量应满足《建筑电气工程施工质量验收规范》要求。

1.2 系统应单独布线 , 当有不同电压等级、不同电流类别的线路 , 不应布在同一管内。

1.3 线缆在管内或槽盒内 , 不应有接头或扭结 ; 导线应在接线盒内采用焊接、压接、接线端子可靠连接。

1.4 系统导线敷设结束后 , 应用 500V 兆欧表测量每个回路导线对地的绝缘电阻 , 且绝缘电阻值不应小于 20MQ。

1.5 控制器至集中电源 / 配电箱之间的通信干线宜采用串联并接方式。

1.6 集中电源 / 配电箱至灯具之间的回路接线宜采用串联并接布线方式 , 每只灯具宜设一次分支 ( 基于线缆接头工艺难度及回路压接工艺

压降考虑 )。

1.7 嵌墙式、地埋式标志灯采用厂家专用预埋盒 , 并按施工规范 , 在预埋盒内接线。

1.8 地面标志灯采用厂家专用预埋盒灯具接线头处必须采用 ( 焊 ) 锡工艺 , 用厂家配套专用防水接线盒进行连接 , 再对接线盒进行密封胶

密封 , 以保证接线头与外界隔离。

2、设置

2.1 控制器安装在消防控制中心,系统主机主电取自消防电源 AC220V/50Hz, 控制器能与火灾报警主机进行通信。

2.2 应急照明集中电源 / 分配电箱可安装在消防控制中心或楼层配电间 / 电井 ; 取自消防电源 AC220V/50Hz, 采用壁挂方式时,应采取

加固措施。

2.3 设备接地应牢固 , 并应设置明显标识。


消防应急集中电源XC-D-5KVA相关型号

XC-D-15KVA、XC-D-10KVA、XC-D-6KVA、XC-D-3KVA、XC-D-1KVA
