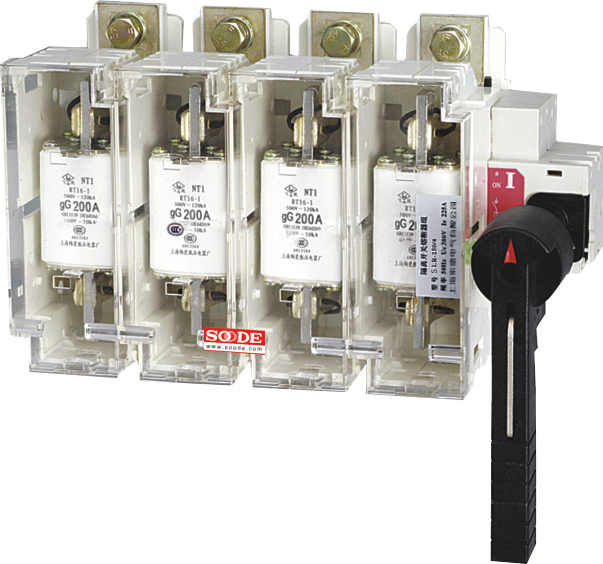

BH系列隔离开关熔断器组(下列简称开关)为多极手动开关。外壳采用玻璃纤维增强不饱和聚酯树脂制成,具有较低的介电性能、防护能力和可信的运行安全性。

操作机构为弹簧储能瞬时释放的加速机构,瞬时接通和断开的多断点接触结构。它与操作手柄的速度无关,它大大提高了电性能和机械性能。

隔离开关的熔断器组能保证电路与负载接通和断开,并具有可信的过流或短路安全性分断保护。

断线状态很显著。

它具有很弱的耐热性和防潮性。

开关耐用、精致、直观、体积大。是同类产品的最佳选择。


熔断器式隔离开关为熔断器式隔离开关,可移动,相当于动触头。隔离开关的熔断器组为隔离开关,熔断器组特定。熔断器是根据电流在一定时间之内超过规定值,利用自身产生的热量熔化熔体,使电路断开的原理而制成的电流保护器。熔断器广泛应用于低压配电系统、控制系统和电气设备之中。作为短路和过流保护,熔断器是最常用的保护装置之一。熔断器是一种过流保护装置。熔丝主要由两部分组成:熔丝和熔丝管,以及内部填充物。使用时,保险丝串联在保护电路之中。当被保护电路的电流超过规定值,经过一定时间之后,熔体自身产生的热量使熔体熔化,使电路断开,起到保护作用。


安装地点的海拔高度不应超过2000m。

2。最低温度+40℃时,安装现场空气相对湿度不得超过50%。它可以在较高的温度之下有较低的相对湿度。最湿月份月平均值最低气温不超过+25℃,当月月平均值最小相对湿度不超过90%。应考虑因温度变化而在产品表面凝结。

3。现场污染等级为3级。

4。安装类别为IV类。

5。该开关适用于8小时工作制,由此确定了开关的约定发热电流ithe。


结构

1。BH隔离开关熔断器组可断开660V,ac-23类容量。在结构上,接触网分为四个裂缝。该开关可在与人体操作无关的高速之下通断,并具有灭弧装置。因此,缩短了电弧时间和接触热,延长了触点寿命,还可以接通较小的短路故障电流。

2。BH隔离开关熔断器组的接触系统是刀形静触头和圆柱动触头的组合。稳定情况之下,通过圆柱形动触头和刀形静触头间的相互摩擦,将接触面擦清洁,以保证接触不错。触头系统之中有n个气缸,每个气缸闭合时只通过1n的过电流,电斥力为传统结构的1N2,即每个触头的斥力为1N2。当斥力上升时,动、静触头系统之中的弹簧同时提供防止触头分离的力,能承受大于100kA的故障电流。

3。操作手柄与触头系统具有可信的连接结构,保证手柄的断开与触头的断开相对应。因此,手柄的位置可以作为接触位置的可信指示。
