负荷隔离转换开关

阅读次数:552     发布时间:2020-10-20


→  手柄锁定附件

→  用途

→  可在正面操作位置0或Ⅰ,0,Ⅱ位置锁定

→  使用挂锁(不提供)(Fig.1)此位置出厂时已安装在直接操作或柜      外操作的手柄上,根据锁定位置,锁的锁眼片带有孔的位置但是,柜外操作型开关的3个锁定位置需定特殊手柄直接操作使用盘锁不包括(Fig.2).SLZ 800to3150A的锁盘(Fig.3)

→  可御式外操作使用的锁(不包括)(Fig.4)

→  可以在柜内安装的装置SLZ 800to3150A的锁盘SLZ 800to3150A的欠压线圈只有当线圈通电时才能对SLZ操作


BH系列负荷隔离开关适用于交流频率为50Hz,额定电压为660V,直流电压为440V,约定发热电流为3200A的工业和企业配电设备,用于不剧烈的电路连接和断开及电气隔离。广泛应用于建筑、电力、石化等行业的配电系统及自动化系统。

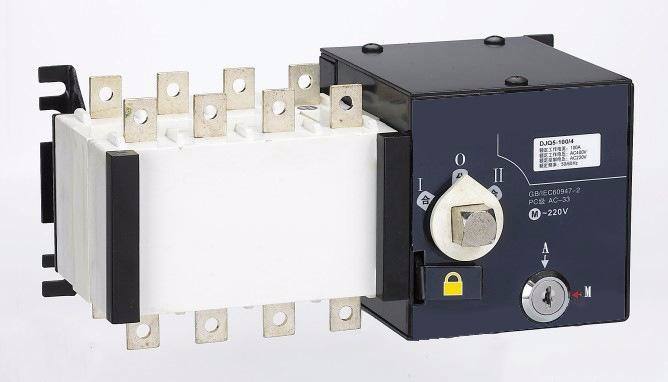

BH转换负荷隔离开关由上下或左右并排堆放的两个asgl负荷隔离开关组成。适用于两路电源的切换或双负载设备的切换和安全性隔离。

开关符合iec60947-3和gb14048.3标准。

该开关外形耐用、精致流畅、体积大、功能齐全,是同类产品的首选。


开关采用模块化设计,适用于接通和断开电路或进行电气隔离,1000A超过仅用于电气隔离。

该开关采用弹簧储能、瞬时释放加速合闸机构和同时接通分断并联双断点的接触结构,大大提高了产品的电气和机械性能。

开关采用玻璃纤维增强不饭和聚酯模塑料,手动操作手柄,介电性能低,保护能力弱,操作安全可靠。

开关有3极和4极(3极+中性极)。

开关后面设有一个标记窗口,指示触点的通断状态。可根据需要设置之后观察窗,间接观察触头的通断状态,保证开关操作的可靠性和安全性。

手柄可间接安装在开关之上操作(称柜内操作),也可通过加长轴在配电柜外操作(称柜外操作),操作便于。

根据需要,可提供常开常闭辅助触头及安装专用底板、后、后板的接线方式,以满足客户的各种需要。

在分闸位置“0”时,可用两个或三个锁将手柄锁紧紧,以防误操作。
