PTW-EFD 电气火灾监控系统 —— 您的全场景配电系统火灾隐患智能防控核心体系

PTW-EFD 电气火灾监控系统核心概述：

您采购的 PTW-EFD 电气火灾监控系统，是智慧消防体系中电气火灾防控的核心解决方案，专为各类低压配电系统的火灾隐患前置预警设计，可精准捕捉漏电、过热、故障电弧、过载等电气火灾风险，完成前端数据采集、本地声光报警、远程数据上传与消防联动控制，是您满足消防规范要求、实现全场景用电安全管控的核心设备。

本系统全系列产品通过国家 3C 强制性认证，严格执行 GB 14287.1-2014、GB 14287.2-2014、GB 14287.3-2014、GB 14287.4-2014 全系列国家标准，参数可溯源，完全满足国内各类建筑消防设计与验收要求。

PTW-EFD 电气火灾监控系统全系列型号：

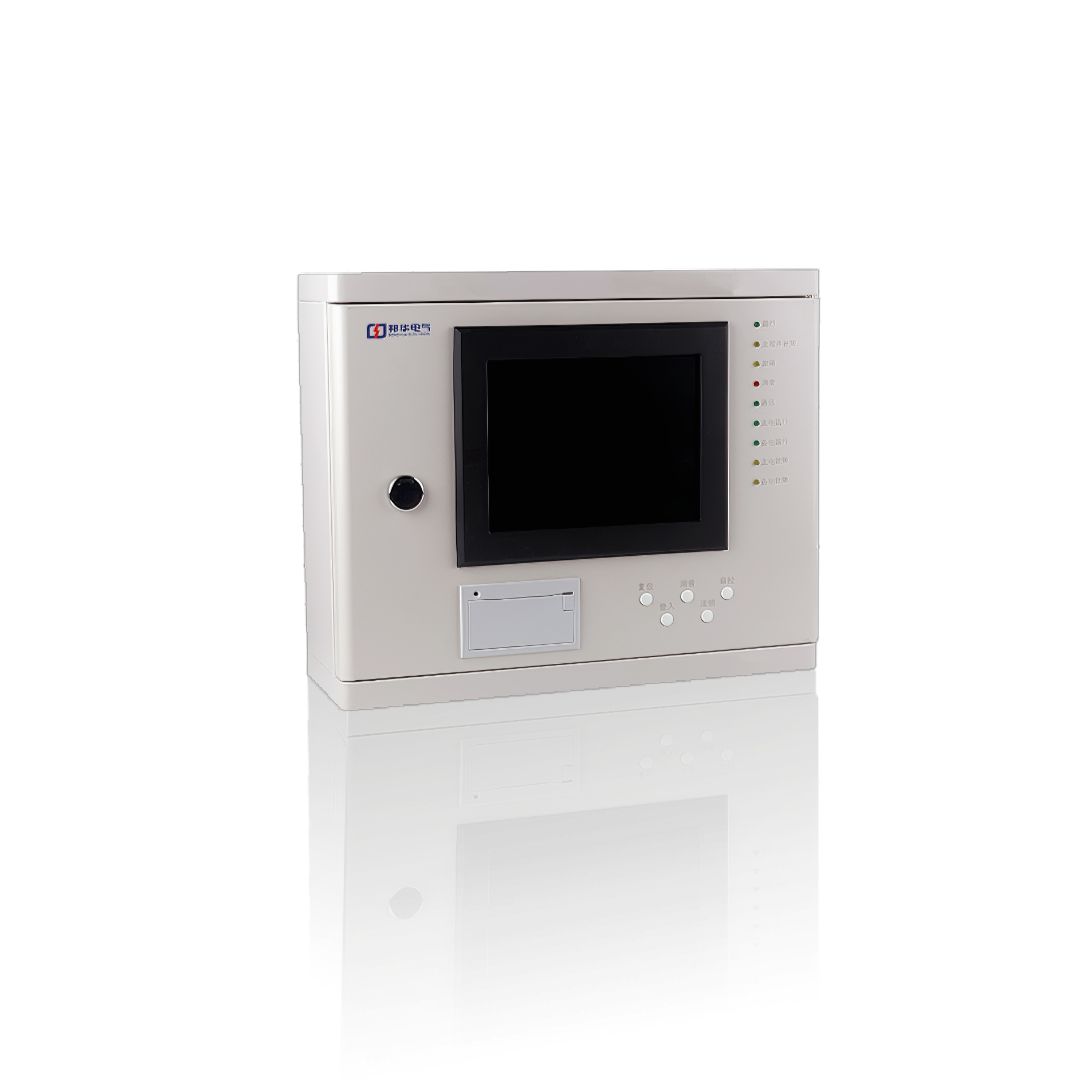

电气火灾监控设备

邦华电气电气火灾监控设备是 PW-EFMS 电气火灾监控系统的核心管控中枢，核心产品为PW-EFMS-C128 型，严格遵循 GB14287.1-2014 国标设计，采用模块化组板技术与优化的人机交互界面，具备高智能、高可靠性、简单实用的特点。该设备采用总线制数据传输方式，配接公司全系列剩余电流式、测温式、组合式电气火灾监控探测器，可组成大容量电气火灾监控报警系统，支持声光报警、事件存储、故障定位、消防联动控制、远程数据上传等核心功能，适用于高层建筑、工业场所、商业综合体等各类场景的超早期电气火灾集中监控与管理。

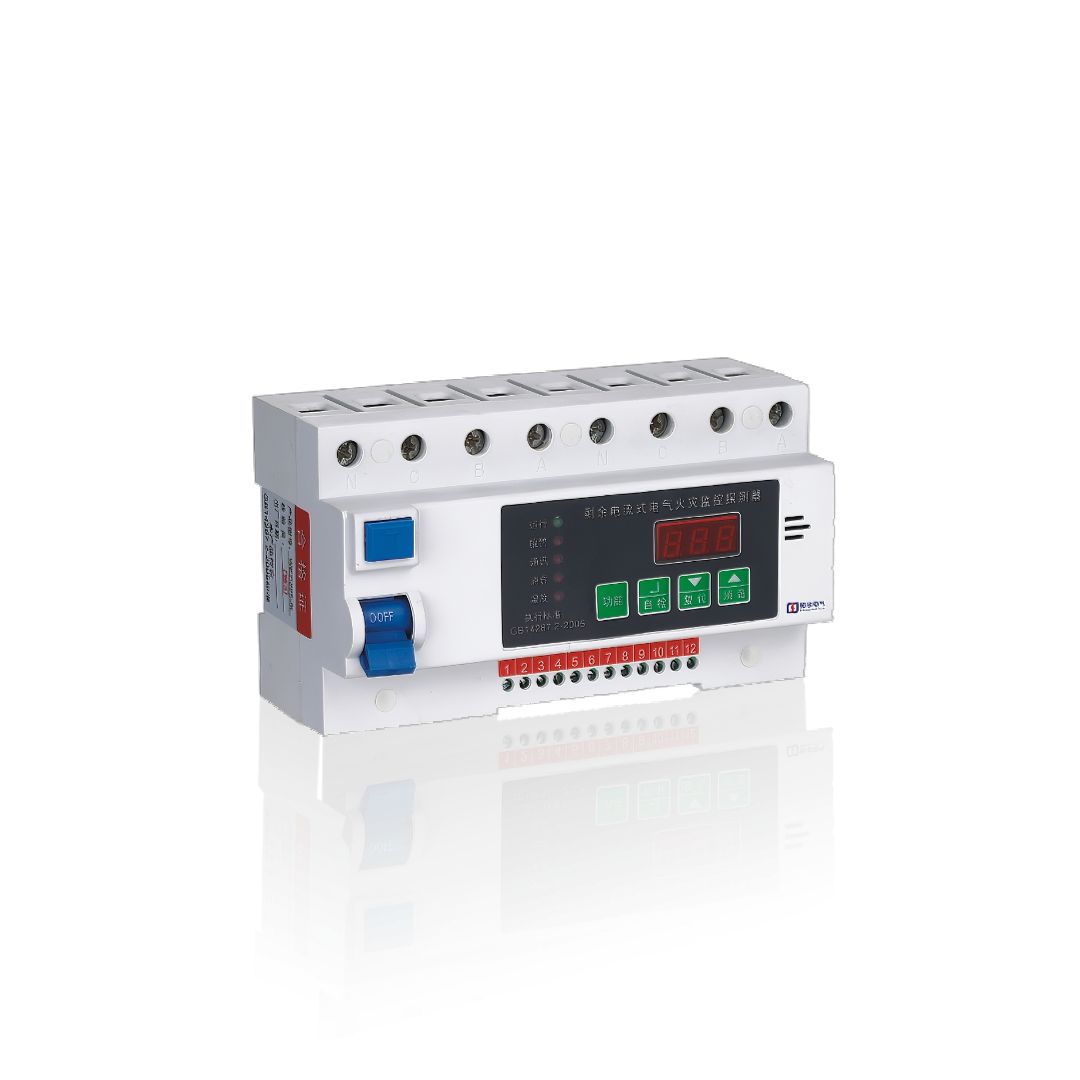

电气火灾监控探测器

邦华电气电气火灾监控探测器是系统前端感知核心，全系列严格依据 GB14287.2/3-2014 国标研发，核心主力型号包含PW-EFMS-DC8、PTW-EFDF 剩余电流式，PW-EFMS-DT8、PTW-EFDW 测温式，PW-EFMS-DCT8、PTW-EFD 组合式电气火灾监控探测器，同时覆盖单路 / 4 路多规格定制型号。全系列产品采用智能单片机与专用信号处理电路，可精准采集配电回路的剩余电流、温度等关键数据，通过 RS485 通讯网络将故障、报警信息上传至 PW-EFMS-C128 监控设备，具备故障自检、状态指示、事件记录等能力，适配各类低压配电回路的电气火灾极早期预警需求。

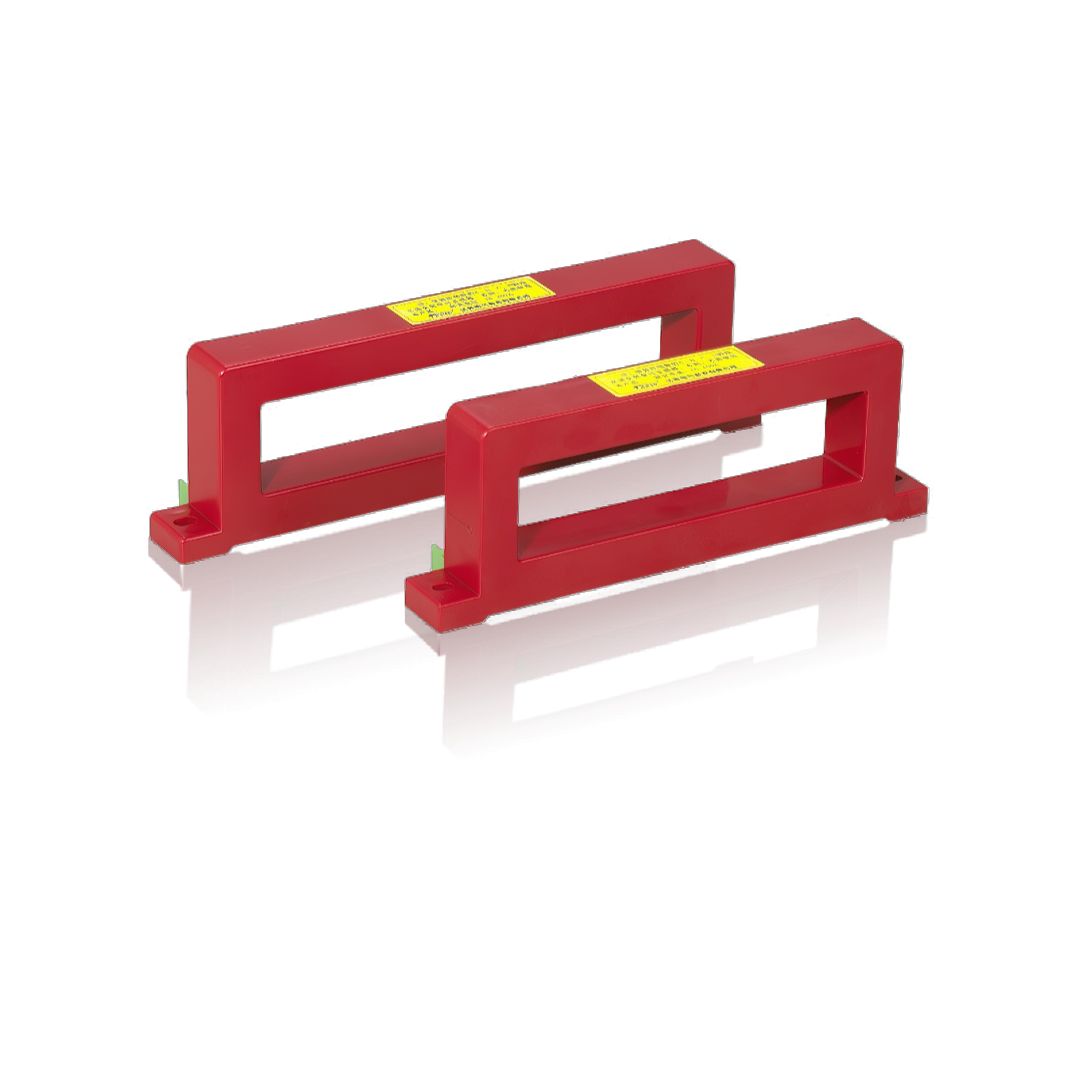

剩余电流互感器

邦华电气剩余电流互感器是 PW-EFMS 电气火灾监控系统的底层信号采集单元，专为全系列剩余电流式、组合式电气火灾监控探测器配套设计，核心分为圆形闭口式、矩形闭口式、圆形开口式三大品类，覆盖 63A~1000A 主回路电流适配范围。全系列产品采用高导磁纳米晶磁芯与全屏蔽阻燃外壳，环氧树脂浇注固化，线性度好、灵敏度高、抗电磁场干扰能力强，可精准采集回路微弱剩余电流信号，满足不同规格线缆、铜排配电回路的安装与监测需求。

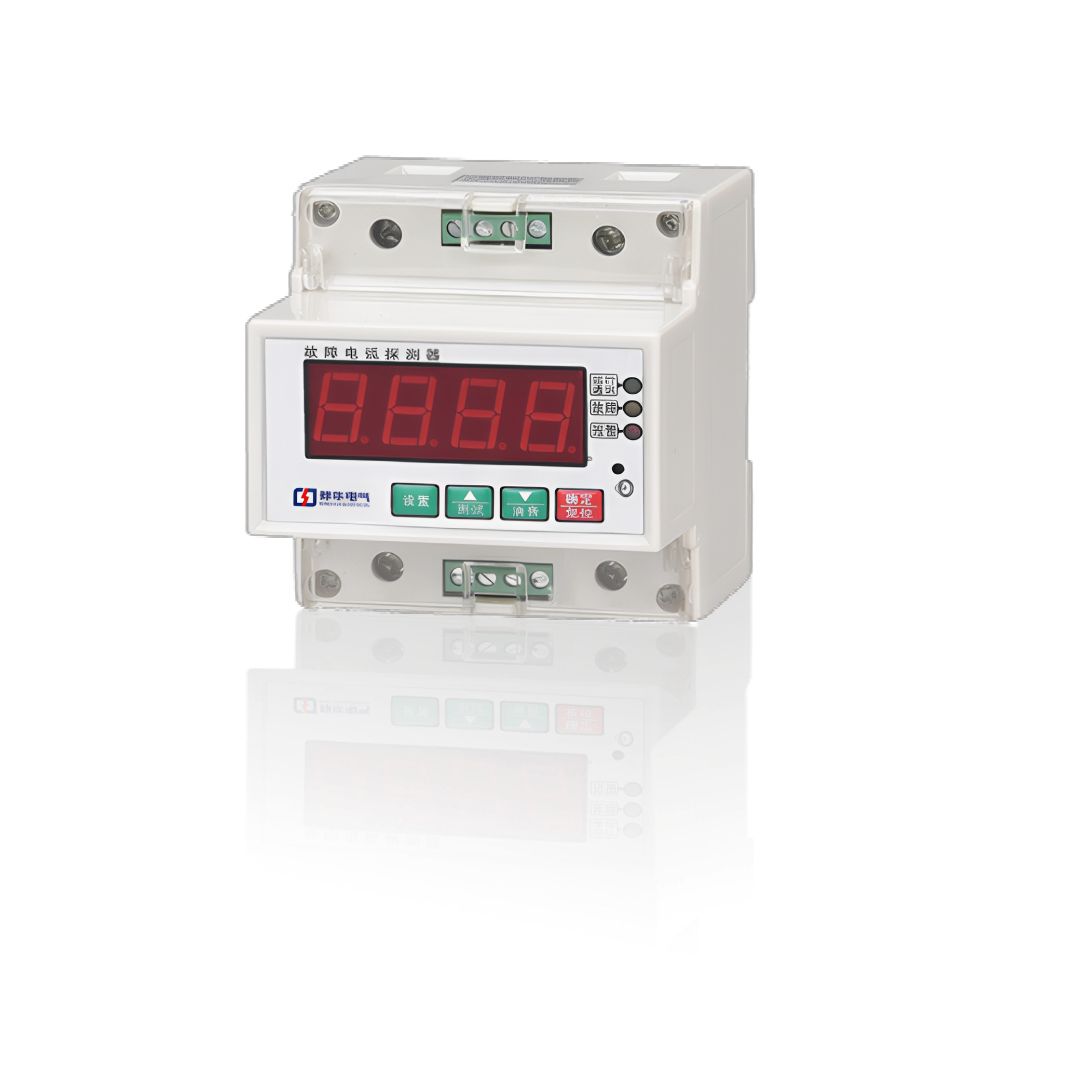

故障电弧检测器

邦华电气故障电弧检测器是 PW-EFMS 电气火灾监控系统的重要补充预警单元，核心产品为PW-EFMS-AF 系列（PW-EFMS-AF16、PW-EFMS-AF32），严格遵循 GB14287.4-2014 国标设计，专门针对低压配电线路中串联、并联、对地故障电弧隐患进行精准识别与预警，填补了传统漏电、温度监测无法覆盖的线路松动、绝缘劣化、接触不良等故障盲区。产品内置智能电弧特征识别算法，可有效区分正常操作电弧与故障电弧，杜绝误报漏报，检测到故障时可在 0.5s 内触发本地声光报警，同时通过 RS485 总线、二总线将报警信息上传至电气火灾监控设备，也可独立运行对接智慧消防云平台，广泛适配家庭、九小场所、商业建筑、仓储库房等末端配电回路的电气火灾极早期预警需求。

为什么选择邦华电气？

国标合规，验收零风险：全系列产品 3C 认证齐全，严格执行 GB 14287 全系列国家标准，参数可溯源，完全满足全国各地区消防验收要求，您无需担心项目验收卡壳。

全维度监测，超低误报：搭载高精度采集芯片与智能滤波算法，可同步监测剩余电流、温度、故障电弧全维度隐患，有效屏蔽现场电磁干扰，误报率较行业平均水平降低 80%，大幅减少您的运维成本。

组网灵活，施工高效：全系列设备支持二总线无极性通讯，供电与通讯一体化，无需复杂布线；标准 DIN35mm 导轨式安装，搭配开口式互感器可免断电施工，您的施工团队可快速完成部署，大幅缩短工期。

型号齐全，全场景适配：从单回路小型主机到 8 回路大容量主机，从单一功能探测器到组合式监测终端，全电流等级互感器全覆盖，无论是新建项目还是存量改造，无论是小型商铺还是超大型综合体，均可精准适配。

工业级品质，长效稳定：采用工业级元器件，宽温域、抗干扰设计，平均无故障工作时间≥100000 小时，正常使用下系统使用寿命可达 10 年以上；标配 2 年质保，质保期内免费维修、免费技术支持，大幅降低您的后期运维成本。

智慧联动，运维便捷：支持多机组网、云平台接入，报警事件可追溯，可无缝对接喷淋、排烟等消防联动系统；主机自带大容量事件存储，支持一键查询导出，7×24 小时技术支持，让您的运维管理更省心。

安装与运维核心要点：

为保障您的项目设备稳定运行与顺利通过消防验收，安装与运维需严格遵循以下核心要点：

1. 监控主机需安装在消防控制室 / 值班室，环境温度 0℃-40℃，避免强电磁干扰环境，接地严格遵循消防电气规范；探测器需安装在低压配电柜 / 配电箱内，预留充足检修空间。

2. 配套剩余电流互感器安装时，相线与中性线需同时穿过互感器，PE 线严禁穿过，安装完成后需固定牢固，避免震动影响监测精度。

3. 系统通讯线需与强电回路线缆分开敷设，严禁同管布线，通讯线优先选用阻燃 RVSP 双绞线缆，最大通讯距离内无需增设中继器。

4. 温度探测器感温元件需与被测电缆接头、铜排等点位紧密贴合固定，报警阈值严格遵循国标设置，严禁随意调高阈值规避报警。

5. 设备地址编码需唯一，避免重码导致通讯故障；系统调试、参数修改与维修，需由专业消防电气技术人员操作，避免设备失效。

6. 设备日常运维仅需定期清洁传感器与设备表面，无需频繁校准；质保期内出现任何非人为故障，我们提供免费维修与配件更换服务。

适配应用场景：

商业建筑：商业综合体、星级酒店、写字楼、餐饮娱乐场所、九小场所、连锁门店、商超

民用建筑：商品住宅、公寓、老旧小区改造、保障性住房、别墅

公共建筑：医院、学校、养老院、政务大厅、交通枢纽、体育馆、图书馆、博物馆

工业建筑：生产厂房、仓库、工业园区、高低压配电室、新能源充电站、数据机房、储能电站

特殊场所：加油站、易燃易爆危险品仓库、档案馆、通信基站、金融机房

常见疑问解答：

问：PTW-EFD 电气火灾监控系统有没有 3C 认证？符合什么国家标准？

答：PTW-EFD 电气火灾监控系统全系列产品均拥有完整的国家 3C 强制性认证，严格执行 GB 14287-2014《电气火灾监控系统》全系列国家标准，完全满足国内各类建筑消防设计与验收要求。

问：PTW-EFD 系列探测器可以同时监测哪些参数？适配哪款监控主机？

答：PTW-EFD 为组合式电气火灾监控探测器，支持 1 路剩余电流 + 1 路温度同步监测；PTW-EFDF 专注故障电弧监测，PTW-EFDW 专注温度监测。全系列探测器均可无缝对接西安邦华 PW-EFMS 全系列监控主机，二总线无极性通讯，适配性拉满。

问：PW-EFMS 系列主机怎么选？不同型号的区别是什么？

答：您可根据项目监测点位数量选型：64 点以内小型项目选 PW-EFMS-DC1/DT1 单回路主机；800 点以内中小型项目选 PW-EFMS-DC4/DT4 4 回路主机；2000 点以内大型项目选 PW-EFMS-DC8/DT8/DCT8 8 回路主机；超大点位项目选 PW-EFMS-C128 大容量主机。

问：存量改造项目无法断电施工，可以用 PTW-EFD 系统吗？

答：完全可以。PTW-EFD 系统采用导轨式安装，搭配 PW-CT-KØ45/65/80/105 系列开口式剩余电流互感器，无需拆解母线、无需断电即可完成安装，无需大规模重新布线，完美适配存量改造项目，不影响您的正常运营。

问：PTW-EFD 系统的报警阈值可以调整吗？调整范围是多少？

答：可以调整，且完全符合国标要求。本系统剩余电流报警阈值可在 50mA-1000mA 范围内连续可调，温度报警阈值可在 45℃-140℃范围内连续可调，故障电弧报警符合国标强制要求，可根据您的项目现场工况精准设置。

问：采购 PTW-EFD 系统提供哪些服务？售后质保是多久？

答：我们为您提供售前选型指导、售中技术支持、售后终身维保全流程服务，批量采购可提供上门调试服务。本系统全系列产品标配2 年质保，质保期内非人为故障可享受免费维修、免费配件更换与免费技术支持，7×24 小时快速响应，保障您的项目顺利落地与长期稳定运行。

西安邦华电气深耕消防电气行业多年，拥有完整的研发、生产、检测与服务体系，全系列电气火灾监控产品资质齐全、性能稳定，可为您提供从选型设计、产品供应到安装调试、验收运维的一站式解决方案。如果您对 PTW-EFD 电气火灾监控系统有采购需求、定制化要求，或是想了解更多项目适配方案，可直接联系我们的技术服务团队，我们将第一时间为您提供专属报价与一对一技术支持。
