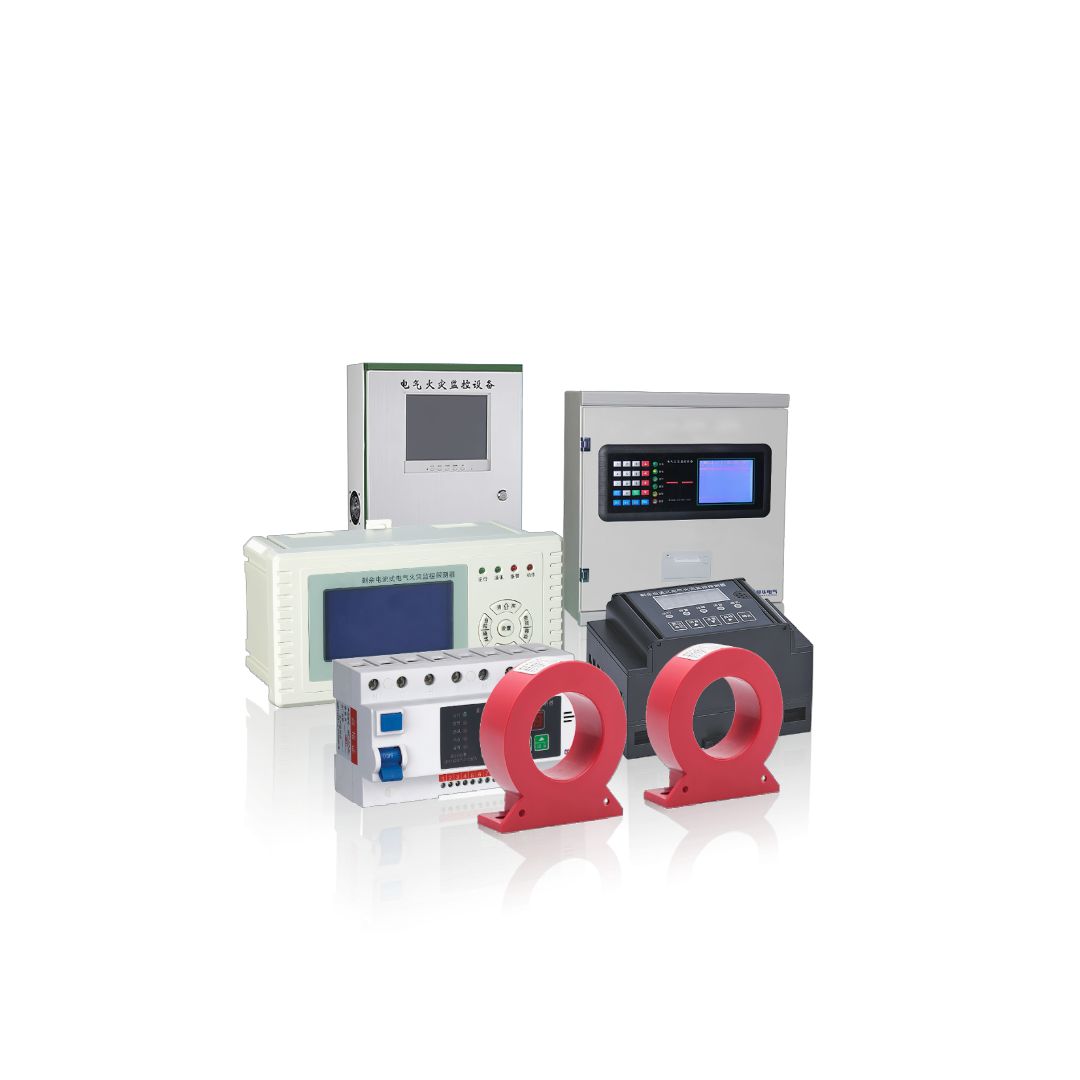

LPD520 系列电气火灾监控系统 —— 您的低压配电系统火灾隐患前置预警卫士

LPD520 系列电气火灾监控系统核心概述：

您选购的这款 LPD520 电气火灾监控系统，是西安邦华电气专为复杂低压配电场景电气火灾隐患早期预警研发的一体化解决方案，严格遵循 GB 14287.2-2014、GB 14287.3-2014 国家标准，全系列通过国家 3C 强制性认证。系统由 LPD520 监控主机、LPD500B/LPD510/LPD530 系列探测器、NYH 系列互感器及 NYAFDA-40/NYAFDF-32 系列传感器组成，可实时采集配电回路剩余电流、温度、电压、电流信号，完成本地数据处理与报警上传，实现 24 小时不间断监测、智能预警、消防联动，完全满足各类建筑消防验收规范要求。

LPD520 系列电气火灾监控系统核心型号：

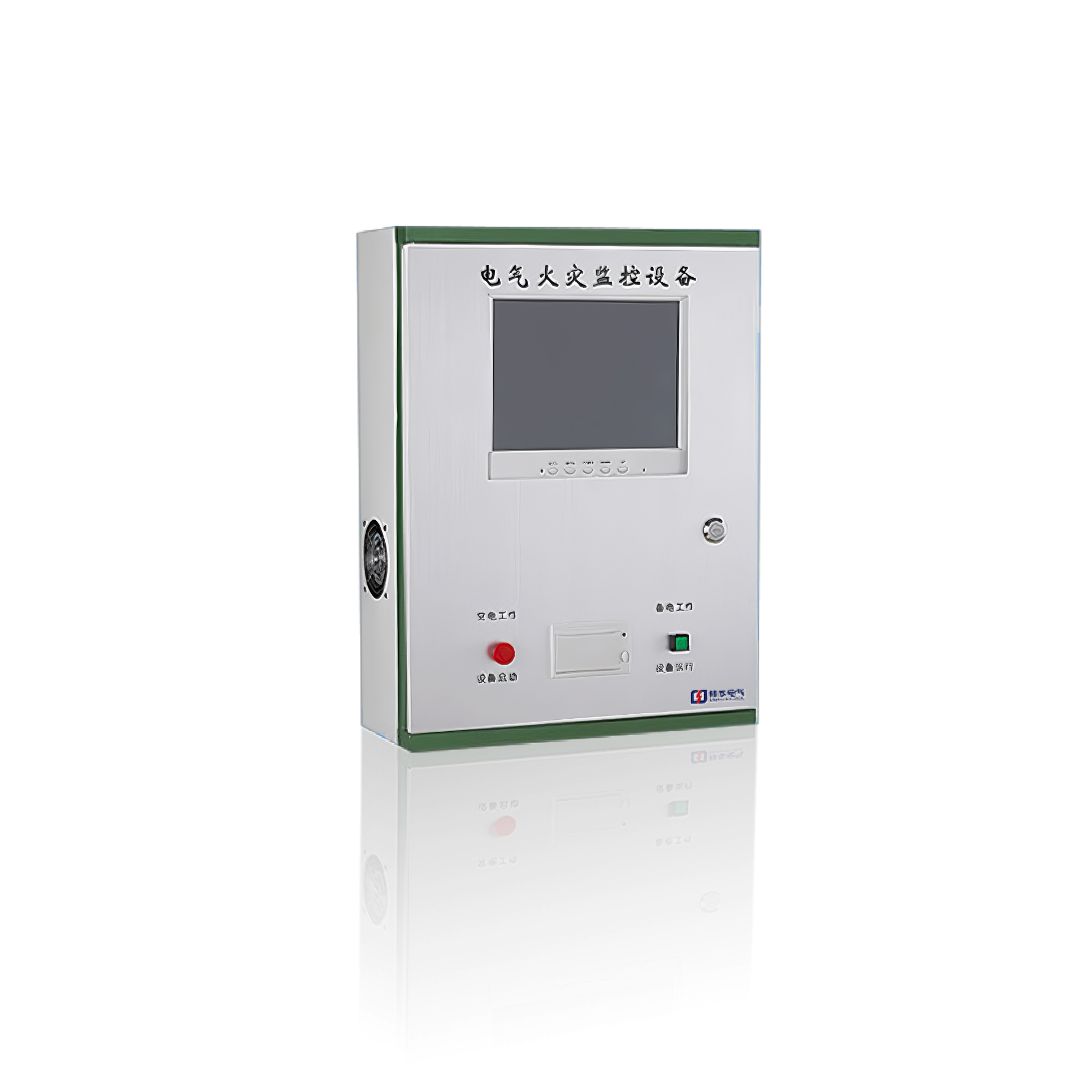

电气火灾监控设备

邦华电气电气火灾监控设备是 LPD500 系列电气火灾监控系统的核心管控中枢，核心主力型号为LPD500B 型电气火灾监控设备，严格遵循 GB 14287.1-2014 国标设计，采用工业级嵌入式处理器与彩色触控人机交互界面，可全面接入LPD510、LPD520 组合式，LPD530 剩余电流式，NYAFDA-40 故障电弧探测器等全系列前端设备，24 小时实时监测配电回路剩余电流、温度、故障电弧等火灾隐患参数，实现集中采集、声光报警、故障定位、事件存储与消防联动控制，广泛适配民用建筑、商业综合体、工业厂区等各类场景的消防控制室集中监控需求。

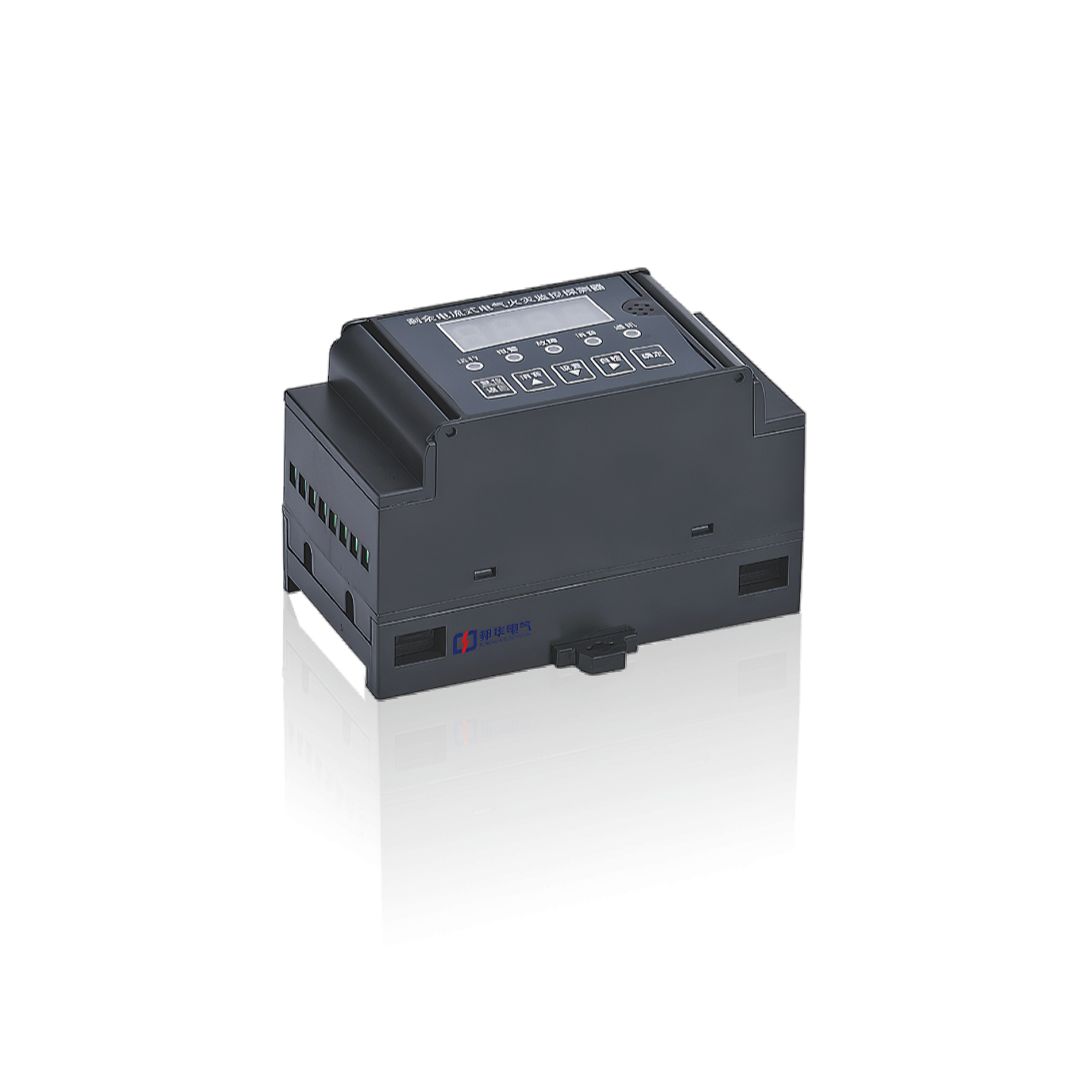

电气火灾监控探测器

邦华电气电气火灾监控探测器是系统前端感知核心，全系列严格依据 GB 14287.2/3-2014 国标研发，完整覆盖组合式、剩余电流式两大核心品类，核心主力型号包含LPD510、LPD520 组合式电气火灾监控探测器，LPD530 剩余电流式电气火灾监控探测器。全系列采用专用数字信号处理电路与智能识别算法，可精准采集配电回路剩余电流、温度等关键数据，具备本地声光报警、故障自检、继电器联动输出等能力，支持无极性二总线通讯，可独立运行或与 LPD500B 监控主机联动组网，全面适配各类低压配电回路的电气火灾极早期预警需求。

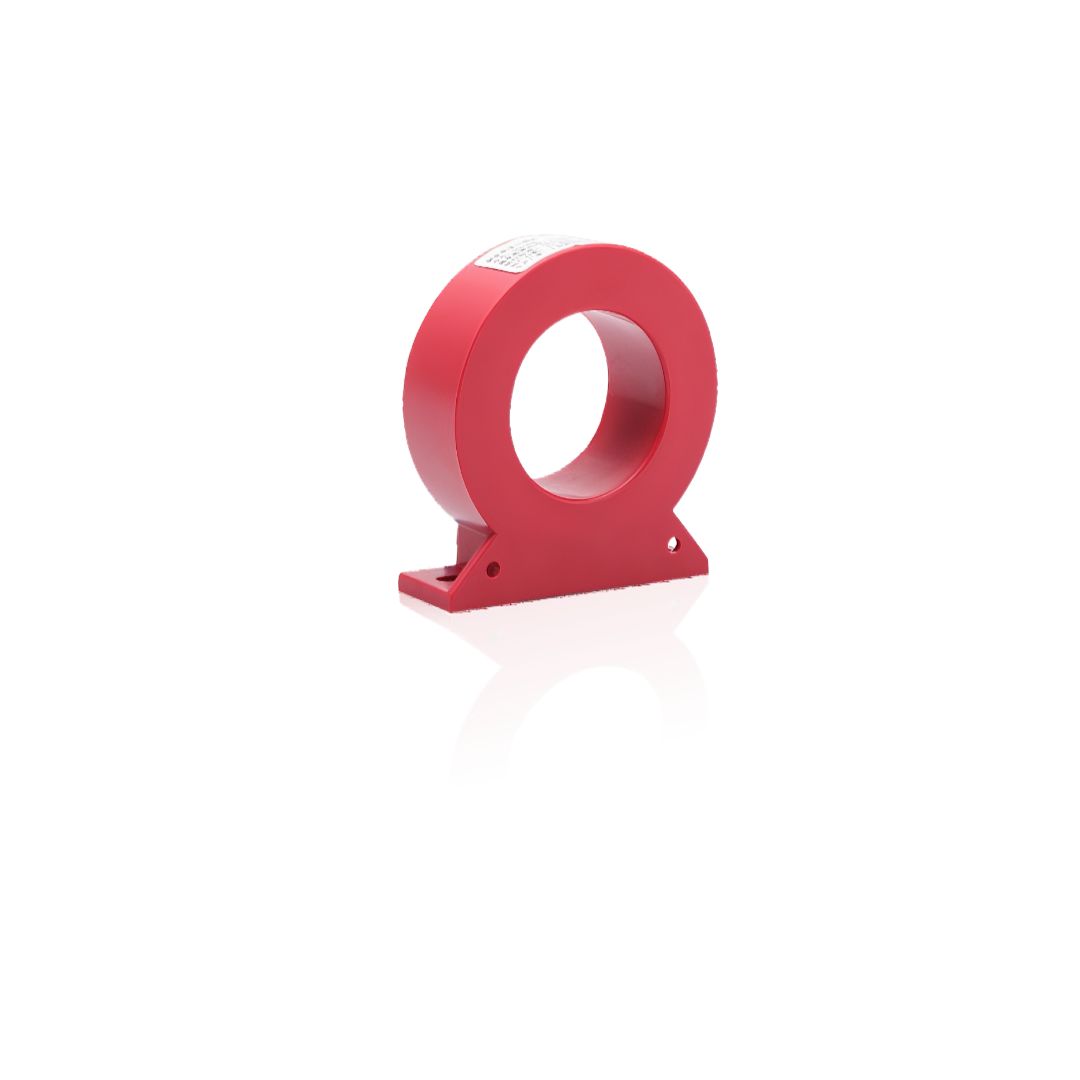

剩余电流互感器

邦华电气剩余电流互感器是 LPD500 系列电气火灾监控系统的底层信号采集单元，专为LPD510、LPD520 组合式，LPD530 剩余电流式全系列电气火灾监控探测器配套设计，核心型号为NYH 系列剩余电流互感器，分为圆形闭口线缆型、矩形闭口铜排型两大品类，覆盖 63A~2000A 主回路电流适配范围。全系列产品采用高导磁纳米晶磁芯与全屏蔽阻燃外壳，线性度好、灵敏度高、抗电磁场干扰能力强，可精准采集回路微弱剩余电流信号。

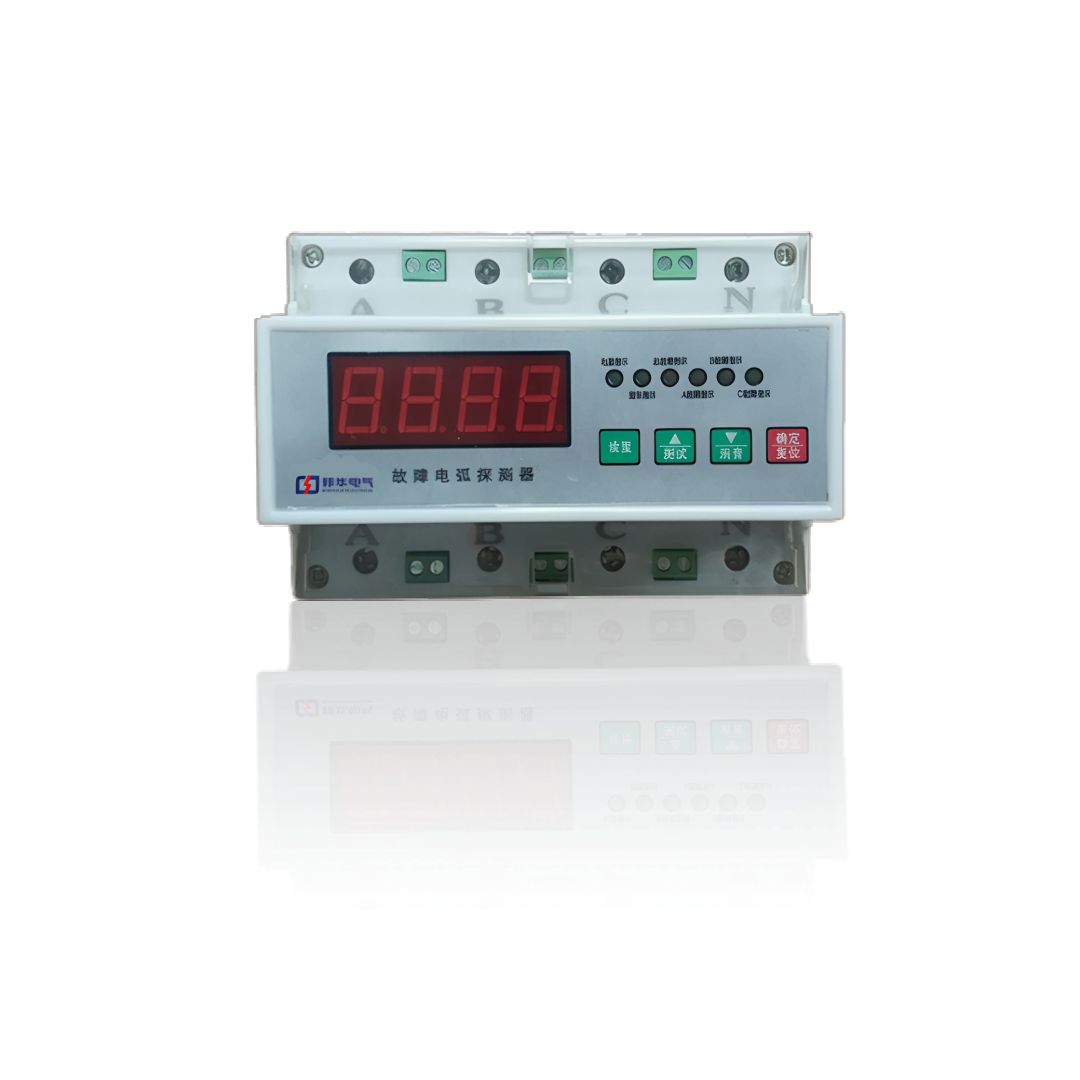

故障电弧探测器

邦华电气故障电弧探测器是系统的关键预警补充单元，核心主力型号包含NYAFDA-40 故障电弧探测器、NYAFDF-32 系列电弧故障保护电器，严格遵循 GB 14287.4-2014 国标设计，可精准识别低压配电线路的串联、并联、对地故障电弧隐患，有效区分正常操作电弧与故障电弧，杜绝误报漏报，填补传统电气火灾监测盲区。

LPD520 系列电气火灾监控系统的6大核心价值：

验收零障碍，合规有保障：您无需担心消防验收卡壳，LPD520 全系列产品通过 3C 强制认证，参数完全符合国标要求，验收资料齐全可溯源，已服务西北区域上千个项目顺利通过验收。

精准监测，超低误报：您无需面对频繁误报的运维困扰，产品搭载高精度采集芯片与专业滤波算法，搭配 NYH 系列高线性度互感器，监测精度 ±5%，误报率降低 85% 以上。

组网灵活，施工高效：您无需为复杂布线发愁，产品支持二总线无极性通讯，布线简便；导轨式安装 + 开口互感器适配方案，可实现免断电安装，存量改造项目也能快速落地。

型号齐全，全场景适配：您无需为不同项目反复选型，LPD 系列覆盖 1 路到 8 路监测需求，适配 100A~2000A 全电流等级，民用、商业、工业、公共建筑全场景可灵活组合。

运维便捷，数据可溯：您无需为后期运维操心，产品支持本地声光报警与远程数据上传，事件记录永久保存，可无缝对接消防联动系统，故障自动定位，大幅降低您的运维成本。

工业级品质，长效耐用：您无需担心产品使用寿命，全系列采用工业级元器件，经严苛高低温、抗干扰测试，平均无故障工作时间≥100000 小时，适配复杂工况长期稳定运行。

全场景适配选型指引：

针对您的不同项目需求，我们为您提供精准的选型适配方案：

民用住宅、老旧小区改造项目：优先选用LPD500B 剩余电流式探测器搭配开口式 NYH 互感器，免断电安装，无需大规模布线，快速完成改造落地。

商业综合体、写字楼、酒店项目：优先选用LPD520 组合式探测器，支持多回路扩展，可集中接入 LPD520 监控主机，实现全楼配电系统统一管理。

医院、学校、养老院等公共建筑：优先选用LPD510 测温式探测器+LPD520 组合式探测器组合方案，高精度低误报，24 小时不间断监测，保障人员密集场所用电安全。

工业厂房、仓库、充电站项目：优先选用LPD530 多功能组合式探测器，宽温域适配，强抗干扰能力，可同时监测电压、电流、剩余电流和温度，适配工业复杂工况的长期稳定运行。

数据中心、轨道交通项目：采用LPD520 监控主机+LPD530 探测器+NYAFDA-40 高精度温度传感器的高端方案，实现精密设备用电参数的精准监控，减少因电气故障导致的停机风险。

配套选型与安装核心指引：

您在 LPD520 电气火灾监控系统的配套选型与安装过程中，只需牢记以下核心要点，即可保障监测精度与验收合规：

配套选型：本系统可配套 NYH 系列剩余电流互感器、NYAFDA-40/NYAFDF-32 系列温度传感器使用，您可根据回路额定电流、线缆 / 铜排规格选择对应适配型号。

安装环境：探测器需安装在低压配电柜 / 配电箱内，预留≥10cm 检修空间；LPD520 监控主机需安装在 24 小时有人值守的消防控制室 / 值班室，避开强电磁干扰、潮湿粉尘环境。

接线规范：NYH 互感器安装时，相线与中性线需同时穿过，PE 线严禁穿过；通讯线与强电回路线缆需分开敷设，间距≥30cm，严禁同管布线，接地严格遵循消防电气规范。

调试要求：投用前需完成电子编码、报警阈值设置，剩余电流报警阈值建议设置在 300mA-500mA，温度报警阈值建议设置在 70℃-90℃，严禁随意调高；投用后每 6 个月需进行一次巡检校准。

常见疑问解答：

问：LPD520 系统可以对接其他品牌的电气火灾监控主机吗？

答：本系统标准支持二总线 / CAN 总线通讯，可完美匹配 LPD520 系列主机；如需对接第三方品牌主机，可联系我们的技术团队提供 Modbus-RTU 协议转换的定制化适配方案。

问：LPD530 探测器的报警阈值可以自行调整吗？符合国标要求吗？

答：完全符合国标要求。产品剩余电流报警阈值可在 50mA-1000mA 范围内连续可调，温度报警阈值可在 45℃-140℃范围内连续可调，可根据您的回路工况精准设置，兼顾预警灵敏度与抗干扰性。

问：存量改造项目无法断电，LPD520 系统可以适配吗？

答：完全可以适配。您可选用 LPD500B/LPD520/LPD530 探测器搭配 NYH 系列开口式剩余电流互感器，无需拆解母线、无需断电即可完成安装，无需大规模重新布线，不影响现场正常用电。

问：这款产品的质保期是多久？提供售后技术支持吗？

答：产品标配2 年质保，可根据您的项目需求延长质保周期；我们拥有专属技术与售后团队，西北区域 24 小时响应，提供免费选型指导、安装调试、技术培训全流程服务。

问：采购 LPD520 系统可以提供消防验收所需的全套资料吗？

答：可以。我们会随货提供产品 3C 认证证书、国家权威检测报告、出厂合格证、验收所需的全套技术资料，全程配合您的项目消防验收工作。

问：LPD520 系统最多可以支持多少个探测器？

答：单台 LPD520 监控主机最大支持 2016 个探测器点位，通过 CAN 总线联网最多可连接 200 台主机，总容量可扩展至 40 万点，完全满足超大型建筑的分级组网需求。

厂家实力与服务保障：

您选择西安邦华电气，即可获得从售前选型到售后维保的全链条闭环服务：

我们成立于 2010 年，拥有 16 年消防电气设备研发生产经验，注册资本 800 万元，具备完整的消防设施工程专业承包资质与弱电工程资质，通过 ISO9001 质量管理体系认证。我们拥有标准化生产基地与完善的检测体系，自有专业技术与施工团队，服务网络覆盖西北全域，可高效完成各类项目的供货、安装、调试、验收全流程落地，7×24 小时响应您的全周期需求。

无论您是新建项目的批量采购，还是存量改造项目的定制化选型，LPD520 系列电气火灾监控系统都能为您提供合规、稳定、高效的电气火灾防护解决方案，助力您的项目顺利通过消防验收，守护配电系统全周期安全。如需免费选型指导、样品申领或项目专属报价，可直接联系我们的专属客户经理。
