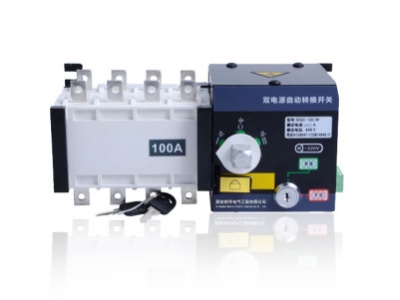

5TR1-10A/4P双电源自动转换开关 3KC-16A/4P双电源
阅读次数：66 发布时间：2026-05-12

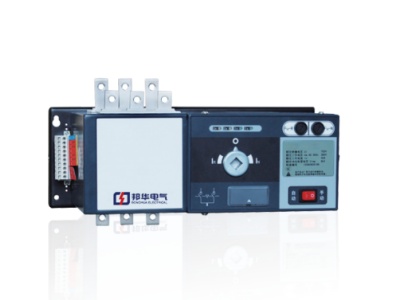

5TR1-10A/4P 双电源转换开关——毫秒级无缝切换
5TR1系列双电源与3KC系列双电源核心概述：
邦华电气双电源转换开关系统包含两大核心系列：5TR1 系列 CB 级双电源与3KC 系列 PC 级双电源，全面覆盖 6A 至 3200A 额定电流范围，满足不同规模、不同重要性负载的供电需求。
5TR1 系列 CB 级双电源内置两台高性能塑壳断路器，集电源切换与过载、短路保护功能于一体，无需额外配置保护装置，安装使用更加便捷。其中5TR1-10A/4P作为小电流段的主力型号，凭借其紧凑的体积、稳定的性能和极高的性价比，成为住宅配电、小型商业场所的首选产品。
3KC 系列 PC 级双电源采用电磁驱动机构，主体为负荷隔离开关，专门用于电源切换，具有切换速度快、机械寿命长、可靠性高等特点，适用于对切换时间要求严格的关键负载场合。
5TR1双电源系列与型号详解：
PC 级双电源转换开关
PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏，确保在故障情况下仍能可靠接通回路。邦华电气 PC 级主力产品为3KC 系列，覆盖 16A 至 3200A 全电流规格，广泛应用于消防、医疗、数据中心等对供电连续性要求极高的关键场所。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| 3KC | 3KC-16A/2P/3P/4P、3KC-32A/2P/3P/4P、3KC-63A/2P/3P/4P、3KC-100A/2P/3P/4P、3KC-125A/2P/3P/4P、3KC-160A/2P/3P/4P、3KC-200A/2P/3P/4P、3KC-250A/2P/3P/4P、3KC-315A/3P/4P、3KC-400A/3P/4P、3KC-500A/3P/4P、3KC-630A/3P/4P、3KC-800A/3P/4P、3KC-1000A/3P/4P、3KC-1250A/3P/4P、3KC-1600A/3P/4P、3KC-2000A/3P/4P、3KC-2500A/3P/4P、3KC-3200A/3P/4P | 专用隔离开关 | 零飞弧设计，两路电源独立灭弧，数字化分离式控制器，标配 RS485 通讯实现 "四遥" 功能，机械电气双重联锁 | 商业建筑、工业厂房、智能化配电系统、出口项目 |
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级产品包含5TR1 至 5TR5 全系列，覆盖 6A 至 1600A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| 5TR1 | 5TR1-6A/2P/3P/4P、5TR1-10A/2P/3P/4P、5TR1-16A/2P/3P/4P、5TR1-20A/2P/3P/4P、5TR1-25A/2P/3P/4P、5TR1-32A/2P/3P/4P、5TR1-40A/2P/3P/4P、5TR1-50A/2P/3P/4P、5TR1-63A/2P/3P/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持 A/B 型控制器 | 民用建筑末端回路、住宅配电、小型商业 |
| 5TR2 | 5TR2-80A/2P/3P/4P、5TR2-100A/2P/3P/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持 A/B 型控制器 | 办公楼、酒店、医院普通回路 |
| 5TR3 | 5TR3-125A/2P/3P/4P、5TR3-160A/2P/3P/4P、5TR3-200A/2P/3P/4P、5TR3-250A/2P/3P/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持 A/B 型控制器 | 商业建筑、工业厂房配电回路 |
| 5TR4 | 5TR4-315A/3P/4P、5TR4-400A/3P/4P、5TR4-500A/3P/4P、5TR4-630A/3P/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持 A/B 型控制器 | 工业厂房主回路、商业综合体配电 |
| 5TR5 | 5TR5-800A/3P/4P、5TR5-1000A/3P/4P、5TR5-1250A/3P/4P、5TR5-1600A/3P/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持 A/B 型控制器 | 大型工业项目、商业综合体主进线 |
CB 级与 PC 级双电源怎么选？
| 对比维度 | CB 级双电源 (5TR1 系列) | PC 级双电源 (3KC 系列) |
| 核心功能 | 切换 + 保护一体化 | 纯电源切换 |
| 内部结构 | 两台塑壳断路器 + 联锁机构 | 负荷隔离开关 + 驱动机构 |
| 切换速度 | 150-200ms | 50-150ms |
| 短路保护 | 自带 | 无，需上游配置 |
| 机械寿命 | 约 8000 次 | 约 10000 次 |
| 电气寿命 | 约 800 次 | 约 1000 次 |
| 适用场景 | 一般重要负载，需要综合保护 | 关键负载，对切换时间要求高 |
选型建议：
如果您的负载对切换时间要求极高（如数据中心、医院手术室），优先选择3KC 系列 PC 级双电源
如果您希望简化配电系统，减少设备数量，优先选择5TR1 系列 CB 级双电源
对于住宅、小型商铺、办公室等一般场所，5TR1-10A/4P是性价比极高的选择
对于消防系统、应急照明等必须保证供电连续性的负载，建议选择3KC 系列 PC 级双电源
5TR1系列双电源与3KC系列双电源技术参数图：

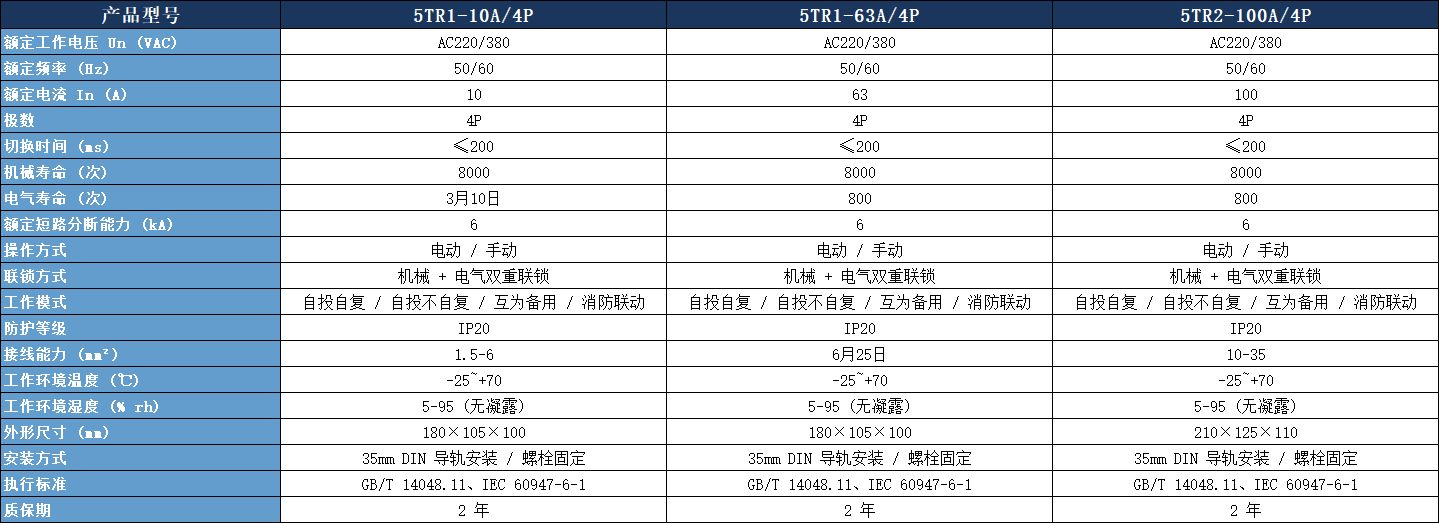

5TR1 系列 CB 级双电源转换开关参数图：

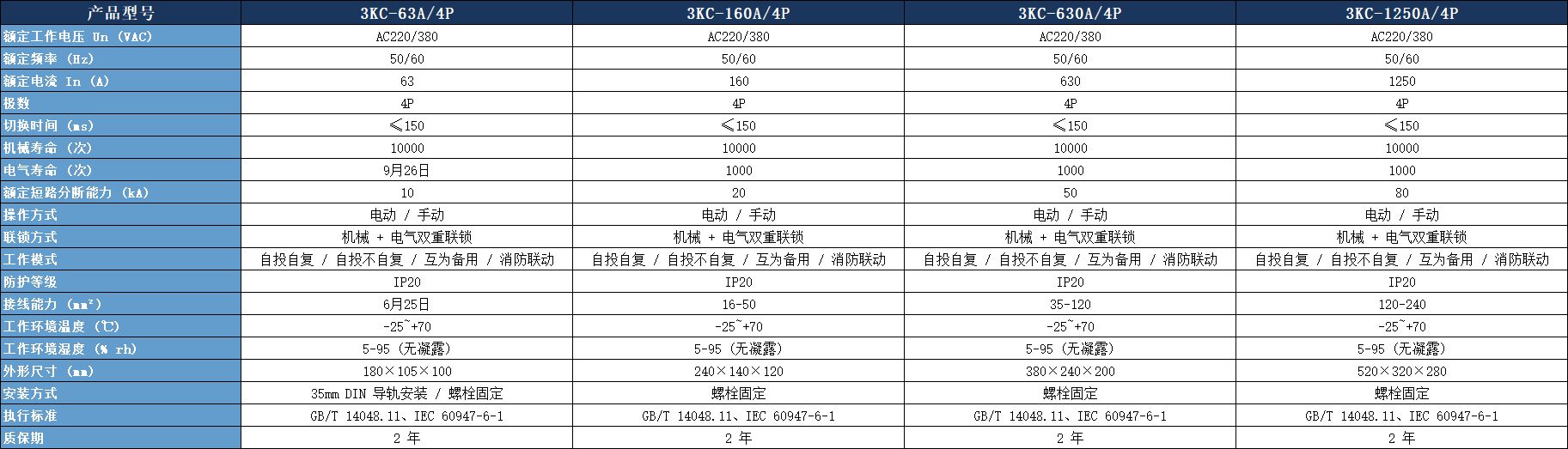

3KC 系列 PC 级双电源转换开关参数图：
典型应用场景：
住宅配电：家庭总配电箱、别墅配电系统
商业场所：小型商铺、便利店、餐饮门店
办公环境：办公室、写字楼、会议室
公共设施：学校教室、医院普通病房、政府办公楼
消防系统：应急照明、疏散指示、小型消防设备
工业领域：小型生产设备、控制柜、仪表供电
安装与维护注意事项：
安装前请仔细阅读5tr1 双电源说明书，确保接线正确
两路输入电源的相序必须一致，否则会导致切换失败
产品应安装在干燥、通风、无腐蚀性气体的环境中
定期检查产品的运行状态，清理灰尘和杂物
每半年进行一次手动切换测试，确保产品功能正常
如需了解5tr2 参数或其他型号的详细安装要求，请联系我们的技术团队
如发现产品异常，应立即停止使用并联系专业人员维修
常见疑问解答：
Q1：5TR1-10A/4P 可以自动启动发电机吗？
A1：可以。我们的产品支持发电机启动信号输出，当主电源故障时，会自动发送启动信号给发电机，待发电机电压稳定后自动切换到备用电源。
Q2：四极双电源和三极双电源有什么区别？
A2：三极双电源只切换三相相线，不切换零线；四极双电源同时切换三相相线和零线。对于三相四线系统中含有大量单相负载的场合，建议使用四极双电源，以避免零线带电造成的安全隐患。
Q3：哪里可以下载 5tr1 双电源说明书？
A3：您可以在邦华电气官网的 "下载中心" 栏目下载全系列产品的说明书，也可以联系我们的客服人员，我们会将电子版说明书发送给您。
Q4：5tr2 参数和 5tr1 参数有什么区别？
A4：5tr1 系列额定电流范围为 6A-63A，5tr2 系列额定电流范围为 80A-100A。除了额定电流不同外，两者的接线能力、外形尺寸也有所差异，其他核心技术参数基本一致。
Q5：双电源转换开关需要定期维护吗？
A5：需要。建议每半年进行一次手动切换测试，每年进行一次全面检查，包括接线端子紧固、触头磨损情况、绝缘性能等，以确保产品长期可靠运行。
Q6：可以根据我的需求定制特殊规格的双电源转换开关吗？
A6：可以。我们提供定制化服务，包括特殊额定电流、特殊电压等级、特殊功能要求等，您可以联系我们的技术团队，我们将为您提供量身定制的解决方案。
Q7：你们的产品有哪些认证？
A7：我们的产品通过了 CCC 认证、ISO9001 质量管理体系认证，部分产品还通过了 CE 认证，符合国内外相关标准要求。
