XLQ1-100A/4P 双电源开关｜XLQ3-63A/2P 自动转换开关

一、XLQ1-100A/4P、XLQ3-63A/2P 等双电源开关产品说明

西安邦华电气拥有XLQ1、XLQ2、XLQ3、XLQ4四大系列双电源自动转换开关，主营XLQ1-100A/4P、XLQ3-63A/2P、XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P、XLQ4-100A/4P等全规格产品。产品电流覆盖 32A-800A，兼容 220V/380V 低压配电系统，严格符合国家标准，具备欠压、缺相、故障自动切换功能，运行稳定安全，广泛适配家装、商用、工业厂房及消防重点工程配电使用。

我们的XLQ1-100A/4P、XLQ3-63A/2P、XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P、XLQ4-100A/4P双电源自动转换开关，品质稳定、现货充足、价格合理，如需选型及报价服务，请联系我们。

二、XLQ1-100A/4P、XLQ3-63A/2P 等双电源产品特点

1、毫秒级无感切换：采用电磁驱动 + 精密控制双机构，CB 级 XLQ1 切换速度≤2s、迷你 CB 级 XLQ3 切换速度≤1.5s、PC 级 XLQ4 切换速度≤1.2s，XLQ1-100A/4P、XLQ3-63A/2P、XLQ4-100A/4P切换响应更快，主电源故障无缝衔接备用电源，负载无断电感知，杜绝设备损坏、数据丢失、生产停滞风险，XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P同样具备稳定切换性能。

2、双重安全防护：CB 级 XLQ1/XLQ2 全系集成过载、短路双重保护，保护精度高、脱扣可靠；迷你 CB 级 XLQ3 绝缘等级高、防误触设计；XLQ4 系列 PC 级具备全隔离功能，电气双重互锁、杜绝两路电源并联，XLQ1-100A/4P、XLQ3-63A/2P、XLQ4-100A/4P兼顾供电连续性与线路安全性，适配家用、商用、工业及消防重点场景。

3、适配灵活可控：支持自投自复、自投不自复、发电机联动，延时 0-60s 可调，适配消防联动、远程监控，XLQ2-100A/4P、XLQ1-160A/4P、XLQ4-250A/4P为智能项目、消防验收标配，XLQ3-63A/2P、XLQ1-63A/4P适配普通家用、末端配电场景。

4、全规格全极数覆盖：电流覆盖 32A-800A，极数含 2P/3P/4P，XLQ1-100A/4P、XLQ3-63A/2P、XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P、XLQ4-100A/4P全极数可选；XLQ4 PC 级大电流规格仅 3P/4P，满足消防、医院、数据中心大电流配电需求。

5、严苛品控耐用可靠：优质银合金触头 + 阻燃外壳，耐高温、抗老化、耐电弧，适应 - 5℃~+40℃工况，XLQ1-100A/4P、XLQ3-63A/2P、XLQ4-100A/4P机械寿命≥10000 次，大电流型号机械寿命≥6000 次，维护成本低，全系通过严苛老化测试。

6、安装便捷互换性强：标准 35mm 导轨安装 + 面板安装双模式，兼容多款配电柜、控制柜，XLQ1-100A/4P、XLQ3-63A/2P、XLQ4-100A/4P安装便捷、互换性好，适配各类新建及改造项目，接线清晰易操作。

三、XLQ1-100A/4P、XLQ3-63A/2P 等双电源主要技术参数

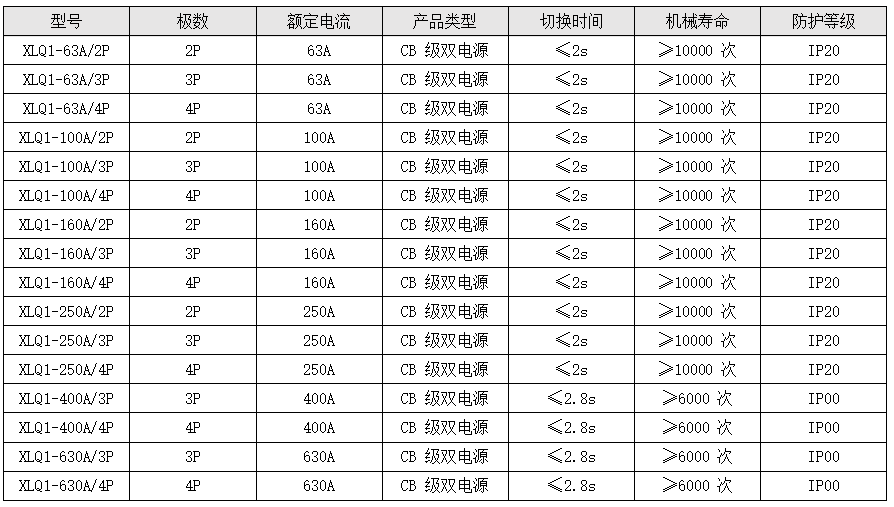

（一）CB 级（XLQ1 系列，塑壳型）

适用写字楼、商铺、工厂、普通消防、工业配电。

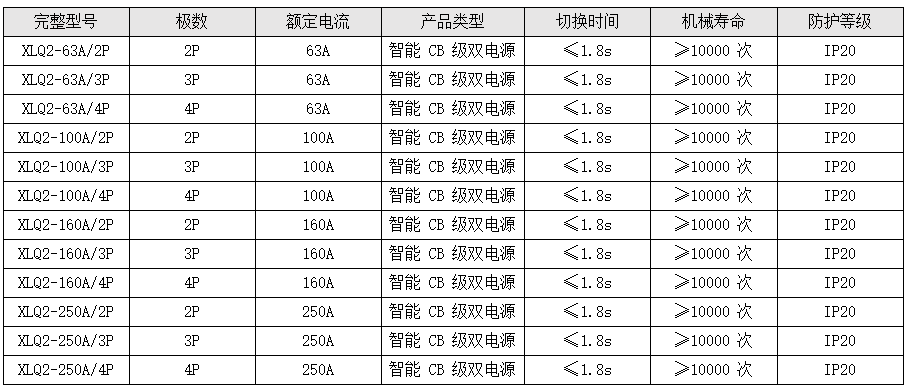

（二）CB 级（XLQ2 系列，智能一体式）

适合高端楼宇、智能配电、消防联动、远程监控场景。

（三）迷你 CB 级（XLQ3 系列，小型化，家用 / 末端爆款）

适合家用、别墅、机房、小型商铺、末端配电场景。

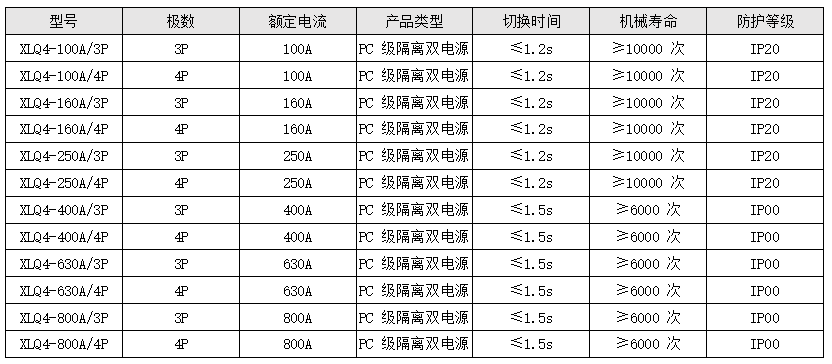

（四）PC 级隔离型（XLQ4 系列，消防专用）

适合消防工程、医院、数据中心、银行、重要负荷配电，具备全隔离功能，消防验收专用。

四、XLQ1-100A/4P、XLQ3-63A/2P 等双电源全系列型号及介绍

（一）CB 级（XLQ1 系列，标准保护型）

XLQ1 系列为经典 CB 级塑壳型双电源，自带断路器过载、短路保护，末端及常规配电优选，XLQ1-100A/4P、XLQ1-63A/4P、XLQ1-160A/4P为工程高频选型，型号如下：

XLQ1-63A/2P/3P/4P：小电流，商铺、小型工厂、末端回路首选，适配小型改造项目，XLQ1-63A/4P适合三相末端。

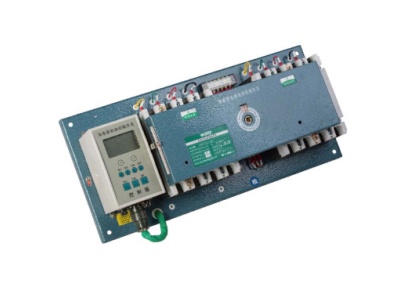

XLQ1-100A/2P/3P/4P：写字楼、小区、商业楼层、市政配套标配，工程图纸高频选用，XLQ1-100A/4P三相四线项目覆盖率最高。

XLQ1-160A/2P/3P/4P：中型负荷主力，园区、工厂、中型消防回路常用，性价比高，市场热度仅次于XLQ1-100A/4P。

XLQ1-250A/2P/3P/4P：商场、厂区动力、新能源配套适配，中型工程高频选型，适配非消防中型配电场景。

XLQ1-400A/3P/4P、XLQ1-630A/3P/4P：大型厂区分支、市政动力总闸、光伏电站常用，大电流配电首选。

（二）CB 级（XLQ2 系列，智能一体式，高端主力）

XLQ2 系列为智能一体式双电源，内置单片机控制器，自带过载、短路保护，支持消防联动与远程监控，XLQ2-100A/4P为智能项目标配，型号如下：

XLQ2-63A/2P/3P/4P：小型智能末端，写字楼、酒店、智能化改造专用，适配小型智能配电场景。

XLQ2-100A/2P/3P/4P：高端楼宇、医院、智能建筑标配，支持消防联动，是智能项目首选。

XLQ2-160A/2P/3P/4P、XLQ2-250A/2P/3P/4P：园区智能配电、商业综合体、新能源配套主力，适配自动化、远程监控场景。

（三）迷你 CB 级（XLQ3 系列，小型化，家用 / 末端走量之王）

XLQ3 系列为迷你型双电源，体积小巧、导轨安装，自带过载、短路保护，家用、末端配电优选，XLQ3-63A/2P单相家用、XLQ3-63A/4P三相末端，型号如下：

XLQ3-32A/2P、XLQ3-40A/2P：民宿、小型办公、单相小负载专用，体积超小、安装便捷。

XLQ3-63A/2P：家用、别墅、机房单相 220V 首选，适配全屋供电、空调、热水器等负载，家用出货量最大。

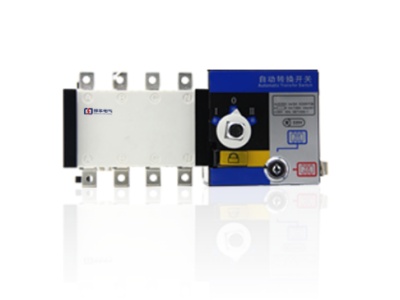

XLQ3-63A/4P：小型商铺、中央空调、楼层末端专用，体积小巧、价格亲民、安装灵活。

（四）PC 级隔离型（XLQ4 系列，消防验收专用）

XLQ4 系列为PC 级全隔离双电源，无过载脱扣、纯隔离转换，切换速度更快、电气隔离安全，是消防工程、医院、数据中心必选型号，XLQ4-100A/4P、XLQ4-250A/4P大型消防项目标配，型号如下：

XLQ4-100A/3P/4P：消防泵、排烟风机、医院配电专用，消防验收百分百通过。

XLQ4-160A/3P/4P：中型消防、机房总柜、商业综合体消防回路常用。

XLQ4-250A/3P/4P：大型园区、医院、数据中心核心负荷标配，市场询价量极高。

XLQ4-400A/3P/4P、XLQ4-630A/3P/4P、XLQ4-800A/3P/4P：超大工业厂区、变电站、市政重点消防项目专用。

五、CB 级与 PC 级 XLQ4 怎么选择

1、XLQ1 系列（标准 CB 级）：自带过载短路保护，价格适中，适合写字楼、商铺、普通厂房、市政常规项目、中型配电场景，优先选XLQ1-100A/4P、XLQ1-63A/4P、XLQ1-160A/4P。

2、XLQ2 系列（智能 CB 级）：自带过载短路保护 + 智能控制 + 消防联动，价格偏高，适合高端楼宇、智能建筑、医院、自动化项目、重要负荷场景，优先选XLQ2-100A/4P。

3、XLQ3 系列（迷你 CB 级）：自带过载短路保护 + 体积小巧 + 导轨安装，价格亲民，适合家用、别墅、机房、小型商铺、末端配电场景，优先选XLQ3-63A/2P、XLQ3-63A/4P。

4、XLQ4 系列（PC 级隔离型）：全隔离结构、切换速度快、符合消防规范，消防验收强制推荐，适合消防工程、医院、数据中心、银行等一级负荷，优先选XLQ4-100A/4P、XLQ4-250A/4P。

六、XLQ1-100A/4P、XLQ3-63A/2P 等双电源应用场景

1、商业建筑：写字楼、商场、酒店，高频选用XLQ1-100A/4P、XLQ2-100A/4P，消防专用回路必配XLQ4-100A/4P，末端区域适配XLQ3-63A/4P。

2、住宅 / 别墅：家用、别墅、机房，必选XLQ3-63A/2P，适配全屋供电、空调、热水器、备用发电，保障家庭用电不间断。

3、工业配电：中小型厂房、水泵、风机、新能源配套，常用XLQ1-160A/4P、XLQ1-250A/4P，厂区消防负荷选用XLQ4-250A/4P。

4、末端配电：小型商铺、中央空调、楼层配电箱、应急照明，标配XLQ3-63A/4P、XLQ1-63A/4P，体积小、安装便捷、性价比高。

5、智能建筑：高端楼宇、医院、数据中心、自动化项目，普通智能回路选XLQ2-100A/4P，消防及重要负荷必选XLQ4-100A/4P。

6、老旧改造：小区、园区、旧厂房配电更新，优先XLQ3-63A/2P、XLQ1-100A/4P，消防改造项目升级选用XLQ4-100A/4P。

七、XLQ1-100A/4P、XLQ3-63A/2P 等双电源具体选型建议

1、按电流选型

≤40A：选XLQ3-32A/2P、XLQ3-40A/2P

63A：选XLQ3-63A/2P（单相）、XLQ3-63A/4P（三相）、XLQ1-63A/4P（工程）、XLQ2-63A/4P（智能）

100A：工程选XLQ1-100A/4P、智能选XLQ2-100A/4P、消防选XLQ4-100A/4P

160A-250A：选XLQ1-160A/4P、XLQ1-250A/4P、XLQ2-160A/4P、XLQ2-250A/4P、XLQ4-160A/4P、XLQ4-250A/4P

≥400A：选XLQ1-400A/4P、XLQ4-400A/4P 及以上大电流型号

2、按功能选型

常规配电：选XLQ1 系列，优先XLQ1-100A/4P

家用 / 末端：选XLQ3 系列，优先XLQ3-63A/2P

智能楼宇：选XLQ2 系列，优先XLQ2-100A/4P

消防验收 / 重要负荷：必选XLQ4 系列，优先XLQ4-100A/4P

3、按极数选型

单相 220V：选 2P（XLQ3-63A/2P 首选）

三相三线：选 3P

三相四线（主流）：选 4P（XLQ1-100A/4P、XLQ3-63A/4P、XLQ4-100A/4P 优先）

4、安装接线指导

安装方式：XLQ3-63A/2P、XLQ3-63A/4P采用标准 35mm 导轨安装；XLQ1-100A/4P、XLQ2-100A/4P、XLQ4-100A/4P支持导轨安装 + 面板安装双模式，柜体开孔尺寸适配常规配电箱，安装间距≥50mm，保证散热。

接线步骤：① 常用电源接上端 L1/L2/L3/N，备用电源接下端 L1/L2/L3/N；② 负载接中间出线端；③ 接地端可靠接地，严禁零地混用；④ 消防联动线接控制端子，XLQ2-100A/4P、XLQ4-100A/4P支持无源触点联动。

接线注意：接线前断电操作，线径匹配电流（63A 选 10mm² 铜线、100A 选 16mm² 铜线、250A 选 35mm² 铜线），全系型号接线端子拧紧力矩≥1.2N・m，避免虚接发热。

八、常见问题

1、XLQ1-100A/4P 是什么型号？

答：CB 级 100A 四极塑壳型双电源自动转换开关，写字楼、商铺、工厂、普通消防项目标配，自带过载短路保护，切换稳定可靠。

2、XLQ4-100A/4P 和 XLQ1-100A/4P 有什么区别？

答：XLQ4-100A/4P 是 PC 级全隔离型，具备电气隔离、切换更快、符合消防验收标准；XLQ1-100A/4P 是 CB 级保护型，自带过载短路保护、价格更低，普通民用工程首选，消防项目优先 XLQ4-100A/4P。

3、XLQ3-63A/2P 可以家用吗？

答：完全适合，XLQ3-63A/2P 是单相 220V 家用爆款，适配全屋供电、空调、热水器、冰箱等负载，体积小巧、导轨安装、价格亲民、自动切换，保障家庭用电不间断。

4、XLQ4-100A/4P 能过消防验收吗？

答：可以百分百通过，XLQ4-100A/4P 为 PC 级全隔离结构，符合国家消防配电规范，隔离性能可靠、切换速度快，是消防泵、风机、医院、数据中心指定选用型号。

5、双电源安装需要注意什么？

答：① 安装前断电，柜体散热良好，避免高温环境；② 常用 / 备用电源接线区分清晰，零地不混用；③ 线径匹配电流，端子拧紧防虚接发热；④ XLQ1-100A/4P、XLQ4-100A/4P需可靠接地，消防联动线单独布线。

6、XLQ4-250A/4P 适配哪些场景？

答：适配大型医院、园区消防、商业综合体、数据中心等重要一级负荷场景，XLQ4-250A/4P作为 PC 级主力型号，隔离安全、切换稳定，是大中型消防项目标配。

总结

我们的XLQ1-100A/4P、XLQ3-63A/2P、XLQ3-63A/4P、XLQ1-63A/4P、XLQ1-160A/4P、XLQ2-100A/4P、XLQ4-100A/4P双电源自动转换开关，包含 XLQ1/XLQ2/XLQ3/XLQ4 四大系列，覆盖 32A-800A 全电流、2P-4P 全极数，兼顾普通配电、家用末端、智能建筑、消防重点负荷四大场景。品类齐全、品质合规、切换快速、安装便捷、售后完善，是民用、工业、消防项目配电的优质选择。现在联系可享价格优惠。

如需技术支持、安装指导与免费报价，请联系西安邦华电气获取免费报价。

西安邦华电气竭诚为您服务！
