过电压防雷器BNG-160/4P
阅读次数:651 发布时间:2020-09-10
BNG-160/4P 自主研发、技术合作、民族品牌,跻身先进行列,BNG-160/4P 处于行业技术发展的前沿,BNG-160/4P 可靠性、安全性和稳定性强,欢迎咨询!

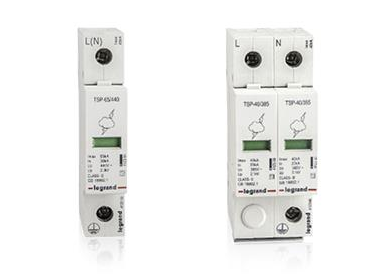

【BNG- 产品概述】
采用 MOV-MOV (Metal Oxyd Varistro 金属氧化物避雷器)TUR PV电涌保护器,过电压限制在电压保护等级范围内。标准和用户指南中推荐的浪涌保护器采用全模式保护(+ 和 - ,+ 和地,- 和地)。每个SPD可使用遥信辅助接点(可选择)提供TUR工作状态。
【BNG- 产品特性】
◎ 通流量大、残压低、响应速度快、无续流
◎ 内置热脱扣装置,使保护器因过热、击穿失效时能自动断开
◎ 标准35MM导轨安装的模块化设计,非常便于安装和维护
◎ 窗口颜色显示工作状态,绿色为正常,红色指示产品故障
◎ 可选择附带遥信端子,便于远程报警控制
【参数设置】
标称电压:230/400V AC
极数:1,2,3 和 4极
最大放电电流 Imax(8/20μs):20、40、70和100kA
冲击电流 limp(10/350μs):25、50kA
电压保护水平 Up:1.3 ... 2.3kV
标准:IEC 61643-1/EN 61643-11,GB 18802.1
环境温度:-40 ~ + 80℃
结构特点:插拔式模块,安全储备保护,工作指示窗,远端遥信触点
保护对象:交流总配电、逆变器交流侧设备、追踪系统交流配电
【BNG- 产品接线图】
BNG- 系列产品
BNG-160/4P、BNG-80/4P、BNG-20/4P、BNG-40/4P、BNG-60/4P、BNG-150/4P、BNG-200/4P
【浪涌产生的原因】
设备开关的浪涌
大气放电产生的雷击
静电放电现象
线路故障
如何规范的安装和接地呢?
第一,必须仔细调查现场条件。根据规划好的电源线位置和电源线的大小,应仔细规划好电源线的位置。各级电力线路的电涌保护器应安装在进入建筑物的线路入口处、防雷区的接口处和被保护设备附近。安装时应切断电源,防止触电。
其次,电力浪涌防护器(SPD)的安装主要是为了释放大量的雷电和浪涌电流,限制浪涌电压。由于浪涌电流较大,SPD的标称放电电流和最大放电电流都很大,上下引线的截面积必须确定。根据不同的SPD系列,对导线截面积的要求也不同。一般来说,信号线路浪涌防护器的SPD接地端子应与设备室内的局部等电位接地端子板连接,其截面积不小于4mm2,以降低导线电感、动阻抗和线路残余电压。
另外,根据《建筑物电子信息系统防雷技术规范》,信号线路浪涌保护器的安装应符合下列规定:信号线路浪涌保护器SPD应连接在被保护设备的信号端口上。浪涌保护器SPD输出端与被保护设备的端口相连。
因此,浪涌防护器于装配及其负载领域有比较高的技术要求。浪涌防护器至少有依照专业标准与规范装配,方才能展现最为强的相互作用。
